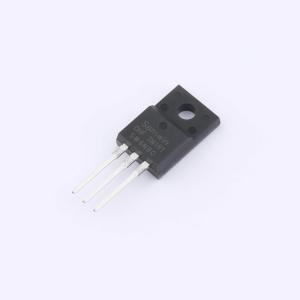

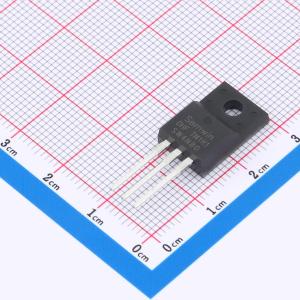

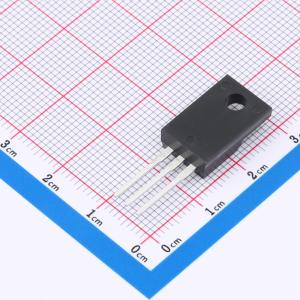

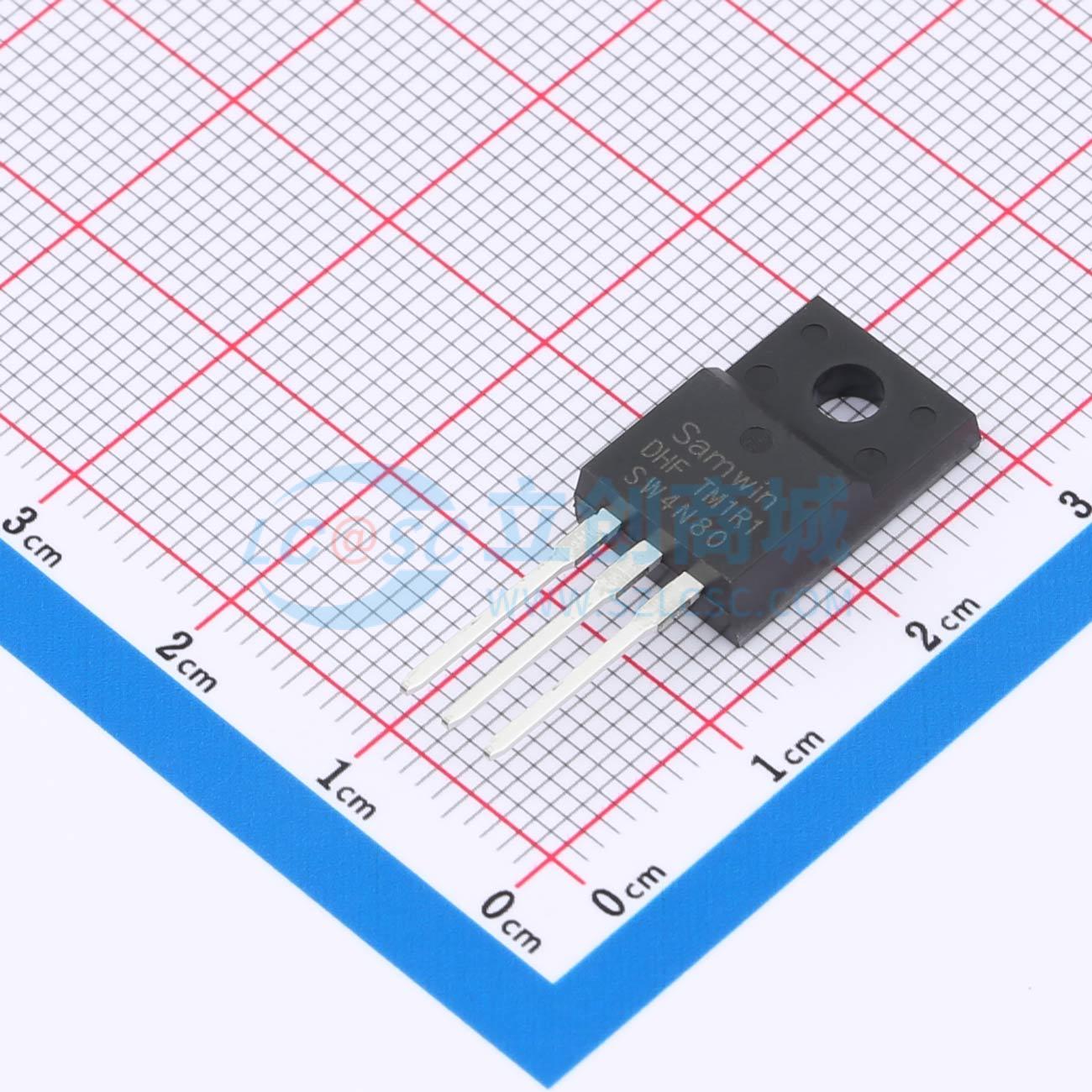

SWF4N80D
耐压:800V 电流:4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款功率MOSFET采用先进技术制造，具有更好的特性，包括快速开关时间、低导通电阻、低栅极电荷，特别是出色的雪崩特性。
- 品牌名称
- Samwin(芯派)
- 商品型号
- SWF4N80D
- 商品编号
- C5151771
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.39克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 3.2Ω@10V,2A | |
| 耗散功率(Pd) | 22W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 19nC@10V | |
| 输入电容(Ciss) | 679pF@25V | |
| 反向传输电容(Crss) | 9.5pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款功率MOSFET采用先进技术制造。该技术使功率MOSFET具备更优特性，包括快速开关时间、低导通电阻、低栅极电荷，尤其具有出色的雪崩特性。
商品特性
- 高耐用性
- 栅源电压为10 V时，漏源导通电阻低（典型值5 Ω）
- 低栅极电荷（典型值11 nC）
- 改善的dv/dt能力
- 100%经过雪崩测试
应用领域
-充电器-LED
