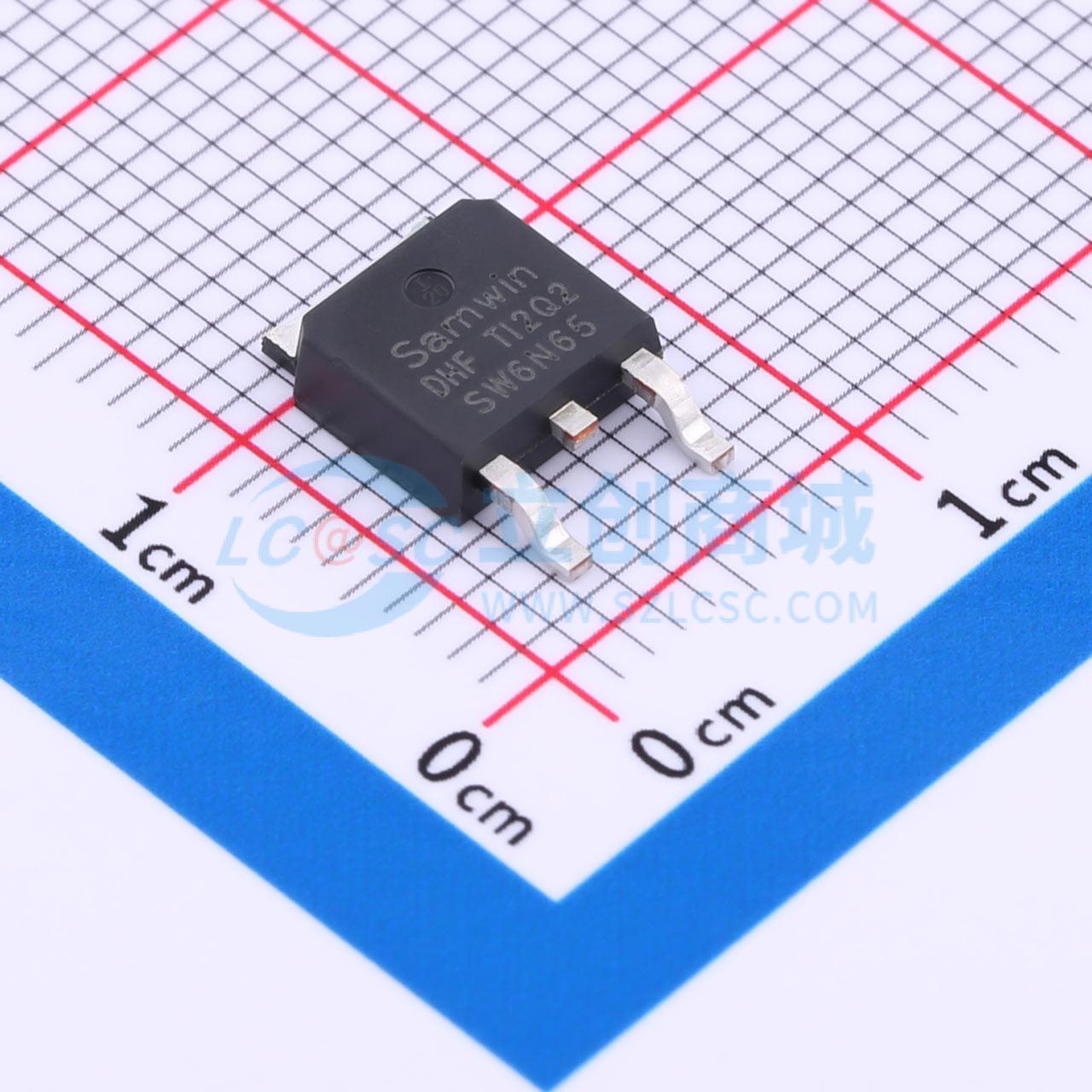

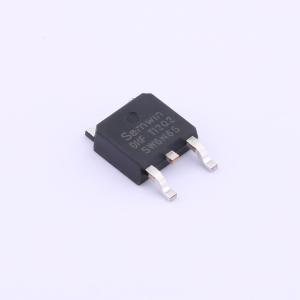

SWD6N65D
耐压:650V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该功率MOSFET采用先进技术制造，具有更好的特性，包括快速开关时间、低导通电阻、低栅极电荷，特别是出色的雪崩特性。
- 品牌名称
- Samwin(芯派)
- 商品型号
- SWD6N65D
- 商品编号
- C5151751
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.48克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 1.3Ω@10V | |
| 耗散功率(Pd) | 236W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 810pF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
AO4805采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)），并在25V栅极额定电压下实现超低栅极电荷。该器件适用于负载开关或PWM应用。
商品特性
- 高耐用性
- 低 RDS(ON)(典型值 1.3Ω)@VGS = 10V
- 低栅极电荷(典型值22nC)
- 改善的dv/dt能力
- 100%雪崩测试
应用领域
-LED-充电器
