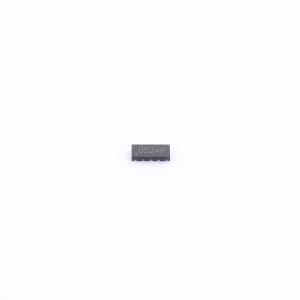

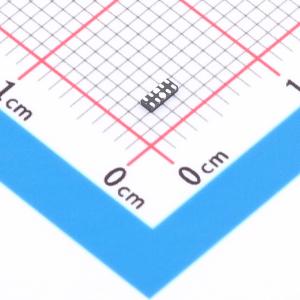

ESD5304D-KUU
单向ESD 5V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口保护而设计。产品的典型电容（I/O到I/O）仅为0.22pF，旨在保护对寄生效应敏感的系统免受过压和过流瞬态事件的影响。
- 品牌名称
- KUU
- 商品型号
- ESD5304D-KUU
- 商品编号
- C54443143
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.030433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | 63W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4 | |
| 类型 | ESD | |
| Cj-结电容 | 0.22pF |
商品特性
- 超低电容：0.45pF（典型值）
- 反向关断电压：5V
- IEC 61000 - 4 - 2（空气）：±20KV；IEC 61000 - 4 - 2（接触）：±20KV
应用领域
- USB 3.0、USB 2.0
- HDMI 1.3/1.4、Display Port 1.3、eSATA
- 统一显示接口（UDI）
- 数字视频接口（DVI）
- 高速串行接口
