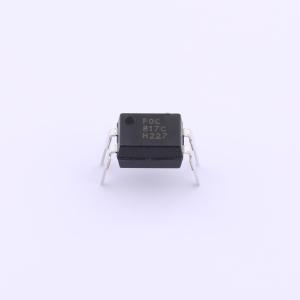

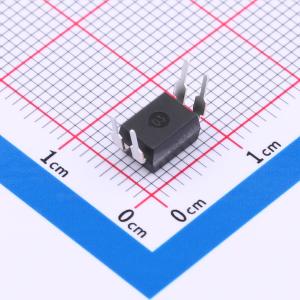

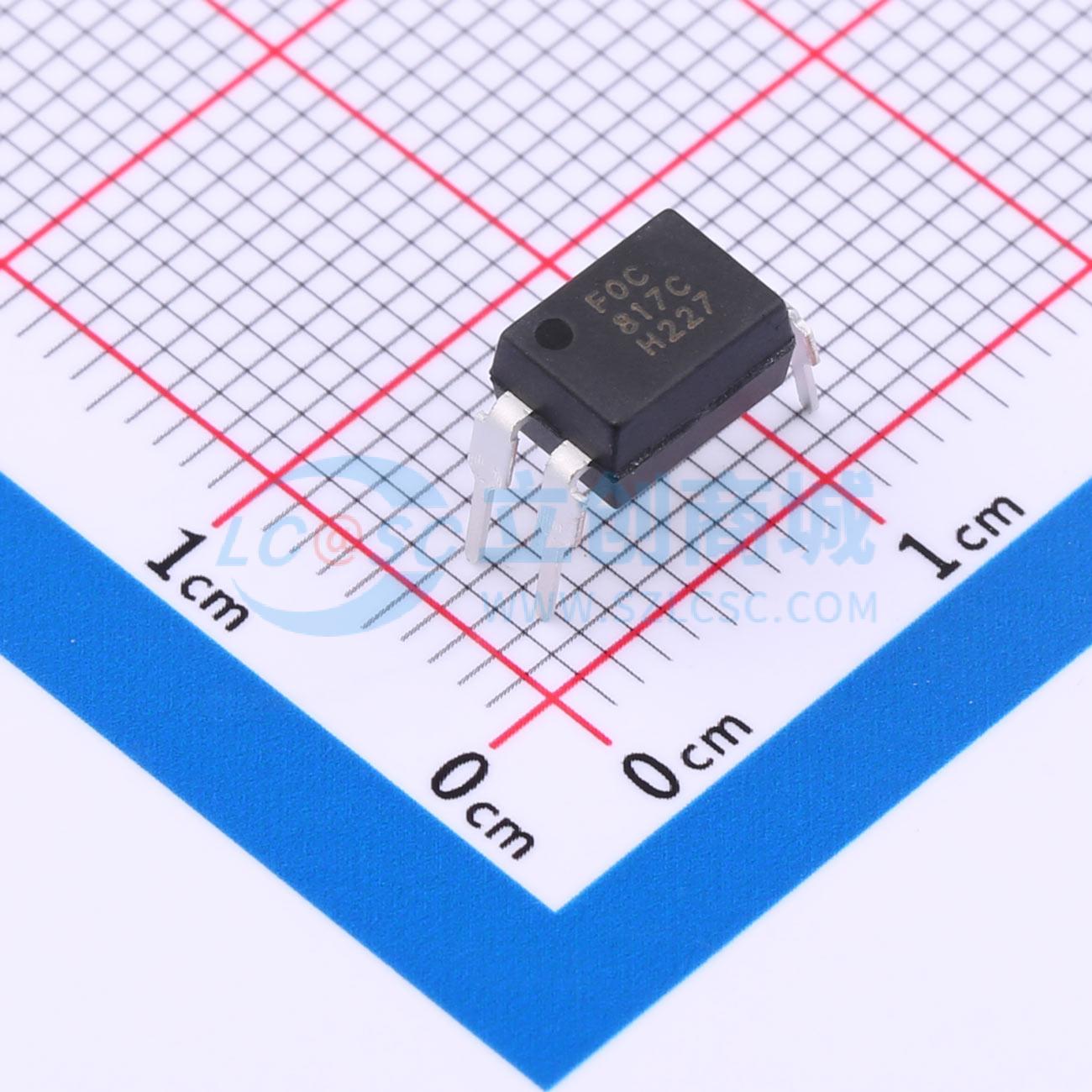

FOC-817C
C档 817光耦
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 直插式 铜支架，电流转换比(CTR: 50%-600% @IF=5mA, VCE=5V) 爬电距离>7.62mm 工作温度最高可达+ 110℃ 集电极-发射极击穿电压 BVCEO≥80V
- 品牌名称
- 国星光电
- 商品型号
- FOC-817C
- 商品编号
- C5151539
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
FOC-817 是一款DIP-4 引脚封装的光电耦合器，产品由一个红外发光二极管和一个光电晶体管组成；光耦器件可实现不同电路之间的电气隔离和信号传输，产品广泛应用于电源设备上，例如手机充电器，家电产品电源供应器等。 FOC-817 is a DIP photocoupler-in-4 pin package, Consisting of an infrared light-emitting diode and a phototransistor;The devices can realize electrical isolation and signal transmission between different circuits,The products are widely used in power supply equipment, such as mobile phone charger, home appliance product power supply device, etc.
商品特性
- 电流转换比(CTR: 50%-600% @IF=5mA, VCE=5V)
- 输入-输出隔离电压：(VISO=5,000Vrms) High isolation voltage between input and output(VISO = 5,000Vrms)
- 爬电距离 >7.62mm Creepage distance >7.62mm
- 工作温度最高可达 +110°C Operating temperature up to +110°C
- 集电极-发射极击穿电压 BVCEO≥80V Collector-Emitter voltage BVCEO≥80V
- CQC 认证（证书编号：CQC22001368068） CQC approved（No. CQC22001368068）
- VDE 认证（证书编号： 40056339） VDE approved（No. 40056339）
- UL 和cUL 认证（证书编号：E531268） UL&cUL approved（No.E531268）
- 产品符合RoHS、REACH 及HF 等环保法规要求； The products comply with RoHS, REACH and HF；
