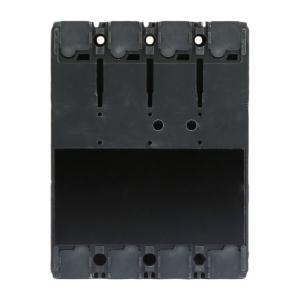

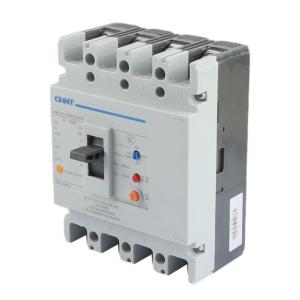

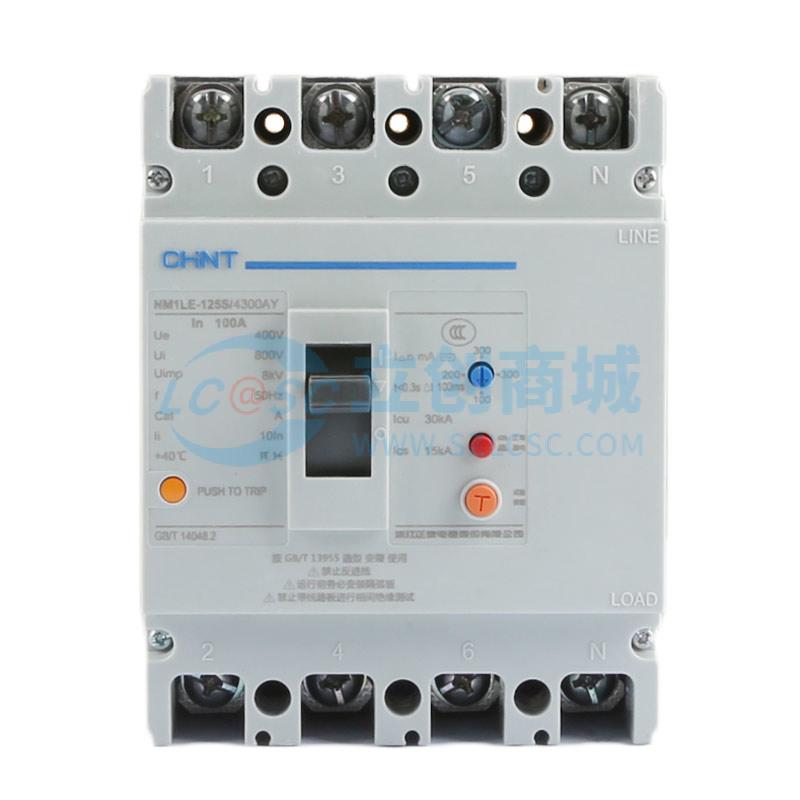

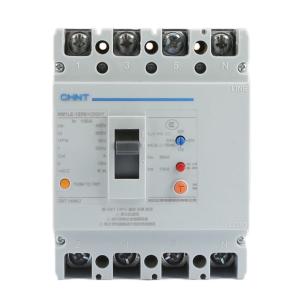

CHINT(正泰)剩余电流动作断路器NM1LE-125S/4300AY 100A100.200.300mA 0.3s
- 工业品
价格：￥100.548
原价：￥ 264.6
- 品牌名称
- CHINT(正泰)
- 商品型号
- NM1LE-125S/4300AY 100A100.200.300mA 0.3s
- 商品编号
- C5151362
- 商品毛重
1570克(g)
广东仓3
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1
该产品为CHINT（正泰）品牌NM1LE-125S/4300AY型号剩余电流动作断路器，额定电流100A，具备100mA、200mA、300mA三档可调剩余动作电流，分断时间设定为0.3秒，适用于交流50Hz、额定电压至400V的电路系统。
2
采用电子式剩余电流检测技术，配备零序互感器和电子控制漏电脱扣器，能够灵敏检测线路中的漏电或人身触电情况，当剩余电流达到整定值时迅速切断电源，实现对人员和设备的安全保护。
3
具备过载和短路双重保护功能，热磁式脱扣器可在过载情况下延时脱扣，在短路时瞬时动作，有效防止电气火灾及线路损坏。
4
支持延时型剩余电流保护，适用于多级配电系统中的第二级或第三级保护，避免因上游设备泄漏电流导致误跳闸。
5
可选配多种附件，包括报警触头、辅助触头、分励脱扣器、欠电压脱扣器等，满足不同自动化控制系统需求。
6
支持板前、板后及插入式三种接线方式，安装灵活，适应多种配电箱布局。
7
垂直（竖装）或水平（横装）均可安装，结构紧凑，飞弧距离≤50mm，适合空间受限场合使用。
8
符合国家标准GB/T 14048.2和国际标准IEC 60947-2，具备高可靠性与安全性。
9
额定极限短路分断能力Icu为30kA，额定运行短路分断能力Ics为15kA，适用于中等负荷配电环境。
10
机械寿命达20000次，电气寿命达8000次，长期稳定运行性能优异。
11
提供温度补偿曲线，确保在-5℃至+40℃范围内正常工作，适应工业现场复杂环境。
使用场景 APPLICATIONS
1
适用于住宅、商业建筑、办公楼、医院、学校等场所的低压配电系统，作为末端或中间回路的漏电保护装置。
2
在建筑工地、临时用电系统中，用于保护手持电动工具、移动电器、插座等存在接地困难的设备，优先选用30mA动作电流规格，但本型号为较高动作值，适用于总保护或二级保护。
3
用于工厂、车间的配电柜中，作为多支路供电系统的上级总保护，配合下级30mA断路器形成分级保护体系。
4
适用于潮湿环境下的电气设备保护，如厨房、卫生间、地下室等区域的照明与插座回路。
5
可集成于消防联动系统、楼宇自控系统中，通过辅助触头或报警触头输出信号，实现远程监控与故障报警。
6
配合电动操作机构可用于自动化控制系统，实现远程合闸与分闸操作。
7
适用于需要防止电气火灾的场所，如仓库、数据中心、变电所等重要设施的配电线路保护。
注意事项 PRECAUTIONS
1
安装前请确认电网电压、频率与断路器额定参数一致，确保AC400V/50Hz系统匹配。
2
必须正确连接中性线（N线），尤其在四极断路器中，需注意N极是否参与过流保护（A/B/C/D型选择）。
3
剩余电流动作电流应根据负载实际泄漏电流合理选择，避免因正常泄漏电流过大导致频繁误动作。建议参考7.5.1条进行实测。
4
分断时间0.3s为延时型，不适用于直接接触保护，仅作间接接触或火灾防护之用。
5
若需带报警功能，应正确接线并接入AC230V工作电源，且在合闸前必须先通电模块。
6
漏电报警后严禁连续按试验按钮，以免造成触头烧毁；应及时排除故障并按复位按钮恢复。
7
安装时应保证通风散热良好，周围空气温度不超过+40℃，湿度不超过90%RH。
8
不得将本产品用于直流系统或非标电压等级。
9
使用过程中应定期检查接线端子紧固状态，防止松动发热。
10
禁止擅自拆解内部组件，维修应在专业人员指导下进行。
11
如需更换或升级，请确保新旧型号兼容，特别是附件配置与接线方式一致。
