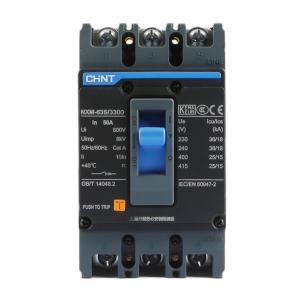

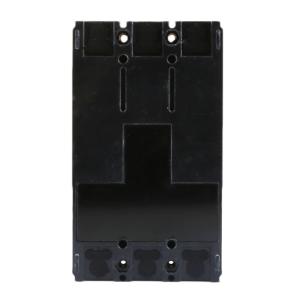

CHINT(正泰)塑料外壳式断路器NXM-63S/3300 50A
- 工业品
价格：￥86.65价格含税（税率13%）
- 品牌名称
- CHINT(正泰)
- 商品型号
- NXM-63S/3300 50A
- 商品编号
- C5151340
- 商品毛重
853克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
CHINT(正泰) NXM-63S/3300 50A 塑料外壳式断路器是一款专为低压配电系统设计的高性能保护设备，具备以下核心特点：
1
额定电流50A，壳架等级63A，适用于中等负载电路的保护。
2
分断能力代号S，额定极限短路分断能力Icu为25kA（AC400V），满足一般工业及民用配电场景下的短路保护需求。
3
采用热磁式脱扣器，具备过载和短路双重保护功能，其中过载保护依据I²t=常数特性设计，确保在不同负载条件下稳定运行。
4
三极（3P）结构，适用于三相交流供电系统，支持板前接线方式，安装便捷。
5
具备隔离功能，符合Cat A使用类别标准，可用于需要电气隔离的场合。
6
防护等级IP30（除接线端子外），可有效防止固体异物进入，适合室内配电柜使用。
7
工作温度范围宽，可在-35℃至70℃环境下可靠运行，适应多种环境条件。
8
支持选配辅助触头、报警触头、欠电压脱扣器、分励脱扣器等附件，增强远程监控与控制能力。
9
符合IEC/EN 60947-2、GB/T 14048.2等多项国际及国家标准，通过CCC、CE、CB等认证，品质可靠。
10
机械寿命达20,000次，电气寿命达10,000次（AC415V），长期运行稳定性高。
使用场景 APPLICATIONS
该断路器适用于以下典型应用场景：
1
工业厂房、车间内的三相动力配电线路保护，如电机控制柜、水泵控制回路等。
2
商业建筑中的照明、空调、电梯等负荷配电箱，提供过载和短路双重保护。
3
民用住宅小区的公共配电设施，用于保障用电安全。
4
配电柜内部作为主开关或分支回路保护装置，配合接触器、继电器等组成完整控制系统。
5
可选配电动操作机构（MD系列）实现远程自动合分闸，适用于自动化生产线或智能楼宇系统。
6
可选配欠电压脱扣器（UVT）实现电源电压异常时自动跳闸，保护设备免受低电压损害。
7
可选配辅助触头（AX）或报警触头（AL），实现状态信号反馈，便于PLC或监控系统集成。
8
适用于海拔2000米以下地区，若高于此高度需按样本提供的降容系数进行调整。
注意事项 PRECAUTIONS
1
安装前请确认电网电压、频率及负载电流是否与断路器参数匹配，避免误用导致设备损坏。
2
接线时应严格按照接线图操作，确保进线（LINE）与出线（LOAD）方向正确，避免反接。
3
使用板后接线方式时，注意检查接线端子紧固力矩，推荐使用扭矩扳手，力矩值为10N·m（160A壳架），防止松动引发发热或打火。
4
若环境温度低于-5℃或高于40℃，需根据温度补偿曲线修正额定电流，以保证保护精度。
5
在海拔超过2000米的地区使用时，应参考海拔降容系数表对工作电流进行降容处理，防止因空气稀薄导致绝缘性能下降。
6
不适用于IT系统（不接地系统），仅适用于TN-S、TN-C-S、TT等接地系统。
7
禁止在断路器带电情况下拆卸或更换内部附件，必须先切断电源并确认无电后再操作。
8
若需安装电动操作机构（MD）、分励脱扣器（SHT）等附件，请确保控制电源电压与附件规格一致，并注意接线极性（直流电源需区分正负极）。
9
定期检查断路器外观是否有烧蚀、变形现象，以及操作手柄是否灵活，发现问题应及时更换。
10
存放时应避免潮湿、高温、腐蚀性气体环境，防止绝缘材料老化。
