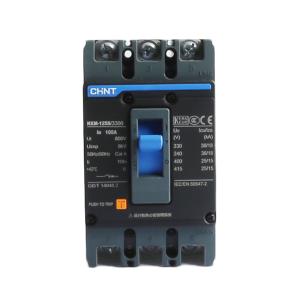

CHINT(正泰)塑料外壳式断路器NXM-125S/3300 100A
- 工业品
价格：￥109.78价格含税（税率13%）
- 品牌名称
- CHINT(正泰)
- 商品型号
- NXM-125S/3300 100A
- 商品编号
- C5151331
- 商品毛重
883克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
CHINT(正泰) NXM-125S/3300 100A 塑料外壳式断路器是一款高性能的配电保护设备，适用于工业及民用建筑中的低压配电系统。该型号具备以下核心特性：
1
壳架电流为125A，额定电流为100A，满足中等负荷电路的保护需求。
2
分断能力代号为S，额定极限短路分断能力Icu为36kA（AC400V），可有效应对突发短路故障，保障系统安全。
3
采用热磁式脱扣器设计，具备过载和短路双重保护功能，热脱扣响应灵敏，适合连续运行环境。
4
支持三极（3P）配置，适用于三相交流电路，广泛用于电机控制、照明回路和动力配电场景。
5
标配相间隔板，提升电气间隙与爬电距离，增强绝缘性能，降低电弧风险。
6
额定工作电压范围广，支持AC230/240V、400/415V、500V，适应多种供电环境。
7
工作温度范围为-35℃~70℃，可在极端气候条件下稳定运行，适用于户外或温差较大的工业场所。
8
外形尺寸紧凑，宽×高×深为56mm×135mm×71mm（S型），便于安装于标准配电箱内。
9
可选配多种附件，如辅助触头、报警触头、欠电压脱扣器、分励脱扣器等，实现远程监控与自动化控制。
10
符合IEC/EN 60947-2、GB/T 14048.2等多项国际及国家标准，通过CCC、CE、CB等认证，品质可靠。
11
具备隔离功能，可用于需要电气隔离的场合，提高维护安全性。
12
机械寿命达20000次，电气寿命达10000次，长期使用稳定性高，维护成本低。
使用场景 APPLICATIONS
该断路器适用于多种工业与民用配电场景，具体包括：
1
工厂车间动力配电：用于保护三相电动机、水泵、风机等设备的电源线路，防止过载和短路损坏。
2
商业楼宇配电系统：适用于商场、写字楼、酒店等场所的照明、插座回路的保护。
3
民用住宅配电箱：作为主开关或支路保护器，保障家庭用电安全。
4
自动化控制系统：配合PLC、变频器等设备使用，实现远程控制与状态反馈。
5
配电柜内部应用：可集成在成套配电柜中，作为关键保护元件，提供可靠的过流保护。
6
需要远程操作或信号反馈的场合：通过加装辅助触头或分励脱扣器，实现远程合闸/分闸及故障报警功能。
7
特殊环境应用：如高温、低温、潮湿或污染等级较高的工业环境，其宽温工作范围和防护等级IP30确保稳定运行。
注意事项 PRECAUTIONS
1
安装前请确认电源电压与断路器额定电压匹配，避免因电压不符导致设备损坏或安全隐患。
2
接线时应严格按照接线端子标注进行连接，确保导线截面积符合规格书要求（100A对应35mm²电缆），并使用适当力矩紧固螺栓（推荐扭矩为10N·m），防止接触不良引发发热。
3
若环境温度低于-5℃或高于40℃，需根据样本提供的温度补偿系数调整额定电流值，以保证保护精度。
4
安装海拔超过2000米时，应考虑空气稀薄对绝缘强度的影响，按海拔降容系数表进行修正，必要时降低负载电流。
5
不适用于IT系统（不接地系统），仅适用于TT、TN-S等接地系统。
6
使用过程中严禁私自拆卸或改装本体结构，以免影响保护性能和安全。
7
若需加装外部附件（如欠电压脱扣器、分励脱扣器），必须选用与壳架电流和电压等级匹配的型号，并正确安装。
8
在带电环境下操作时，务必遵守电工安全规范，佩戴绝缘防护装备，防止触电事故。
9
维护检查时应断电操作，定期清理接线端子积尘，保持良好散热条件。
10
如发现断路器频繁跳闸，应排查负载是否存在过载、短路或接地故障，切勿强行复位。
