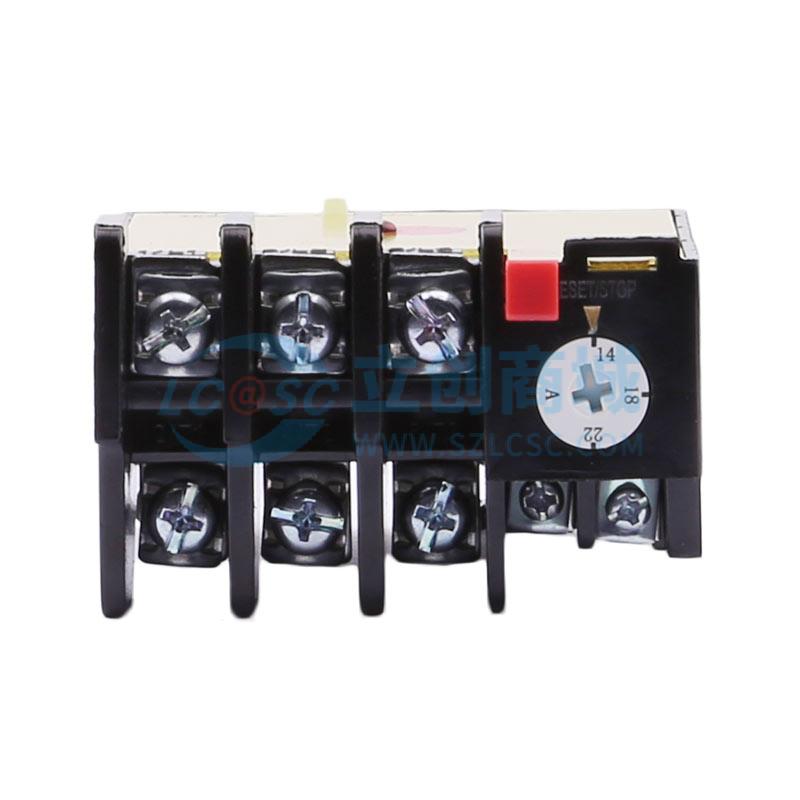

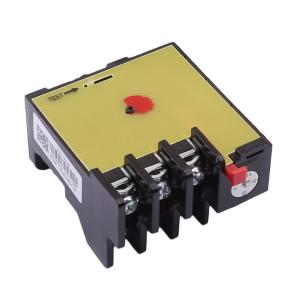

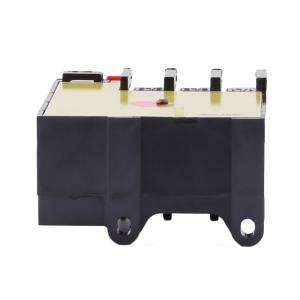

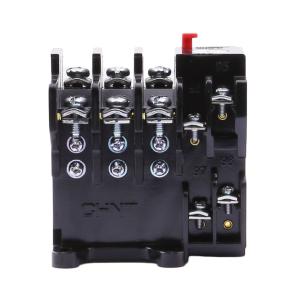

CHINT(正泰) 热过载继电器 14-22A 1个
- 工业品
价格：￥13.18价格含税（税率13%）
- 品牌名称
- CHINT(正泰)
- 商品型号
- JR36-20 14-22A
- 商品编号
- C5151297
- 商品毛重
197克(g)
- 整定电流 14-22A
- 触点类型 1NC+1NO
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 继电器 |
| 整定电流 | 14-22A |
| 触点类型 | 1NC+1NO |
| 属性 | 参数值 |
|---|---|
| 功能类型 | 过载 |
| 工作原理 | 热 |
商品详情
产品特点 FEATURES
热过载继电器JR36-20具有以下特点：
1
功能类型为过载保护，工作原理基于热效应，适用于交流50Hz/60Hz、电压至690V的环境。
2
整定电流范围为14-22A，触点类型为1NC+1NO，确保在不同电流条件下稳定工作。
3
设备具备断相保护、温度补偿、自动与手动复位功能，提升系统安全性和可靠性。
4
结构设计为三相双金属片式，脱扣级别为10A，具有差动式的断相保护，增强保护精度。
5
配备整定电流连续可调装置和温度补偿机制，适应各种工作条件。
6
拥有动作灵活性检测机构和检测按钮，便于维护和故障排查。
7
手动与自动复位转换的调节结构，以及电气上可分的一常开和一常闭触头，提供灵活的操作选择。
8
独立式安装方式，外形尺寸紧凑，易于集成到现有系统中。
使用场景 APPLICATIONS
热过载继电器JR36-20广泛应用于工业控制领域，具体使用场景包括：
1
适用于交流50Hz/60Hz、电压至690V，电流0.25~160A的长期工作或间断长期工作的交流电动机的过载与断相保护。
2
在冶金、化工、纺织、建筑等行业中，用于保护电动机免受过载和断相损害。
3
可与CJT1接触器组成QC36型的电磁起动器，实现对电动机的全面保护。
4
在恶劣环境下（如高温、高湿、振动等）仍能保持稳定性能，确保设备安全运行。
5
典型应用案例包括水泵、风机、压缩机等设备的保护，有效防止因过载导致的设备损坏和生产中断。
6
在不同工作条件下（如启动、运行、停止等），继电器能准确响应，保障系统可靠运行。
注意事项 PRECAUTIONS
在安装、操作和维护热过载继电器JR36-20时，需注意以下事项：
1
安装环境要求：海拔高度不超过2000m，周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃，大气相对湿度不超过50%（+40℃时）。
2
避免在有爆炸危险介质、腐蚀性气体、导电尘埃及充满水蒸气的地方安装。
3
确保安装面与垂直面的倾斜度不超过5°，且在无显著摇动、冲击和振动的地方安装。
4
抗冲击性能需符合IEC 60068-2-7和IEC 60068-2-6标准，注意运输和安装过程中的防护。
5
在进行接线时，主回路导线截面积为1.0~6.0mm²（单芯或绞合线），辅助回路为2×(0.75~1.5)mm²，确保连接牢固。
6
定期检查继电器的工作状态，特别是整定电流值和触点状态，避免因设置不当或触点磨损导致的保护失效。
7
在进行手动复位或自动复位操作时，遵循正确的操作流程，避免误操作引起的安全事故。
8
如发现继电器动作异常，应及时排查原因，必要时更换新的继电器，确保系统安全运行。
