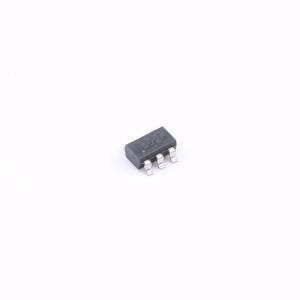

TPS7E8250AQDBVRQ1

TPS7E82-Q1是一款低静态电流的低压差（LDO）线性电压稳压器，设计用于连接汽车应用中的电池，支持3V至40V的输入电压范围。可调配置的输出范围为1.2V至38V，固定配置的输出范围为1.8V至12V，最高支持300mA负载电流。空载时静态电流仅为2.8μA，该器件适用于为待机系统中的常开启组件供电，例如微控制器(MCU)、栅极驱动器和控制器局域网(CAN)收发器。TPS7E82-Q1在整个线路、负载和温度范围内支持±1.2%的直流精度，该器件可快速响应线路和负载瞬变，并可在压差运行时控制静态电流。TPS7E82-Q1内置过流、过温和过功率传输保护机制，可保障LDO的可靠运行，在输出电容范围为4.7μF至100μF时可保持稳定。TPS7E82-Q1为固定输出和可调输出版本提供多种封装可选:2.0mm × 2.0mm 6引脚WSON（可湿侧翼）(DRV-WF)、3.0mm × 4.9mm 8引脚HVSSOP (DGN)以及2.9mm × 2.8mm 5引脚SOT-23 (DBV)。

• AEC-Q100合格适用于汽车应用，温度等级1:工作环境温度TA范围为-40℃ 至 +125℃，结温TJ范围为-40℃ 至 +150℃
• 输入电压范围:3.0V至40V（最大42V）
• 提供多种输出电压选项:固定输出1.8V至12V；可调输出1.2V至38V
• 输出电流最高可达300mA
• 在线路、负载和温度变化范围内精度为±1.2%
• 超低静态电流IQ:IOUT=0mA时为2.8μA
• 使用4.7μF或更大容量陶瓷电容即可保持稳定，ESR范围为0Ω至1Ω
• 300mA时压差典型值为950mV
• 高电源抑制比PSRR:1kHz时为70dB；100kHz时为45dB
• 具备过流、过功率和过温限制功能
• 提供多种封装:5引脚SOT-23 (DBV)；6引脚WSON (DRV)；8引脚HVSSOP (DGN)

• 汽车主机
• 混合动力、电动动力总成系统
• 前大灯
• 远程信息处理控制单元
• 车身控制模块(BCM)
