4.3折

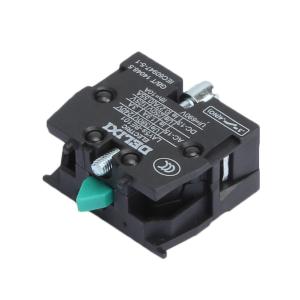

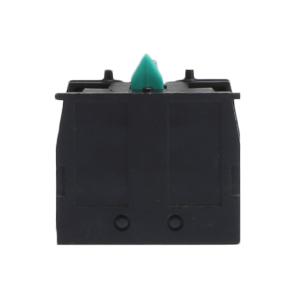

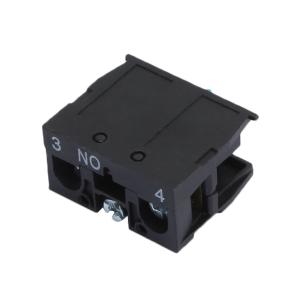

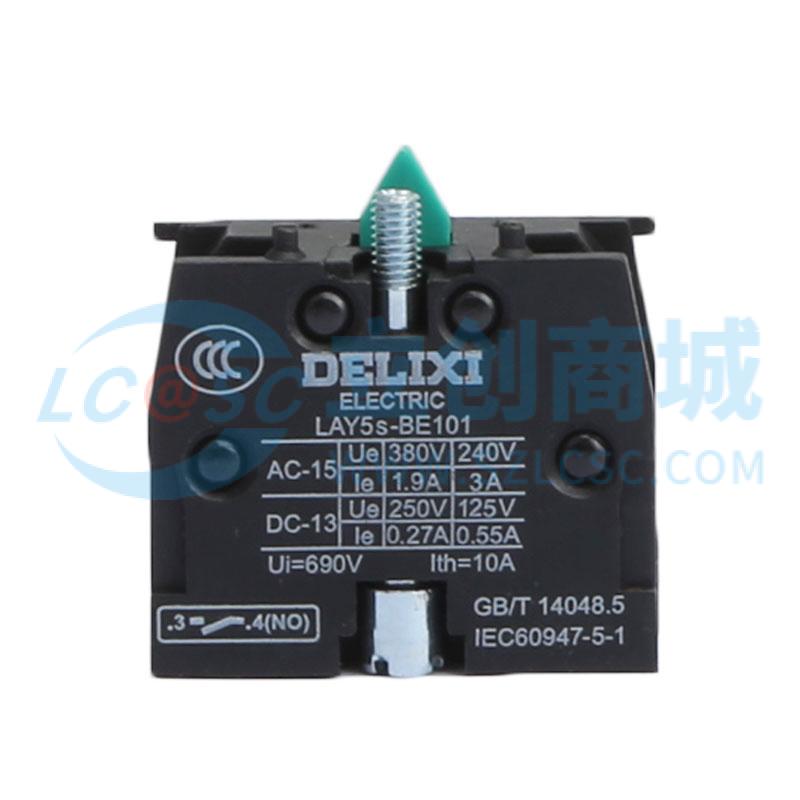

DELIXI(德力西)LAY16s 标准型平钮LAY5s-BE10 1NO (触点模块) LAY5SBE101

工业品

价格：￥0.7267

原价：￥ 1.69

品牌名称: DELIXI(德力西)
商品型号: LAY5SBE101
商品编号: C5149693
商品毛重: 13.6克(g)

广东仓5

购买数量

个

(30个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

DELIXI(德力西) LAY5SBE101是一款标准型平钮按钮开关的触点模块，属于LAY5s系列，专为工业控制场景设计。其主要特点包括：

1 采用PA66材质基座，具备良好的耐热性、绝缘性和机械强度，适用于复杂工况环境。

2 触点部分使用铜基复合材料，导电性能优异，抗电弧能力强，延长电气寿命。

3 支持纵向密集排列安装，行程短，操作手感舒适，适合空间受限的控制面板布局。

4 采用板后螺钉固定安装方式，结构稳固可靠，尾部螺钉连接设计有效减少累积误差，提升安装精度。

5 接线端子隐藏式设计，增强防护性能，防止误触和外部干扰。

6 额定绝缘电压高达690V，满足高电压等级应用需求。

7 约定自由发热电流为10A（AC-15）或6A（盒装按钮），适用于多种负载类型。

8 电气寿命在AC条件下可达50万次，DC条件下20万次，机械寿命达100万次（平头/蘑菇头类），保障长期稳定运行。

9 防护等级为IP40（普通型），特殊防水型号可达IP65，适应不同环境要求。

10 兼容多种触点配置，本型号为1NO常开触点，适配性强。

11 符合IEC60947-5-1及GB/T 14048.5国际与国家标准，具备CCC和CE认证，品质有保障。

使用场景 APPLICATIONS

该触点模块广泛应用于各类工业自动化控制系统中，尤其适合以下场景：

1 工厂生产线上的启动、停止、复位等控制回路。

2 机床设备、泵站系统、风机控制柜中的信号传递与状态切换。

3 配合LAY5s系列按钮开关使用，实现远程或本地操作功能。

4 用于PLC控制系统输入端，作为手动控制接口。

5 在配电箱、控制柜内部集成，作为辅助触点扩展单元。

6 可与其他LAY5s系列组件（如带灯按钮、急停钮、旋钮等）组合使用，构建完整的操作界面。

7 适用于工作温度范围在-5℃至+40℃之间的室内或半封闭环境，不适用于极端高温、高湿或腐蚀性气体场所。

注意事项 PRECAUTIONS

1 安装前请确认电源已断开，避免带电作业造成人身伤害或设备损坏。

2 接线时应严格按照接线能力进行：最小截面积1×0.5mm²，最大可接2×1.5mm²或1×2.5mm²导线，确保接触良好。

3 使用螺旋嵌入式端子时，需将导线压紧并拧紧螺钉，防止松动导致接触不良。

4 不建议在超过额定电压（690V）或电流（10A AC-15）的电路中使用，以免引发过热或击穿风险。

5 长期暴露于潮湿、粉尘多的环境中，建议选用防护等级更高的型号（如IP65）。

6 若需频繁操作，请注意检查触点磨损情况，必要时更换以保证可靠性。

7 本产品仅作为触点模块，需配合相应按钮主体（如LAY5sBA、LAY5sBZ等）使用，不可单独作为完整按钮使用。

8 建议由专业电工或技术人员进行安装与维护，确保符合安全规范。
