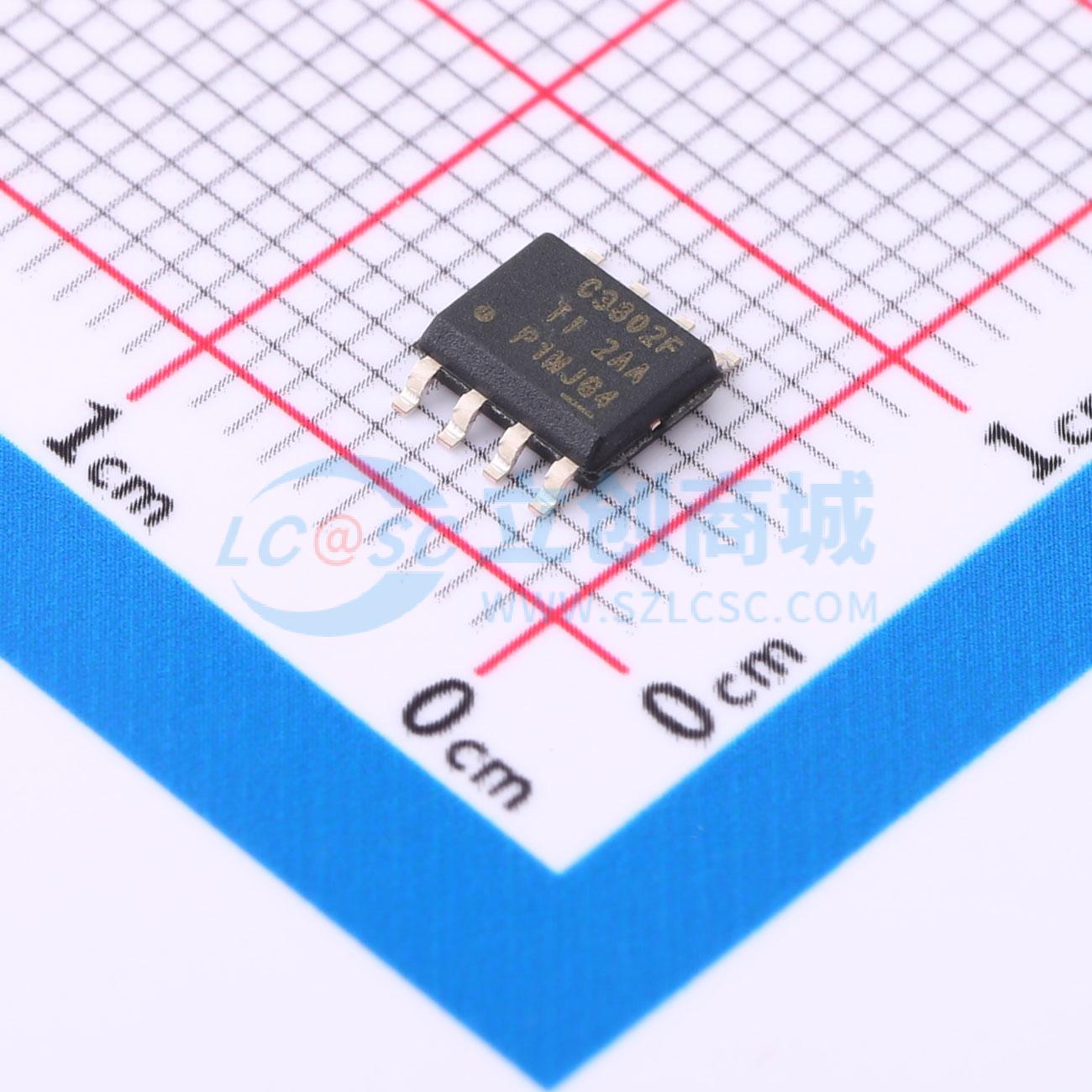

温馨提醒：图片仅供参考，商品以实物为准

LMR38020FDDAR

4.2V至80V、2A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR38020 具有 40μA IQ 的 4.2V 至 80V、2A 同步降压 SIMPLE SWITCHER® 电源转换器
品牌名称: TI(德州仪器)
商品型号: LMR38020FDDAR
商品编号: C5149193
商品封装: SO-PowerPAD-8
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

LMR38020 同步降压转换器用于在宽输入电压范围内进行调节，从而尽可能减少对外部浪涌抑制元件的需求。LMR38020 能够在输入电压突降至 4.2V 时根据需要以接近 100% 的占空比继续工作，因而是宽输入电压范围工业应用和 MHEV/EV 系统的理想选择。 LMR38020 使用精密使能端，通过支持直接连接到宽输入电压或对器件启动和关断进行精确控制来提供灵活性。附带内置滤波和延迟功能的电源正常状态标志可提供系统状态的真实指示，免去了使用外部监控器的麻烦。该器件采用假随机展频，具有超低 EMI，并且开关频率可以在 200kHz 和 2.2MHz 之间配置，从而避开噪声敏感频带。另外，可以选择频率，从而在低工作频率下提高效率，或在高工作频率下缩小解决方案尺寸。该器件具有内置的保护功能，例如逐周期电流限制、断续模式短路保护以及功耗过大情况下的热关断功能。LMR38020 采用 8 引脚 HSOIC PowerPAD 封装。

商品特性

提供功能安全可帮助进行功能安全系统设计的文档
输入电压范围：4.2 V 至 80 V
2A 持续输出电流
40μA 超低静态工作电流
VIN 和 GND 引脚之间的距离大于 1.5mm
可调节开关频率范围：200kHz 至 2.2 MHz
与外部时钟频率同步
扩频选项可降低 EMI
97% 最大占空比
支持带预偏置输出的启动
室温下 ±1.0% 容差电压基准
精密使能端
易于使用且所需物料较少
集成同步整流
内置补偿功能，便于使用
带 PowerPAD 的 8 引脚 HSOIC 封装
PFM 和强制 PWM (FPWM) 选项
使用 LMR38020 并借助 WEBENCH PowerDesigner 创建定制设计

应用领域

工业运输
无线基础设施和网络电力输送
工厂自动化和控制

优惠活动

9.9折

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交95单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~80V
	输出电压	1V~75V
	输出电流	2A
	开关频率	525kHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
