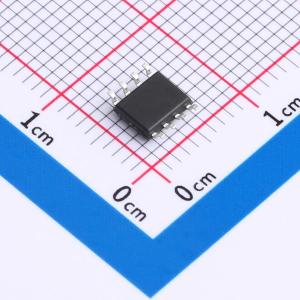

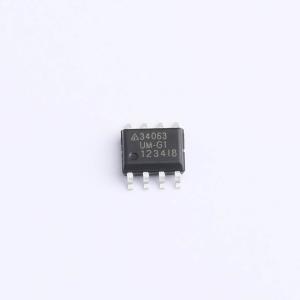

D-AZ34063UMTR-G1
1.5A步降/升压/反相DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AZ34063U是一款单片式开关稳压器控制电路，包含直流 - 直流转换器所需的主要功能。该器件由内部温度补偿基准源、电压比较器、带有源限流电路的可控占空比振荡器、驱动器和大电流输出开关组成。AZ34063U专门设计为通用直流 - 直流转换器，可在降压、升压和电压反转应用中使用，且所需外部元件数量最少
- 品牌名称
- DIODES(美台)
- 商品型号
- D-AZ34063UMTR-G1
- 商品编号
- C5148576
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.46克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 3V~36V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 180kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 反相式；降压-升压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
AZ34063U是一款单片式开关稳压器控制电路，包含直流-直流转换器所需的主要功能。该器件由内部温度补偿基准源、电压比较器、带有源限流电路的可控占空比振荡器、驱动器和大电流输出开关组成。 AZ34063U专门设计为通用直流-直流转换器，可在降压、升压和电压反相应用中使用，且所需外部元件数量最少。 AZ34063U有两种封装形式：SO-8和PDIP-8。
商品特性
- 输入电压范围为3.0V至36V
- 低待机电流
- 电流限制
- 输出开关电流可达1.5A
- 输出电压可调
- 工作频率高达180kHz
- 精度为2%的基准源
- 完全无铅且符合RoHS标准
- 无卤素和锑，为“绿色”器件
应用领域
- 电池充电器
- ADSL调制解调器
- 集线器负电压电源
