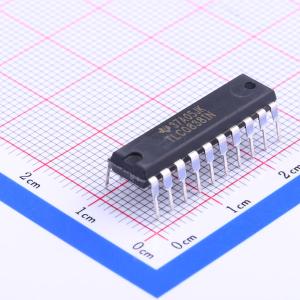

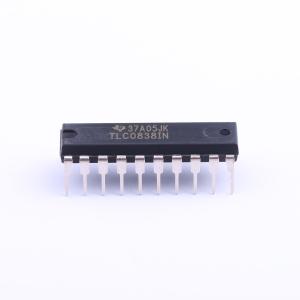

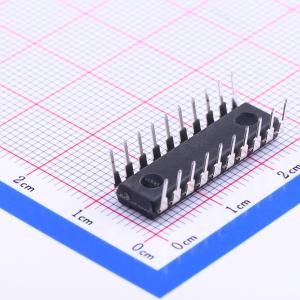

TLC0838IN

2.0-12P卧贴带扣编带

描述: P数：12P，卧贴带扣，系列：HY 配套公头胶壳：C7437224 配套金属端子：C19192978
品牌名称: TI(德州仪器)
商品型号: TLC0838IN
商品编号: C5340
商品封装: PDIP-20
包装方式: 管装
商品毛重: 0.82克(g)

商品参数

商品概述

这些器件是8位逐次逼近型模数转换器，每个器件都配有一个输入可配置的多通道多路复用器和串行输入/输出接口。串行输入/输出接口可配置为与标准移位寄存器或微处理器连接。 TLC0834（4通道）和TLC0838（8通道）多路复用器可通过软件配置为单端输入、差分输入以及伪差分输入。差分模拟电压输入可实现共模抑制或对模拟零输入电压值进行偏移调整。此外，可调节电压基准输入，以便将任何较小的模拟电压范围编码为完整的8位分辨率。 TLC0834C和TLC0838C的工作温度范围为0°C至70°C。TLC0834I和TLC0838I的工作温度范围为 -40°C至85°C。TLC0834Q的工作温度范围为 -40°C至125°C。

商品特性

易于与微处理器连接或独立运行
可按比例运行或使用5V基准电压
具备4通道或8通道多路复用器选项，带有地址逻辑
单5V电源供电时，输入范围为0至5V
可通过串行数据链路进行远程操作
输入和输出与TTL和MOS兼容
在fclock = 250 kHz时，转换时间 ≤2 μs
在功能上等同于ADC0834和ADC0838，但无内部齐纳稳压网络
总未调整误差 … ±1 LSB

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	8位
	采样率	-
	通道数	8

	属性	参数值
	工作电压	4.5V~5.5V
	接口类型	串行
	差分输入	-
	工作温度	-40℃~+85℃
