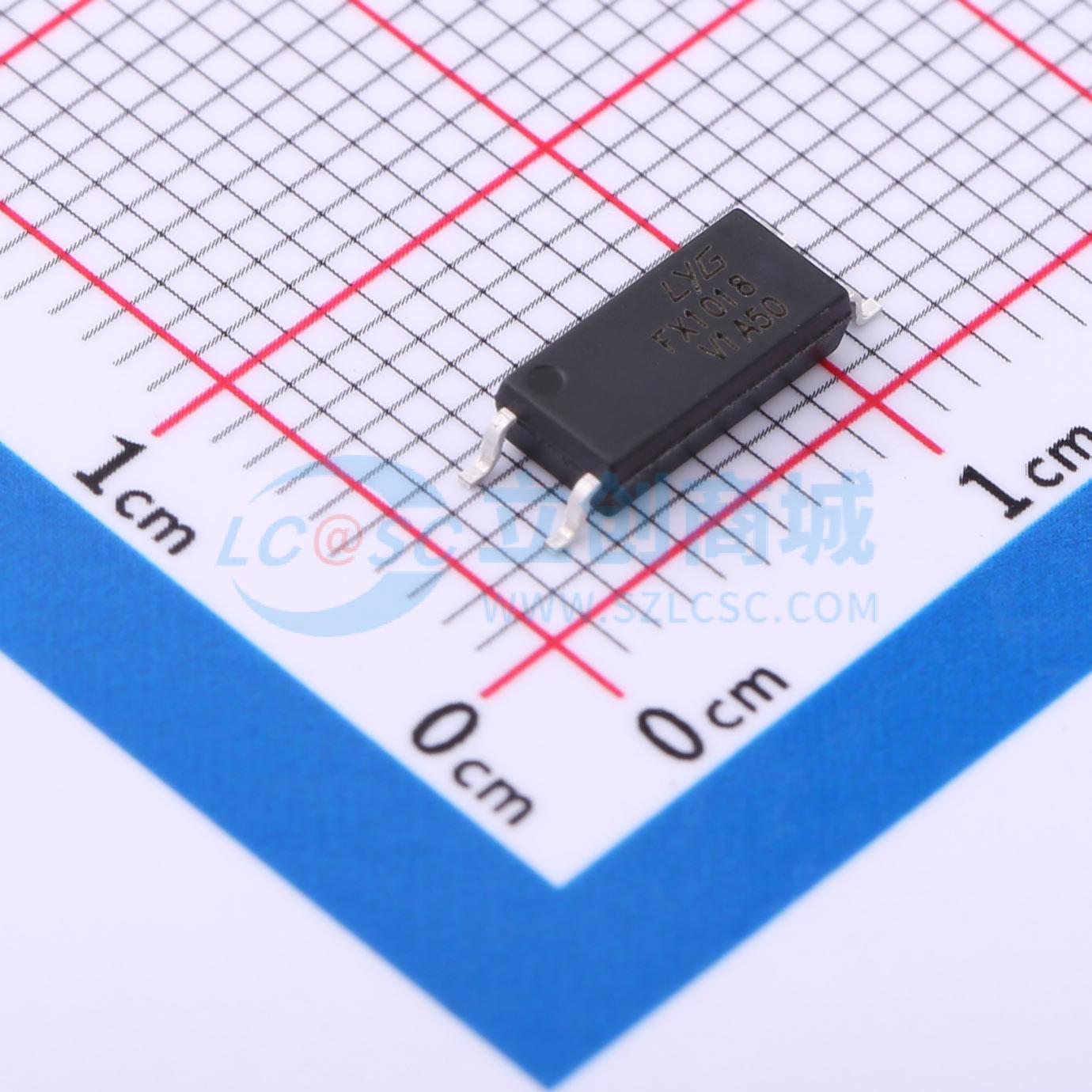

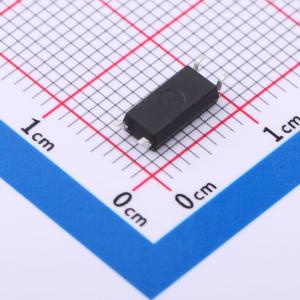

温馨提醒：图片仅供参考，商品以实物为准
FX1018VBTH-01P3GB
DC输入 隔离电压(rms):5kV
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FX101 系列采用 AlGaAs 红外发射二极管作为发射器，该发射器与塑料 LSOP4 封装中的硅平面光电晶体管探测器进行光耦合。凭借坚固的共面双塑封结构，FX101 系列具备最稳定的隔离特性。
- 品牌名称
- LYG(凌烟阁)
- 商品型号
- FX1018VBTH-01P3GB
- 商品编号
- C5144843
- 商品封装
- LSOP-4-300mil
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,1mA | |
| 上升时间(tr) | 5us@2mA,100Ω | |
| 下降时间 | 6us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 60mA |
商品概述
FX101系列将AlGaAs红外发射二极管作为发射器，与采用塑料LSOP4封装的硅平面光电晶体管探测器进行光耦合。 凭借坚固的共面双模结构，FX101系列具备最稳定的隔离特性。
商品特性
- 高隔离度5000 VRMS
- 电流传输比（CTR）可选，详见订购信息
- 晶体管输出的直流输入
- 工作温度范围-55℃至110℃
- 符合REACH法规
- 无卤
- 湿度敏感度等级1级
- 获得VDE - EN60747-5-5（VDE0884-5）、CQC - GB4943.1、GB8898等法规认证
应用领域
- 开关模式电源
- 可编程控制器
- 家用电器
- 办公设备
