CC6921BSO-30A

CC6921B是一款高性能霍尔效应电流传感器，能有效测量直流或交流电流，具有高精度、出色的线性度和温度稳定性，广泛应用于工业、消费类及通信类设备。

CC6921B内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。输入电流流经内部0.45mΩ的导线，其产生的磁场在霍尔电路上感应出相应的电信号，经过内部处理电路输出电压信号，产品易于使用。低阻抗的导线可最大限度减少功率损耗和热散耗，内部固有绝缘在输入电流路径与二次侧电路之间提供了1000VRMS的基本工作隔离电压和3750V (AC) 绝缘耐压。线性霍尔电路采用先进的BiCMOS制程生产，包含了高灵敏度霍尔传感器组件、霍尔信号预放大器、共模磁场抑制电路、温度补偿单元、振荡器、动态失调消除电路和放大器输出模块。在无电流的情况下，静态输出为50%VCC。

CC6921B内部集成的差分共模抑制电路可使芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使IC的灵敏度不受外界压力和IC封装应力的影响。

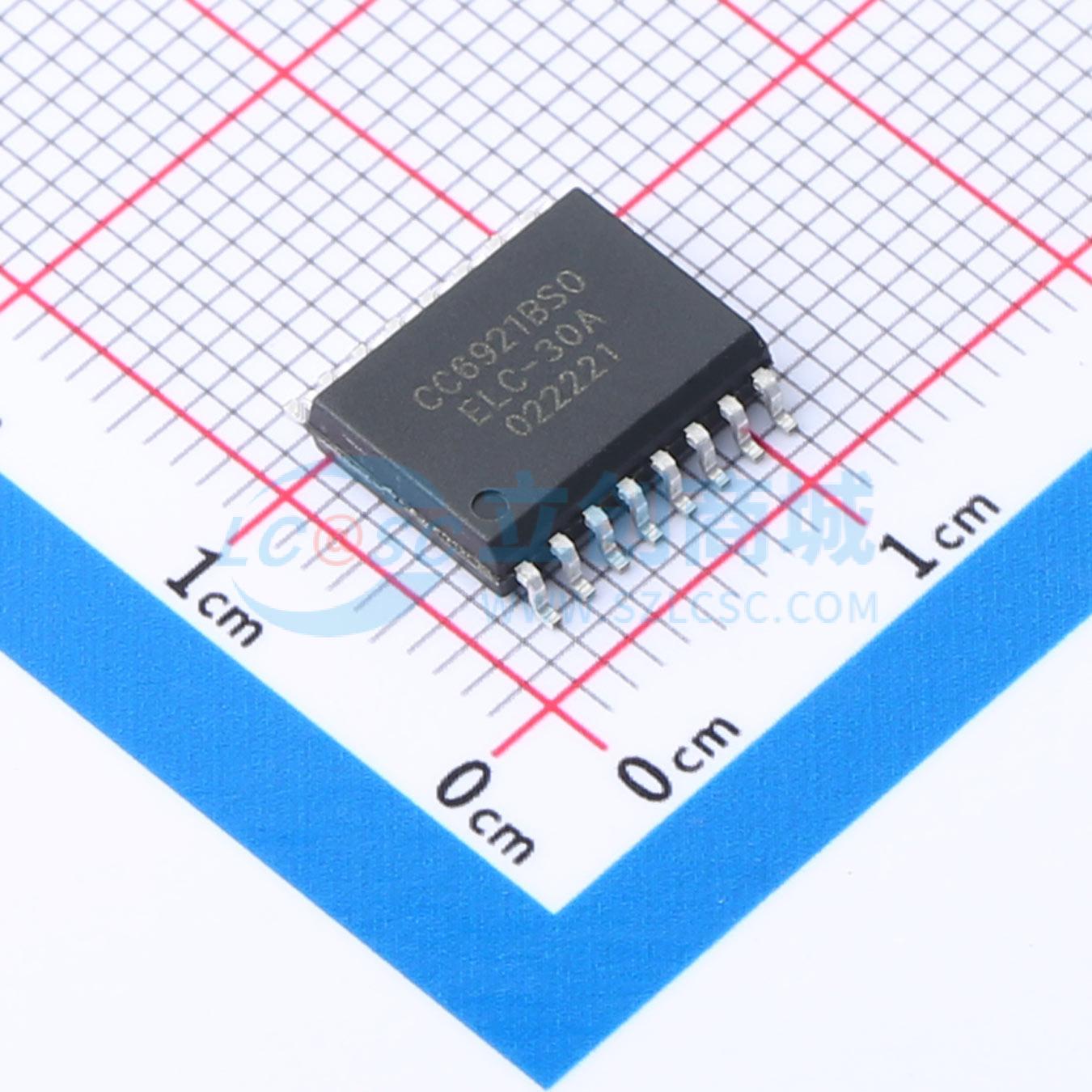

CC6921B提供SOP16W封装，工作温度范围为 -40~+125°C，符合RoHS相关规定要求。

CC6921B是基于霍尔传感器的精密电流传感器，具有1000VRMS的基本隔离工作电压，在整个温度范围内<3%的满量程误差和零电流基准信号输出，可实现单向或双向电流检测。输入电流流经隔离的输入电流引脚之间的导线，该导线在室温下具有0.45mΩ的电阻，可减少插入损耗。输入电流产生的磁场由霍尔传感器感测，并由精密信号链放大。可用于交流和直流电流测量，带宽为250kHz。测量电流5A~100A，共有10种电流量程可选择，可以在3.0V至3.6V的单电源下工作。CC6921B针对高精度和温度稳定性进行了优化，在整个范围内均补偿了失调和灵敏度。

CC6921B的输入电流通过IP+和IP - 引脚流经封装体的一次侧，流过芯片的电流会产生与输入电流成比例的磁场，并由隔离的精密霍尔传感器IC进行测量。与其他电流测量方法相比，低阻抗的引线框路径减少了功耗，并且在一次侧不需要任何外部器件。此外，内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响，仅测量了由输入电流产生的磁场，从而抑制了外部磁场的干扰。

一次侧电流输入导线在25°C时的典型电阻为0.45mΩ。引线框由铜制成，输入导线的温度系数为正，导线电阻随温度增加而变大，典型的温度系数为3300ppm/°C，温度每升高100°C，一次侧电阻就会上升33%。

在使用时，芯片一次侧(封装引脚1 - 8)串联于整个回路中的任意位置。输入电流以IP + (封装引脚1 - 4)流向IP - (封装引脚5 - 8)为正，反之为负。不要在IP + 和IP - 之间并联电阻，除非有极其特殊的原因——例如最大限度的降低插入损耗——这样会使流经芯片的电流减小，导线电阻也会受到温度漂移影响，需要外部对整个系统进行温度以及精度校正。

CC6921B的静态输出点（IP = 0A时）为VCC/2。

电流增大时，VOUT增大，直至输出运放的饱和电压（VCC - 轨电压）；电流减小时，VOUT减小，直至输出运放的饱和电压（GND + 轨电压）。芯进保证VOUT在0.33~2.97V内的精度及线性度，为了保证大批量制造的一致性，该范围留有一定的余度，但是不建议客户使用该余度。

输入电流超过量程时，VOUT的输出趋近于电源的轨电压，输入电流未超过芯片的耐受极限时，该电压会一直保持，输入电流恢复到量程范围之内后，VOUT的输出会恢复正常，不会对芯片造成任何损伤。

• 提供0.5VCC零电流基准输出，提供更加灵活的应用模式
• 测量范围宽，5A、10A、20A、25A、30A、40A、50A、65A、75A、100A多种量程可选
• 1.2MHz载波频率，高带宽，低噪声，单端模拟输出
• 隔离耐压高，导线引脚到信号引脚有3750V(AC)的安全隔离电压
• 低损耗，导线电阻0.45mΩ
• 带宽高，可达250kHz，阶跃响应时间1.2μs
• 常温误差1%，全温度范围内误差±3%
• 温度稳定性好，采用专利的霍尔信号放大电路和温度补偿电路
• 差分霍尔结构，抗外部磁干扰能力强
• 抗机械应力，磁参数不会因为受外界压力而偏移
• ESD (HBM) 4000V

• 电机控制
• 负载监测系统
• 开关电源
• 过流故障保护
