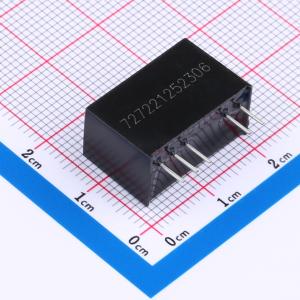

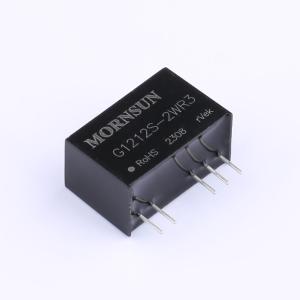

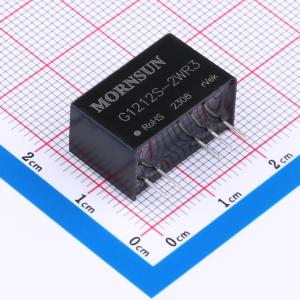

温馨提醒：图片仅供参考，商品以实物为准
G1212S-2WR3
2W固定输入电压，5000VAC或6000VDC隔离DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 漏电流最大2uA 隔离电容低至4pF 电气间隙&爬电距离>5mm 加强绝缘，隔离电压5000VAC或6000VDC 满足EN60601-1.ANSI/AAMI ES606061-1认证（1xMOPP&2xMOPP） 满足IEC62368认证
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- G1212S-2WR3
- 商品编号
- C5144657
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 工作电压(Vin) | 10.8V~13.2V | |
| 输出电压(Vout) | -12V；12V | |
| 输出电流(最大值) | -83mA；83mA | |
| 转换效率 | 83% | |
| 最大容性负载 | 220uF | |
| 开关频率 | 200kHz |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 80mVp-p | |
| 特性 | 短路保护；过热保护 | |
| 长度 | 19.5mm | |
| 宽度 | 9.8mm | |
| 高度 | 12.5mm | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 高效率达84%
- 泄漏电流 < 2μA
- 隔离电容低至4pF
- 爬电和电气间隙距离 > 5mm
- 加强绝缘，隔离电压：5000VAC或6000VDC
- 工作环境温度范围：-40℃至+105℃
- 连续短路保护
- 符合IEC60601标准
应用领域
- 医疗
- 电力
- IGBT驱动
- 医疗采集隔离
- 高压采集电路
- IGBT驱动电路
