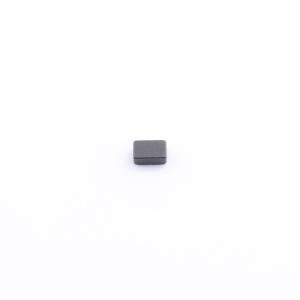

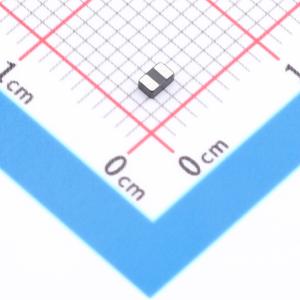

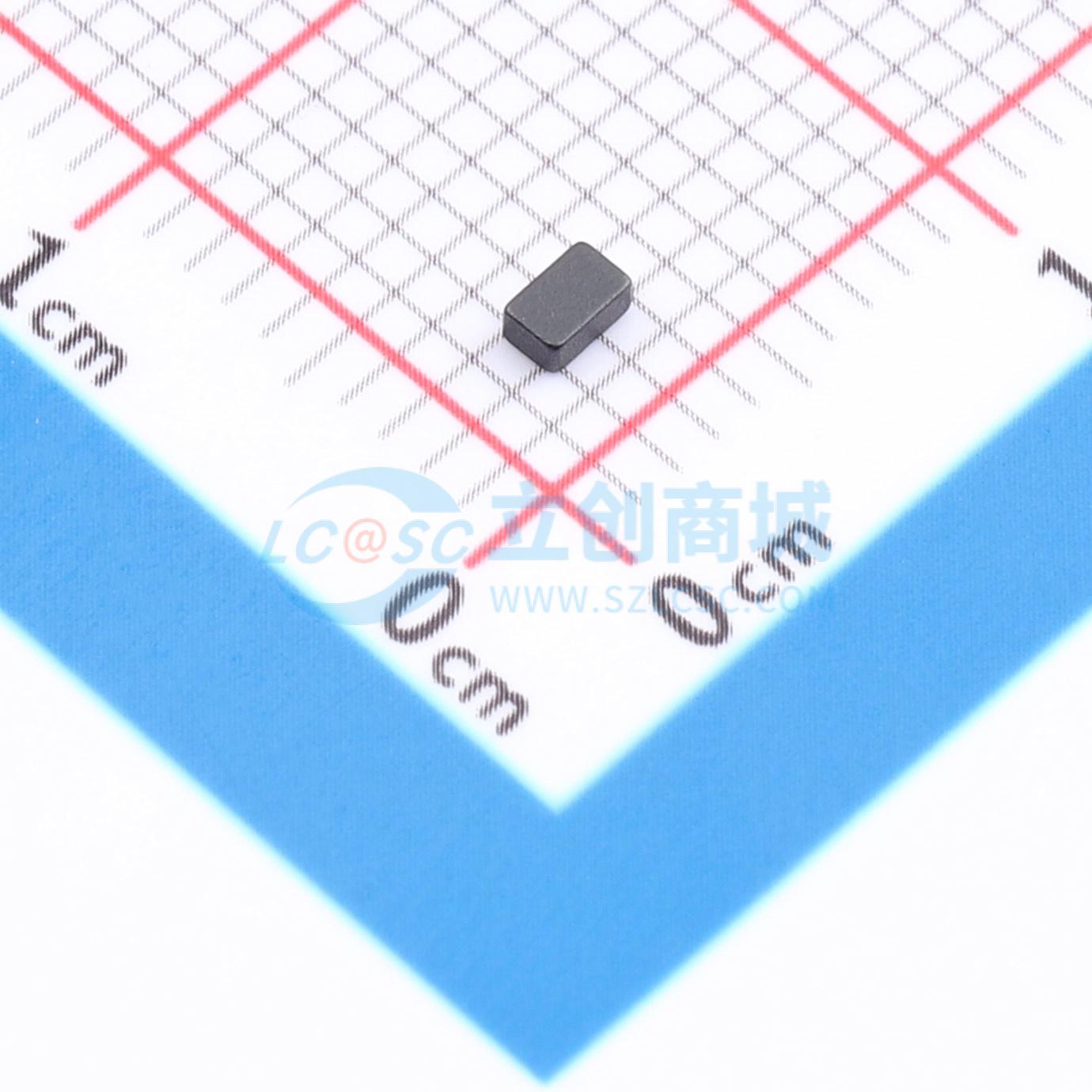

HCTC-201210-R22-M
大电流功率电感，适用于电压调节模块等，无卤、磁屏蔽、低EMI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- T-CORE，小型一体成型，体积小，热压扁线，内阻小，电流大
- 品牌名称
- YOUCHI(佑驰)
- 商品型号
- HCTC-201210-R22-M
- 商品编号
- C54350320
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.039233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电感 | |
| 电感值 | 220nH | |
| 精度 | ±20% |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 7.1A | |
| 饱和电流(Isat) | 7.3A | |
| 直流电阻(DCR) | 16mΩ |
商品概述
- 无卤素
- 最高工作温度可达125°C
- 采用粉末铁芯材料
- 磁屏蔽设计，低电磁干扰
- 高载流能力，低磁芯损耗
- 频率范围高达5 MHz
- 符合RoHS标准
商品特性
- 采用金属材料，适用于大电流且低损耗
- 金属粉芯实现高性能（饱和电流）
- 低直流电阻实现低损耗
- 闭合磁路设计减少漏磁
- 乙烯基热喷涂，表面致密性更好
- 环境要求必须符合QESP - 44文件
- 100%无铅，符合RoHS2.0、无卤、REACH等法律法规要求标准
应用领域
- 电压调节模块（VRM）
- 多相调节器
- 负载点模块
- 智能手机负载点模块
- SSD模块
- 笔记本电脑调节器
- 电池电源系统
- 显卡
- 数据网络和存储系统
