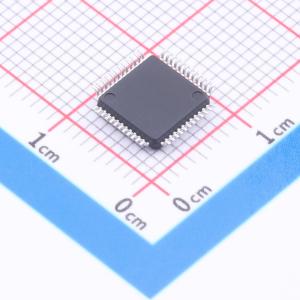

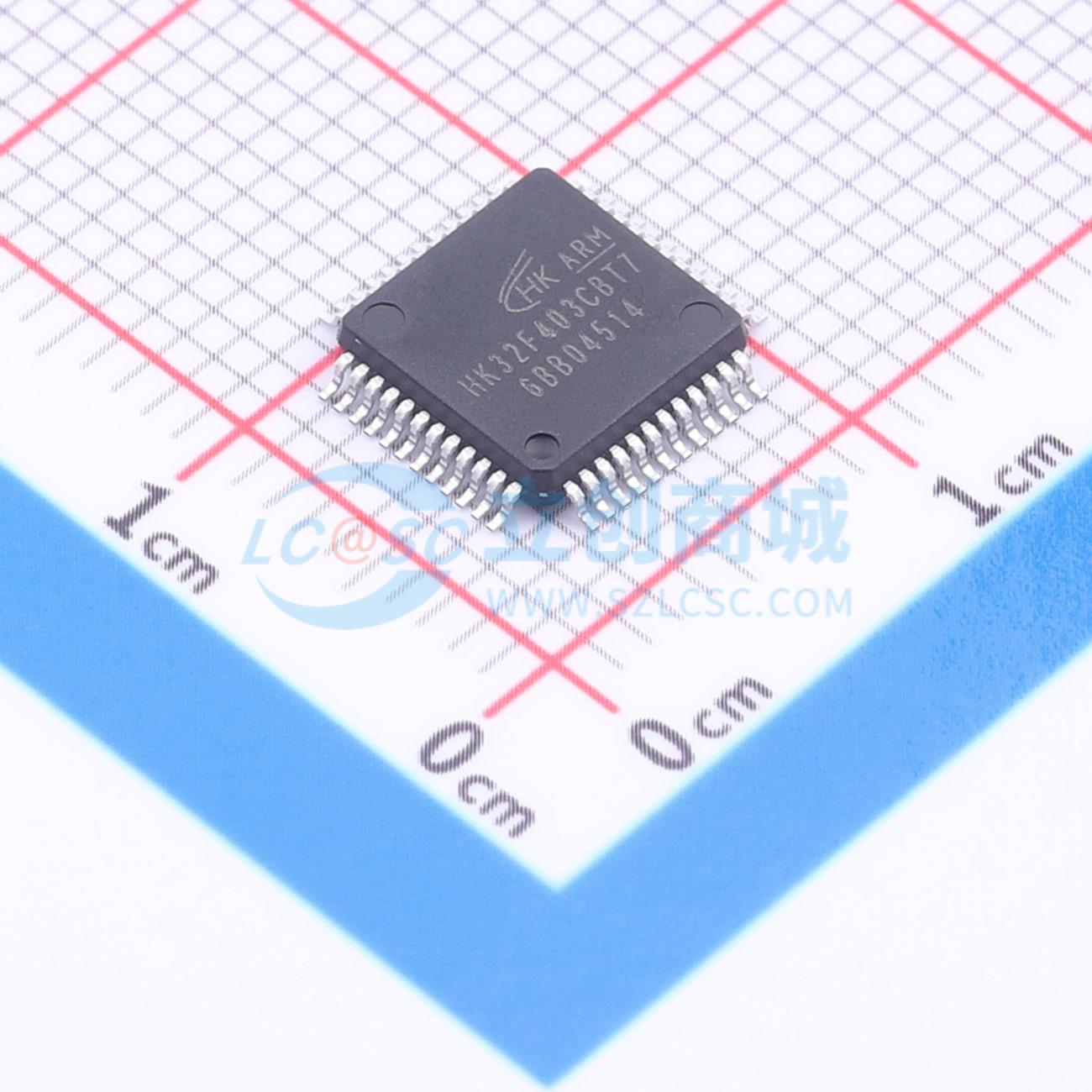

HK32F403CBT7

基于ARM Cortex-M4内核的32位微控制器，集成多种通信接口与模拟外设，支持低功耗模式

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: HK(航顺)
商品型号: HK32F403CBT7
商品编号: C54349837
商品封装: LQFP-48(7x7)
包装方式: 托盘
商品毛重: 3.45克(g)

商品参数

	属性	参数值
	I/O数量	41
	ADC(位数)	12bit
	DAC(位数)	-
	振荡器类型	内置+外置
	工作电压	2.4V~3.6V
	工作温度	-40℃~+105℃
	功能特性	欠压检测(BOR/LVD/LVR/LVI)；上电复位(POR)；掉电复位(PDR)；看门狗复位；软件复位

商品概述

HK32F403 系列芯片使用 ARM Cortex-M4 内核，最高工作频率 108MHz，内置最高 128Kbyte Flash 和 24Kbyte SRAM。提供多种通信接口，包括多达 3 路 UART、2 路高速 SPI、2 路高速 I2C、1 个红外调制 IRTIM 和 1 路 CANFD。内置 1 个 16 位高级定时器、5 个 16 位通用定时器和 1 个 16 位基本定时器。模拟电路包括 1 个 12 位 ADC（最多 17 个内外部通道）、2 个模拟比较器、1 个上电/掉电复位电路、1 个可编程电压检测器/欠压复位电路、1 个温度传感器和 1 个内部参考电压。除电源、地以外的所有引脚都可作为 GPIO、外设 IO 或外部中断输入。支持睡眠和停机低功耗模式。

商品特性

CPU 内核为 ARM Cortex-M4，最高时钟频率 108MHz，包含 24 位 System Tick 定时器和 DSP 指令集，不带浮点运算单元和内存管理单元
工作电压范围：单电源域 2.4V 至 3.6V
工作温度范围：-40℃ 至 +105℃
存储器包括 128 Kbyte 主 Flash，支持 0 等待总线周期访问（CPU 主频不高于 32MHz 时），具有读保护和写保护功能；3 Kbyte NVR INFO 区；3 Kbyte 系统存储器用于启动加载程序；24 Kbyte SRAM
指令访问加速包括 1 Kbyte 指令 cache 和 Flash 指令预取支持
运行模式典型工作电流：2864.4μA @3.3V @8MHz，14380.4μA @3.3V @108MHz
睡眠模式典型工作电流：1395.6μA @3.3V @8MHz
停机模式正常模式典型工作电流：242.8μA @3.3V；低功耗模式典型工作电流：8.4μA @3.3V
时钟源包括片内高速时钟 32 MHz、片内低速时钟 40 kHz、片外高速晶振 8 至 24 MHz、片外低速晶振 32.768 kHz、片内 PLL 以及外部 GPIO 输入时钟 0 至 32 MHz
复位方式包括软件复位、电源复位、外部引脚复位、独立看门狗复位和窗口看门狗复位
提供最多 41 个 GPIO 端口
3 路 UART，支持 LIN
2 路 I2C，支持 1MHz/400kHz/100kHz 传输模式，支持 SMBUS、PMBUS
2 路高速 SPI，主模式/从模式下最高时钟频率分别为 50 MHz/30MHz
1 路 CANFD，通过 ISO16845-1:2016 (E)测试认证，支持 CAN 2.0B 和 CAN FD 协议，支持 CiA603 时钟同步协议
定时器包括 1 个 16 位高级定时器、5 个 16 位通用定时器、1 个 16 位基本定时器
1个红外遥控接口
RTC 支持闹钟功能、低功耗模式下的周期唤醒功能和侵入检测功能
片内模拟电路包括 1 个 12 位 SAR ADC（最多 16 路外部模拟信号输入通道），最高转换频率 1.52MSPS；2 个电压比较器；1 个温度传感器
96 位芯片 UID 标识，可用作序列号和安全密钥，激活安全自举过程
CPU 跟踪与调试：SWD 调试接口、ARM CoreSight 调试组件、自定义 DBGMCU 调试控制器

应用领域

可编程控制器
打印机
扫描仪
无人机飞控
云台控制
玩具产品
家用电器
智能机器人
智能手表
运动手环

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M4
	CPU最大主频	108MHz
	CPU位数	32 Bit
	程序存储容量	128KB
	程序存储器类型	FLASH
	RAM容量	24KB
	EEPROM容量	-
