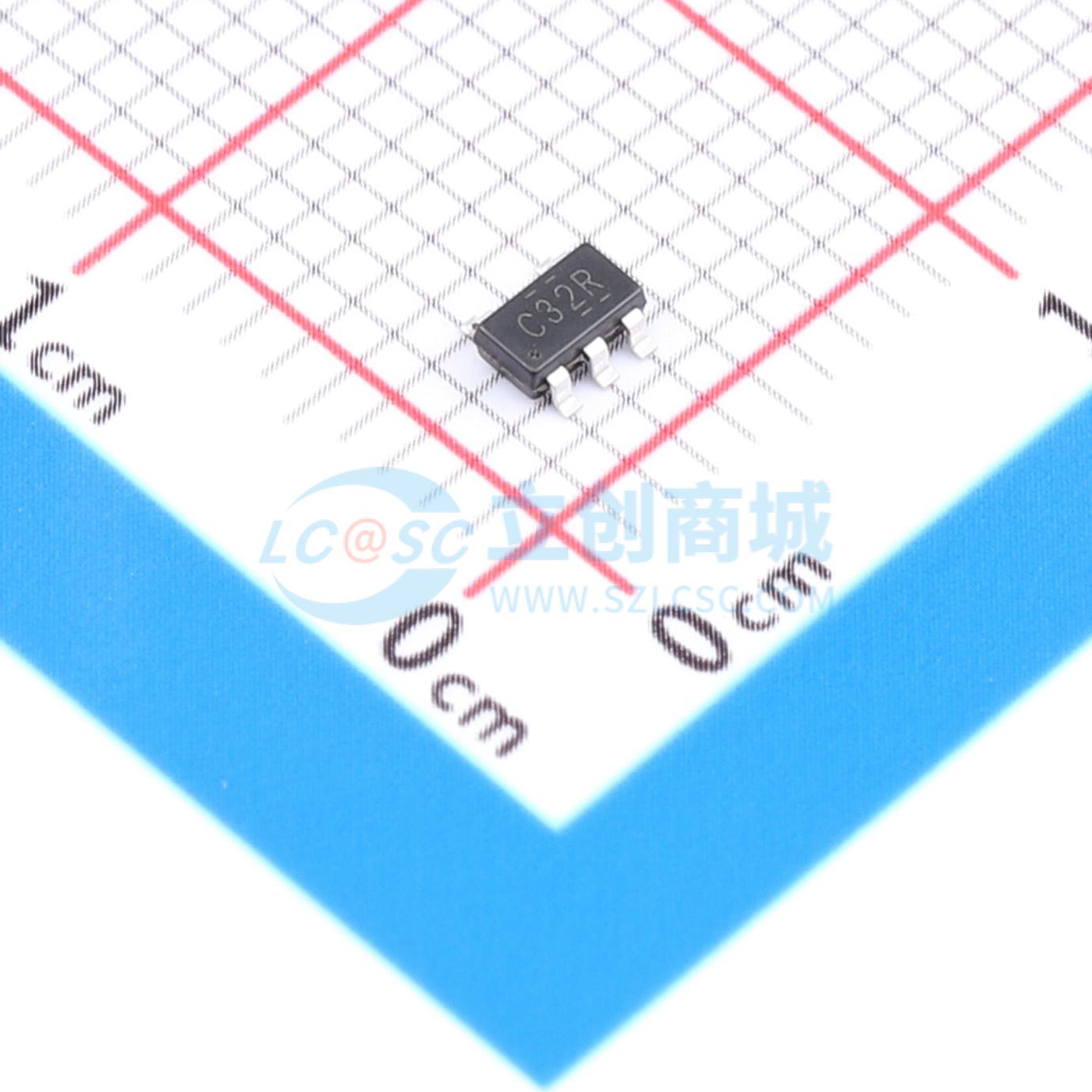

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G32M5/TR-HG
74LVC1G32M5/TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Single 2-input Or Gate
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- 74LVC1G32M5/TR-HG
- 商品编号
- C54348614
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.079667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 1.29V；1.9V；2.2V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；100mV；400mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 13.5ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74LVC1G32提供一个2输入或门功能。输入可以由3.3V或5V器件驱动。此特性允许这些器件在混合3.3V和5V应用中用作转换器。
商品特性
- 宽电源电压范围：1.65V至5.5V
- ±24mA输出驱动（Vcc = 3.0V）
- CMOS低功耗
- 输入可接受高达5V的电压
- 工作温度范围：-40°C至+125°C
- 封装信息：SOT - 23 - 5/SC70 - 5/DFN - 6
