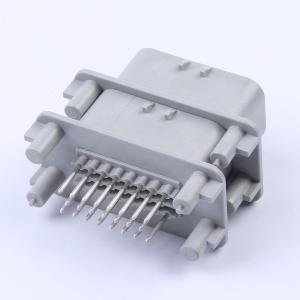

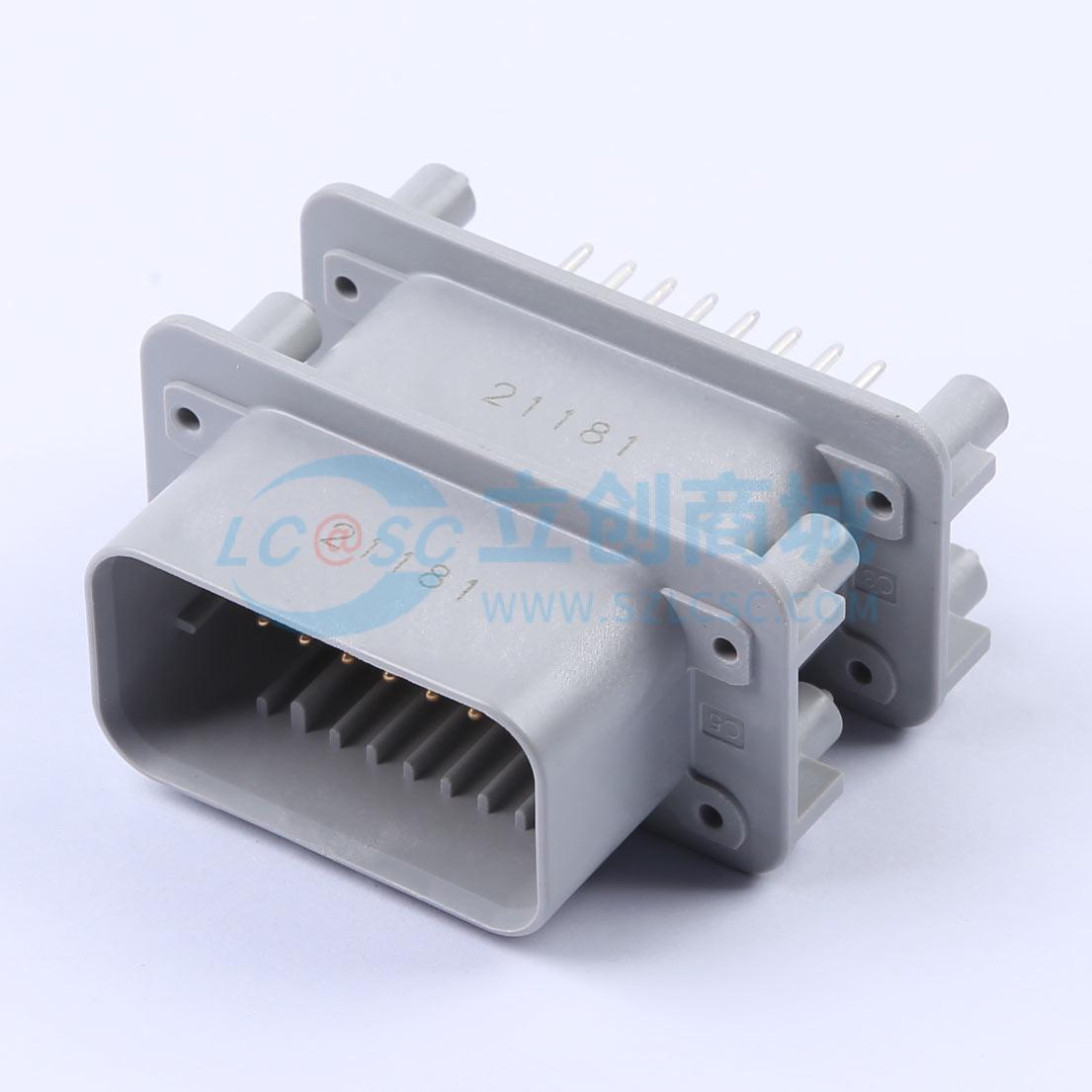

1-776200-4
间距:4mm
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：建议安装螺丝尺寸为2.50 3.00mm [0.099 0.118英寸]自攻螺纹成型螺丝,如Delta PT,驱动扭矩为0.6 0.8 N-m。日期代码采用5位代码,前2位为年份,第2个2位为周,最后1位为日期。材料:插头座外壳为玻璃填充PBT,引脚为镀锡或镀金黄铜。外壳颜色采用机械键控,仅能与相同颜色的插头组件匹配。插头座与使用卷带式端子770520或散装端子770854的插头组件770680匹配
- 商品型号
- 1-776200-4
- 商品编号
- C5144046
- 商品封装
- 插件,P=4mm
- 包装方式
- 托盘
- 商品毛重
- 22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | - | |
| 间距 | 4mm | |
| 总PIN数 | 23P | |
| 排数 | 3 | |
| 每排PIN数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 行距 | 4mm | |
| 触头材质 | 黄铜 | |
| 工作温度 | -40℃~+125℃ | |
| 额定电压 | 250V | |
| 颜色 | 灰色 |
商品概述
建议使用的安装螺丝尺寸为2.50 - 3.00mm [0.099 - 0.118英寸]的自攻螺纹成型螺丝，如Delta PT，拧紧扭矩为0.6 - 0.8 N-m。客户应测试螺丝尺寸和类型，以验证其在应用中的选择。 此位置的日期代码采用5位代码，前2位为年份，中间2位为周数，最后1位为日期。 材料：插头座外壳 - 玻璃填充PBT；引脚 - 镀锡或镀金黄铜。 外壳颜色在机械上进行了键控，仅能与相同颜色的插头组件匹配。 插头座与插头组件770680匹配，该组件使用卷带式端子770520或散装端子770854。 推荐的印刷电路板布局适用于1.57厚度的印刷电路板。 推荐的安装孔布局适用于最大5.0厚度的面板。 776200 - 1和776200 - 5的键控。 776200 - 2和776200 - 4的键控。 在拧紧到最终扭矩之前，确保插头座与面板表面四周平齐。 如果面板厚度大于2.0，可采用可选结构。
