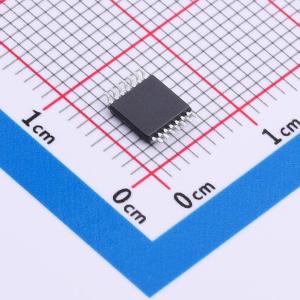

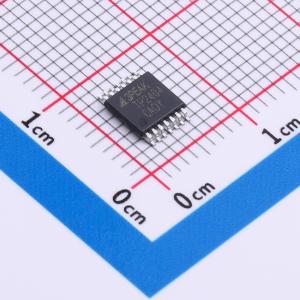

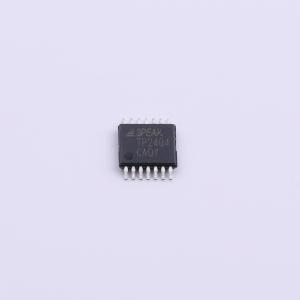

温馨提醒：图片仅供参考，商品以实物为准
TP2404-TR
低噪声CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2404-TR
- 商品编号
- C5143722
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.0866克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 4 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 20MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 25V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 100dB | |
| 输入电压噪声密度(eN) | 7.3nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.3pA | |
| 静态电流(Iq) | 3.5mA | |
| 输出电流 | 130mA | |
| 输入失调电流(Ios) | 0.001pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制；ESD保护；反相位输入保护 |
商品概述
TP240x系列包含单通道、双通道和四通道CMOS运算放大器，具有低噪声和轨到轨输入/输出特性，专为低功耗、单电源应用而优化。该器件在2.2V至5.5V的宽电源电压范围内工作，每通道仅3.5mA的低静态电流使其非常适合对功耗敏感的应用。其极低的噪声、高增益带宽和快速压摆率组合，使其成为需要高增益的信号调理和传感器放大等广泛应用的理想选择。同时，得益于低总谐波失真加噪声特性，该系列也非常适用于消费类音频应用，特别是单电源系统。TP2401为单通道版本，提供8引脚SOIC和5引脚SOT23封装。TP2402为双通道版本，提供8引脚SOIC和MSOP封装。TP2404为四通道版本，提供14引脚SOIC和TSSOP封装。
商品特性
- 增益带宽积：20MHz
- 低噪声：7.3nV/√Hz (f=1kHz)
- 压摆率：25 V/μs
- 失调电压：1 mV (最大值)
- 低总谐波失真加噪声：0.0005%
- 电源电压范围：2.2V ~ 5.5V
- 电源电流：3.5 mA/通道
- 低输入偏置电流：0.3pA (典型值)
- 轨到轨输入/输出
- 高输出电流：70mA (压降1.0V)
- 工作温度范围：-40°C ~ 125°C
应用领域
- 传感器信号调理
- 消费类音频
- 多极点有源滤波器
- 控制环路放大器
- 通信
