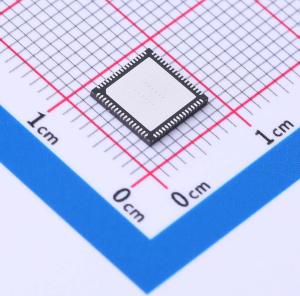

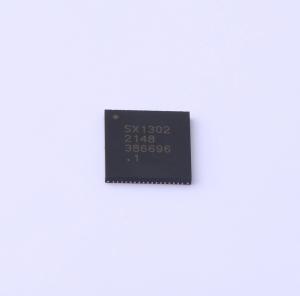

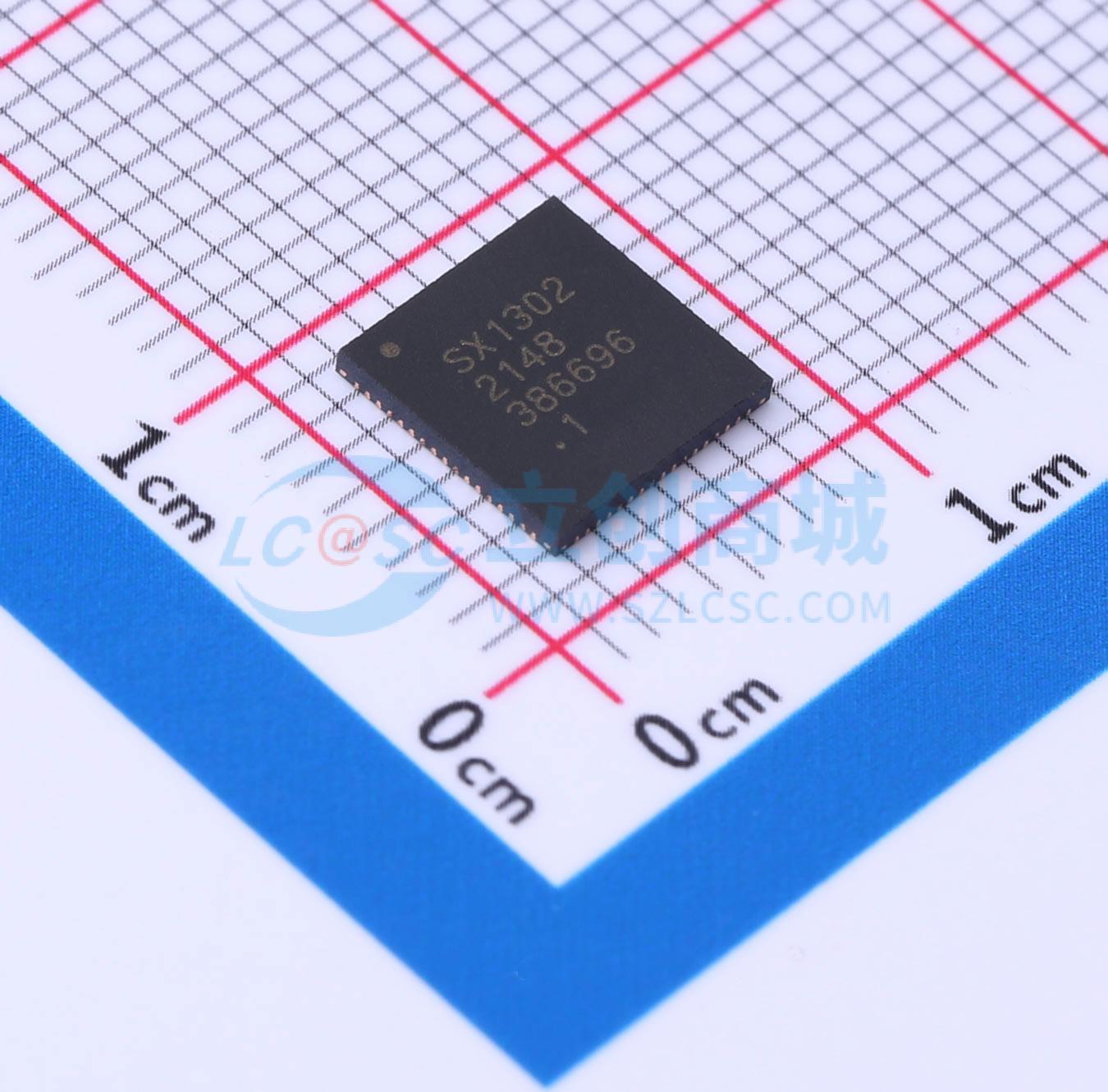

SX1302IMLTRT
LoRa网关基带收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新一代网关用基带LoRa芯片，能降低电流消耗，简化网关热设计，降低物料清单成本，且能处理比前代设备更多的流量。高速基带数字引擎由单个32MHz时钟源提供时钟信号，与前代不同，该芯片具备支持SF5和SF6的能力。为了处理无线电能够检测到的更多流量，更多解调器开始协同工作。新增了8个解调器专门处理高速SF5和SF6数据包，另外8个仍处理SF7-SF12的流量。对架构进行了重新设计，显著降低了功耗，使其更易于嵌入到对功耗要求较高的高度集成环境中。该芯片在生产时还进行了序列化，拥有全球唯一的64位编号。
- 品牌名称
- SEMTECH
- 商品型号
- SX1302IMLTRT
- 商品编号
- C5143595
- 商品封装
- QFN-68(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 接口类型 | SPI | |
| 工作电压 | 3V~3.6V | |
| 应用领域 | LoRa |
| 属性 | 参数值 | |
|---|---|---|
| 典型应用频率 | 868MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
SX1302是新一代用于网关的LoRa基带芯片。它在降低电流消耗方面表现出色，简化了网关的热设计，并降低了物料清单成本，而且与前代器件相比，它能够处理更多的流量。 高速基带数字引擎由单一的32 MHz时钟源提供时钟，与前代产品不同，该芯片具备支持SF5和SF6的能力。为了处理无线电能够检测到的额外流量，更多的调制解调器开始协同工作。其中新增了8个专门处理高速SF5和SF6数据包，而另外8个仍负责处理SF7 - SF12的流量。该架构经过重新设计，显著降低了功耗；这使得SX1302更易于嵌入到功耗可能是一个挑战的高度集成环境中。 SX1302在生产过程中也进行了序列化，拥有全球唯一的64位编号。
商品特性
- LoRaWAN，A/B/C类，所有地区125 kHz LoRa接收，具备：8x8通道LoRa数据包检测器
- 8个SF5 - SF12 LoRa解调器
- 8个SF5 - SF10 LoRa解调器
- 125 / 250 / 500 kHz LoRa解调器
- (G)FSK解调器
- 与Semtech收发器的直接接口
- SX1255、SX1257和SX1250
- 单一32 MHz时钟
