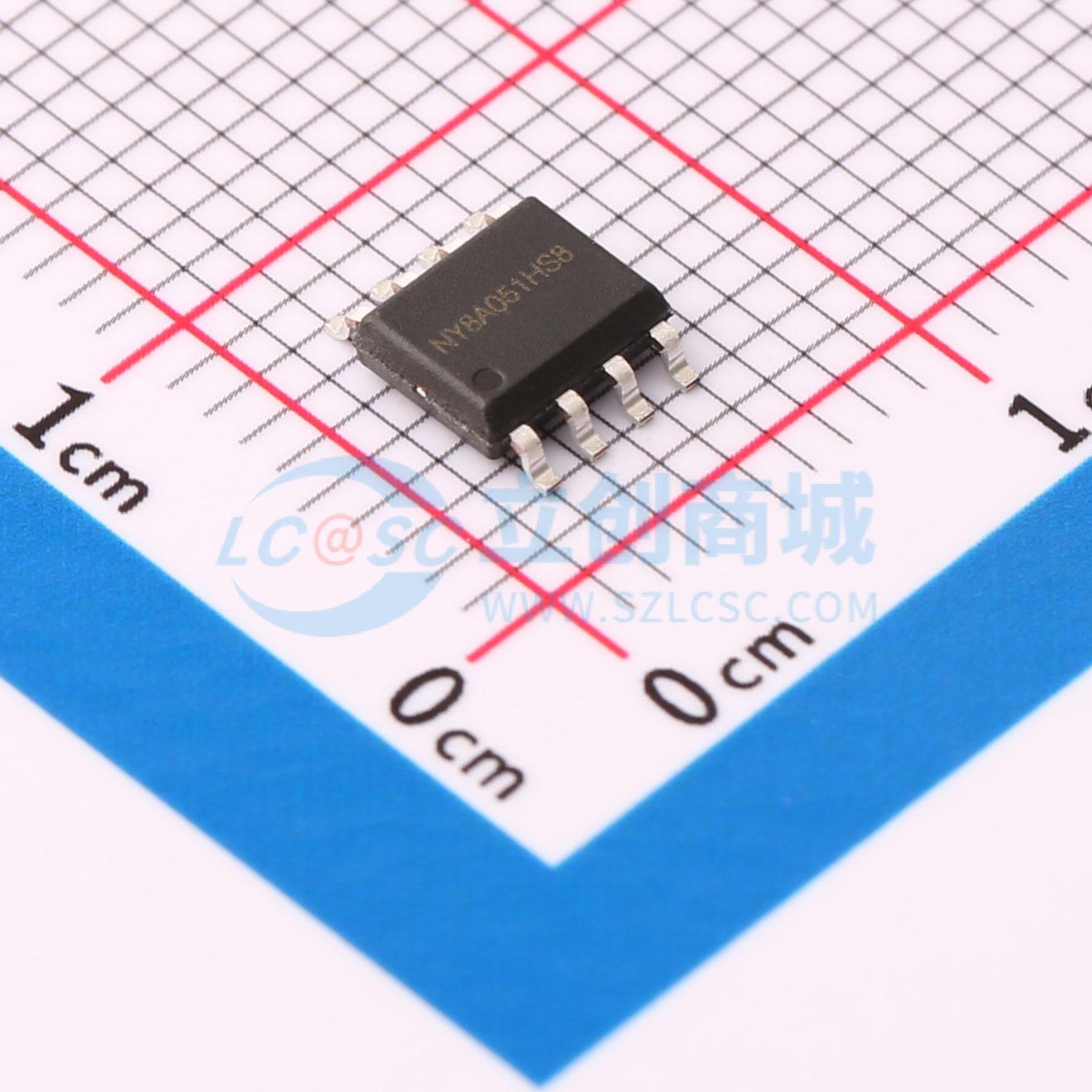

NY8A051H

NY8A051H是以EPROM作为记忆体的8位微控制器，专为多IO产品的应用而设计，例如遥控器、风扇/灯光控制或是游戏机周边等等。采用CMOS制程并同时提供低成本、高性能等显著优势。NY8A051H核心建立在RISC精简指令集架构可以很容易地做编辑和控制，共有55条指令。除了少数指令需要2个时序，大多数指令都是1个时序即能完成，可以让用户轻松地以程式控制完成不同的应用。

在I/O的资源方面，NY8A051H有6根弹性的双向I/O脚，每个I/O脚都有单独的寄存器控制为输入或输出脚。而且每一个I/O脚位都有附加的程式控制功能如上拉或下拉电阻或开漏极(Open-Drain)输出。此外针对红外线摇控的产品方面，NY8A051H内建了可选择频率的红外载波发射口。

NY8A051H有两组计时器，可用系统频率当作一般的计时的应用或者从外部讯号触发来计数。另外NY8A051H提供1组8位解析度的PWM输出或者蜂鸣器输出，可用来驱动马达、LED、或蜂鸣器等等。

NY8A051H采用双时钟机制，高速振荡或者低速振荡都由内部RC振荡输入。在双时钟机制下，NY8A051H可选择多种工作模式如正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode)可节省电力消耗延长电池寿命。

在省电的模式下如待机模式(Standby mode)与睡眠模式(Halt mode)中，有多种事件可以触发中断唤醒NY8A051H进入正常操作模式(Normal)或慢速模式(Slow mode)来处理突发事件。

• 宽广的工作电压：2.0V~5.5V，系统频率 ≤8MHz；2.2V~5.5V，系统频率 >8MHz
• 宽广的工作温度：-40℃~85℃
• 高达 ±5KV的ESD
• 内建16阶准确的低电压侦测电路功能
• 1Kx14 bits EPROM
• 48 bytes SRAM
• 6根可分别单独控制输入输出方向的I/O脚(GPIO)、PB[5:0]
• PB[3:0]可选择输入时使用内建下拉电阻，输入有三种组态可选(TTL/CMOS/Without Schmitt)
• PB[3]内建上拉电阻及输出高推功能
• PB[5:0]可选择上拉电阻或开漏极输出(Open-Drain)
• 所有I/O脚输出可选择小灌电流(Small Sink Current)或一般灌电流
• 所有I/O脚输出可选择小推电流(Small Drive Current)或一般推电流
• 8层程序堆栈(Stack)
• 存取数据有直接或间接寻址模式
• 一组8位上数定时器(Timer0)包含可程序化的频率预除线路
• 一组8位下数定时器(Timer1)可选重复载入或连续下数计时
• 一个8位的脉冲宽度调变输出(PWM1)
• 一个蜂鸣器输出(BZ1)
• 38/57KHz红外线载波频率可供选择，同时载波的极性也可以根据数据作选择
• 内建上电复位电路(POR)
• 内建低压复位功能(LVR)
• 内建看门狗计时(WDT)，可由程序固件控制开关
• 双时钟机制，系统可以随时切换高速振荡或者低速振荡：高速振荡：I_HRC (内部1~20MHz高速RC振荡)；低速振荡：I_LRC (内部32KHz低速RC振荡)
• 四种工作模式可随系统需求调整电流消耗：正常模式(Normal)、慢速模式(Slow mode)、待机模式(Standby mode)与睡眠模式(Halt mode)
• 六种硬件中断：Timer0溢位中断、Timer1借位中断、WDT中断、PB输入状态改变中断、外部中断输入、低电压侦测中断
• NY8A051H在待机模式(Standby mode)下的六种唤醒中断：Timer0溢位中断、Timer1借位中断、WDT中断、PB输入状态改变中断、外部中断输入、低电压侦测中断
• NY8A051H在睡眠模式(Halt mode)下的三种唤醒中断：WDT中断、PB输入状态改变中断、外部中断输入

• 遥控器
• 风扇/灯光控制
• 游戏机周边
