施耐德 TeSys D LAD辅助触点 LAD-N02C
- 工业品
价格：￥11.96价格含税（税率13%）
- 品牌名称
- 施耐德
- 商品型号
- LAD-N02C
- 商品编号
- C5143263
- 商品毛重
35.4克(g)
广东仓0
购买数量
个
(1个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES

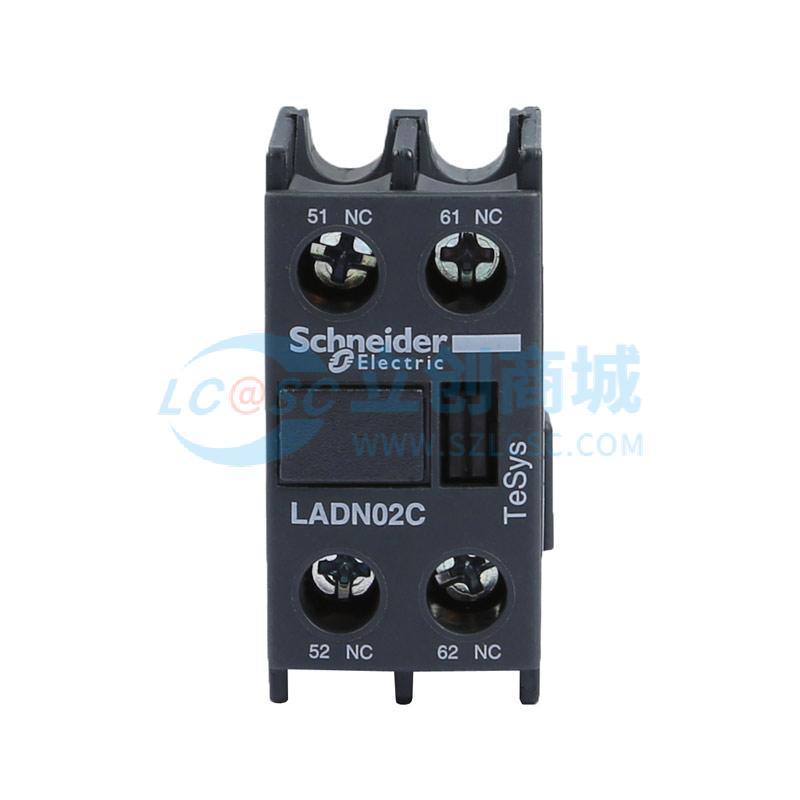

施耐德TeSys D LAD-N02C辅助触点模块是一款专为LC1D系列接触器设计的正装瞬时辅助触点附件，具有以下核心特性：
1
**高可靠性触点配置**：该模块提供2个常闭（N/C）触点，适用于需要可靠断开信号反馈的控制回路。触点符合IEC 947-5-1标准，确保在工业环境中长期稳定运行。
2
**优异电气性能**：额定工作电压高达690V，约定发热电流为10A，可承受频繁操作。其电气寿命在AC-14/AC-15类别下可达3百万次，在DC-13类别下可达1千万次，满足严苛工况需求。
3
**机械与环境适应性**：防护等级IP2X，能有效防止手指直接接触，保障操作安全。可在-5°C至+60°C的宽温范围内正常工作，最大工作海拔达3000米，适用于多种工业环境。
4
**安装便捷**：采用卡扣式设计，可直接安装于LC1D系列接触器顶部，无需额外工具，安装过程快速且牢固。
5
**电气隔离与安全**：模块具备良好的电气隔离性能，确保主电路与控制电路之间的安全隔离，减少干扰和故障风险。
6
**低功耗设计**：模块本身功耗极低，对整个控制系统能耗影响小，有助于提高系统整体效率。
使用场景 APPLICATIONS
LAD-N02C辅助触点模块广泛应用于需要精确状态监控和连锁保护的工业自动化场景中，具体包括：
1
**电机控制与保护**：在电动机启动、停止或反转过程中，利用常闭触点实现对电机运行状态的实时监测。例如，在星三角起动方案中，通过触点状态判断电机是否已成功切换至三角形连接。
2
**安全联锁系统**：在需要双重确认的安全回路中，如电梯门、高压柜等设备，利用该模块的常闭触点作为安全开关，确保只有在特定条件满足后才能执行下一步操作。
3
**报警与指示系统**：当主接触器因过载或其他原因断开时，辅助触点的常闭状态改变，触发报警灯或蜂鸣器，及时提醒操作人员。
4
**PLC与DCS系统集成**：作为输入信号源，将接触器的状态信息传输给PLC或DCS系统，实现远程监控和自动化控制。
5
**能源管理系统**：在大型工厂的能源管理中，通过记录接触器的通断次数和时间，分析设备运行效率，优化能源消耗。
6
**备用电源切换**：在双电源供电系统中，利用辅助触点检测主电源是否失电，从而自动切换到备用电源，保障关键设备的连续运行。
注意事项 PRECAUTIONS
1
**兼容性验证**：务必确认所使用的接触器型号（如LC1D09至LC1D65A）与LAD-N02C模块兼容。不兼容的组合可能导致安装困难或功能失效。
2
**接线规范**：在连接控制线路时，应严格按照说明书中的接线图进行操作，避免短路或误接。推荐使用截面积在1至2.5mm²之间的导线。
3
**安装位置**：由于是正装模块，需确保接触器上方有足够的空间用于安装，避免与其他元件发生干涉。
4
**电气参数匹配**：虽然模块本身具有较高的额定值，但在实际应用中仍需根据负载类型选择合适的熔断器或断路器进行短路保护，通常建议使用gG型熔断器，额定值为10A。
5
**环境条件**：尽管模块可在较宽的温度范围内工作，但长期处于高温（>60°C）或高湿环境下可能加速绝缘材料老化，建议定期检查触点状态。
6
**操作频率限制**：模块的最大操作频率为每小时3600次。若实际应用中超过此频率，需考虑增加散热措施或选用更高规格的替代品。
7
**维护与更换**：在日常维护中，应检查触点是否有烧蚀现象。一旦发现异常，应及时更换模块以防止潜在故障。
