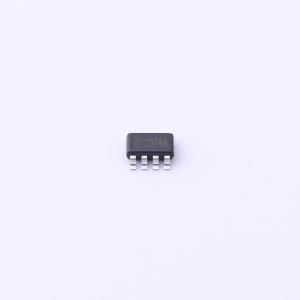

温馨提醒：图片仅供参考，商品以实物为准
HT2374ARTZ8
6MHz，轨到轨输入/输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6MHz，轨对轨I/O CMOS运算放大器
- 品牌名称
- HTCSEMI(海天芯)
- 商品型号
- HT2374ARTZ8
- 商品编号
- C5143015
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 6MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 3.7V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 330uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V |
商品概述
HT1374、HT2374 和 HT4374 分别是单通道、双通道和四通道、轨到轨输入和输出、单电源放大器，具有极低的失调电压和宽信号带宽。这些放大器采用新型专利微调技术，无需激光微调便可达到出色的性能。所有器件均可采用 3 V 至 5 V 单电源供电。低失调、极低的输入偏置电流和高速度特性相结合，使这些放大器适合各种应用。滤波器、积分器、二极管放大器、分流传感器和高阻抗传感器等器件均可受益于这些特性组合。宽带宽和低失真特性则有益于音频和其它交流应用。
商品特性
- 低失调电压：500uV(最大值)
- 单电源供电：2.7 V 至 5.5 V
- 低电源电流：每个放大器 380uA
- 宽带宽：6 MHz
- 压摆率：5 V/ us
- 低失真
- 无相位反转
- 低输入电流
- 单位增益稳定
- 通过汽车应用认证
- Stable 6MHz GBWP with Low IQ of Only 480µA Typical per Amplifier
- Offset Voltage: +/-3mV Maximum
- High Slew Rate: 3.7V/µs
- Input Bias Current: 1pA Typical
- CMRR/PSRR:100dB/100dB
- Settling time to 0.1% with 2V Step: 0.46us
- Beyond the Rails Input Common-Mode Range
- Output Swing to within 10mV Typical of each Rail
- No Phase Reversal for Overdriven Inputs
- Supply Voltage Range: 2.5V to 5.5V
- -40℃ to 125℃ Operation Range
- Green, Popular Type Package
应用领域
- 电流检测
- 条形码扫描器
- PA 控制
- 电池供电仪器仪表
- 多极滤波器
- 传感器
- ASIC 输入或输出放大器
- 音频
- Active Filters
- Sensor Interface
- Smoke/Gas/Environment Sensors
- Portable Instruments and Mobile Device Audio Output
- PCMCIA Cards
- Battery or Solar Power Systems
- Medical Equipment
- Piezo Electrical Transducer Amplifier
