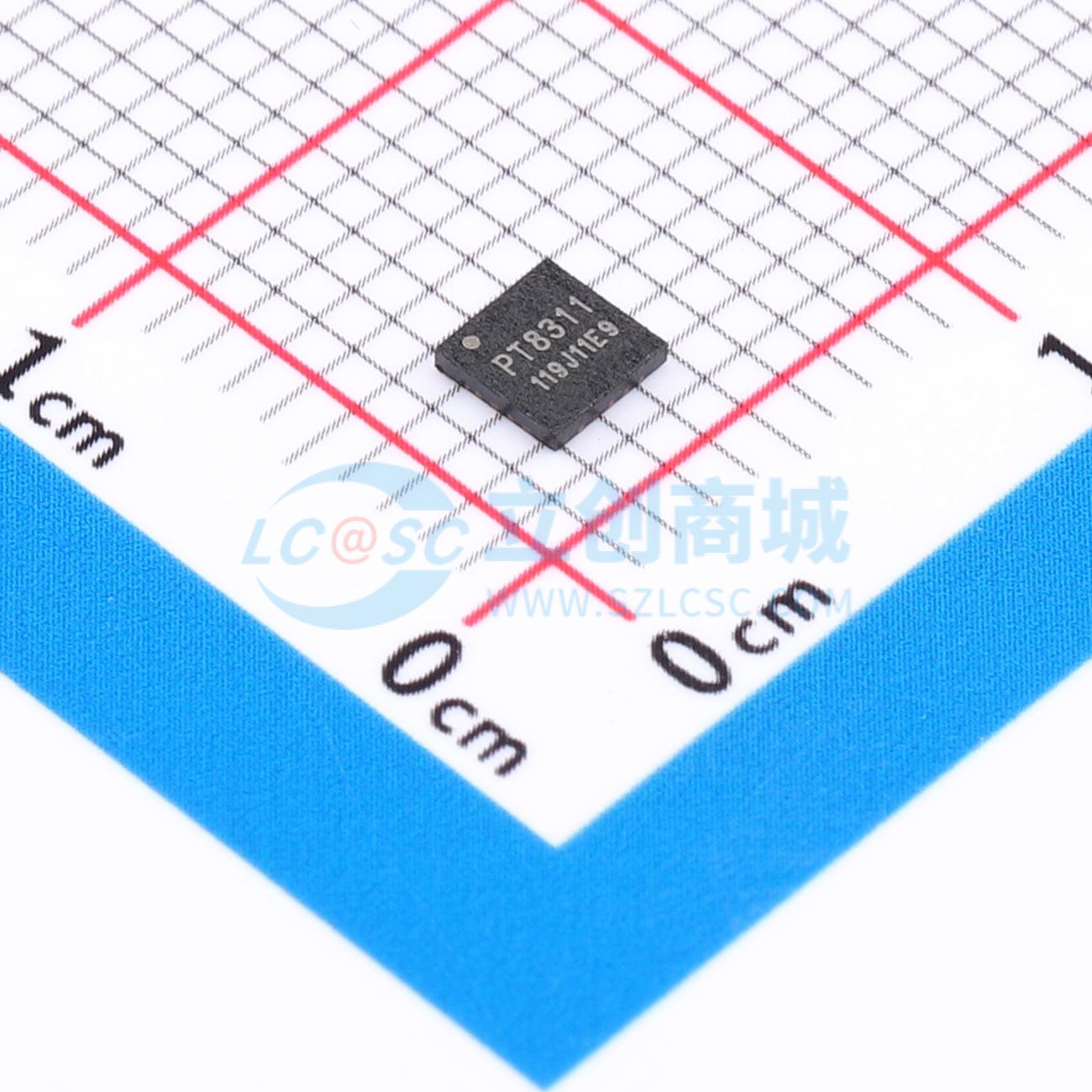

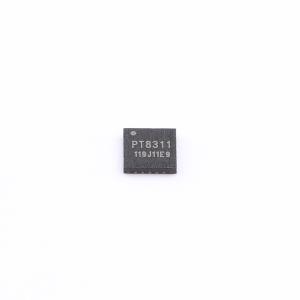

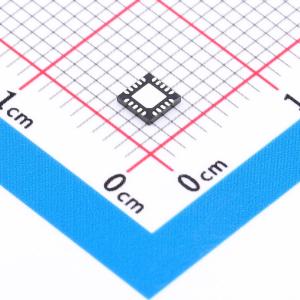

PT8311
音频编解码芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该芯片集成了信噪比高达106dB的ADC和110dB的DAC，可满足高性能音频的应用需求。同时，它具有领先的低功耗水平，适合便携式，智能化，工业等广泛的应用。 PT8311集成了低噪ALDO/DLDO，支持单电源供电，具备高性能抗混叠能力，工业/车规级ESD，方便实现简洁，可靠的方案。此外，它包含0至42dB模拟PGA,AB类耳机放大器，I2S接口，数字麦克风接口，数字音量，以及先进的片上信号处理单元，包括可编程均衡器(EQ)，动态范围压缩器(DRC),HPF，音量淡入淡出等功能。它还内置了一个锁相环(PLL)，支持各种输入时钟，适应灵活，精准的频率应用要求。
- 品牌名称
- 如般微
- 商品型号
- PT8311
- 商品编号
- C54321643
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
参数完善中
商品概述
PT8311是一款性能与功耗卓越、性价比极高的单声道音频编解码芯片。该芯片集成了信噪比高达106dB的ADC和110dB的DAC，可满足高性能音频的应用需求。同时，它具有领先的低功耗水平，适合便携式、智能化、工业等广泛的应用。PT8311集成了低噪声ALDO/DLDO，支持单电源供电，具备高性能抗混叠能力、工业/车规级ESD，方便实现简洁、可靠的方案。此外，它包含0至42dB模拟PGA、AB类耳机放大器、I2S接口、数字麦克风接口、数字音量，以及先进的片上信号处理单元，包括可编程均衡器（EQ）、动态范围压缩器（DRC）、HPF、音量淡入淡出等功能。它还内置了一个锁相环（PLL），支持各种输入时钟，适应灵活、精准的频率应用要求。
商品特性
- 单声道ADC通道
- 性能：
- 信噪比：106dB
- 总谐波失真加噪声：–92dB
- 采样率（fs）：8kHz至192kHz
- 可编程PGA增益：0dB至42dB
- 性能：
- 单声道DAC通道
- 性能：
- 信噪比：110dB
- 总谐波失真加噪声：–96dB
- 采样率（fs）：8kHz至192kHz
- 性能：
- 数字处理
- 可编程IIR滤波器用于降噪
- HPF用于ADC直流去除
- 3频段均衡器
- 动态范围压缩器（DRC）
- 软音量控制/软静音
- 模拟输入/输出
- 1个差分麦克风输入
- 1个低噪声麦克风偏置输出
- 电压范围：1.8V至2.5V
- 20Hz - 20kHz之间噪声：3.3uVrms
- 1个差分线路输出
- 支持单端模式
- 可作为耳机驱动器（9mW@32Ω），无爆音
- 电源
- 单电源供电：1.8V - 3.3V
- 集成低噪声ALDO和DLDO
- 低功耗
- 播放和录制功耗：5mW
- 单电源供电：1.8V - 3.3V
- 数字接口
- I2C控制接口
- I2S音频数据串行接口
- 灵活特性
- 可编程PLL，实现灵活时钟
- 支持数字麦克风输入
- 封装
- 3mm×3mm 20引脚QFN
应用领域
- 音乐播放器/录音机
- IPC、DVR、NVR
- 行车记录仪
- 手机
- 便携式设备
