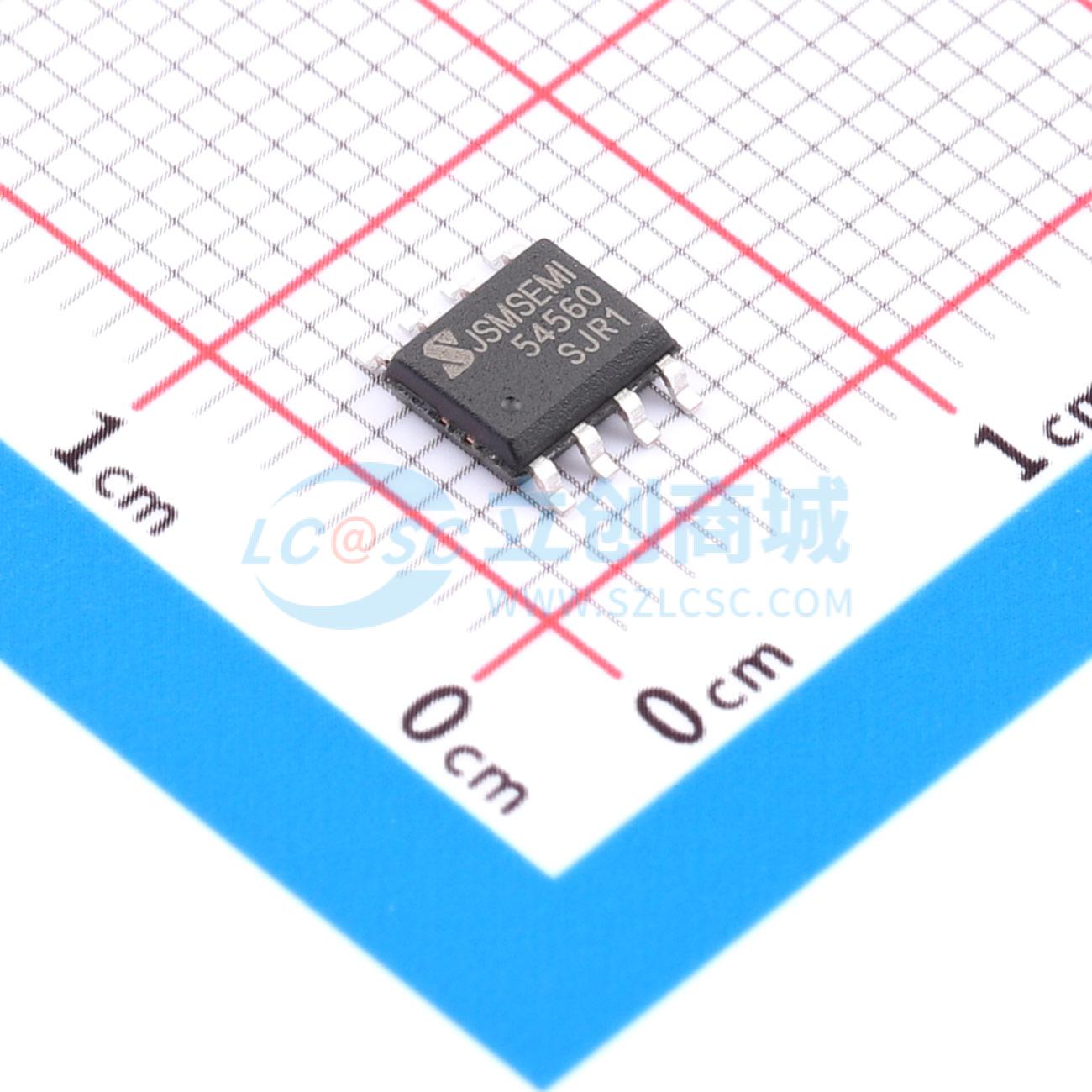

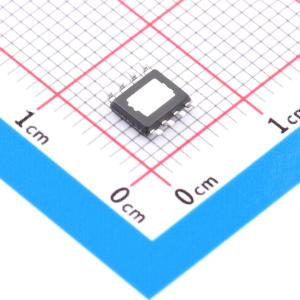

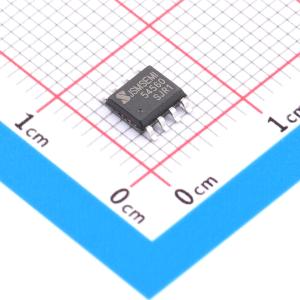

TPS54560BQDDARQ1-JSM
非同步降压DCDC转换器，具备高效睡眠模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TPS54560BQDDARQ1-JSM
- 商品编号
- C54320990
- 商品封装
- ESOP-8L
- 包装方式
- 编带
- 商品毛重
- 0.23944克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58V | |
| 输出电流 | 5A | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 120uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；外部补偿；频率同步；逐波限流；过流保护；EMI优化(抖频模式) |
商品概述
TPS54560是一款60V、5A的降压转换器，集成了一个83mΩ的高端MOSFET。它具有4.5V至60V的宽输入电压范围，适用于来自非稳压电源的各种应用，如工业或汽车应用。该器件采用峰值电流模式，支持通过外部电阻或外部时钟信号设置的宽可调开关频率范围。频率扩展频谱（FSS）使TPS54560在汽车应用中具有良好的电磁兼容性（EMI）。该器件在睡眠模式下的静态电流为120μA，关断电流为3.8μA，适用于电池供电系统。它集成了逐周期电流限制、热关断保护等保护功能，采用8引脚eSOP封装。
该器件采用固定频率峰值电流模式控制。内部时钟在每个周期启动集成的高端功率MOSFET导通，然后电感电流线性上升。当通过高端MOSFET的电流达到由误差放大器补偿引脚的补偿电压设置的阈值电平时，高端MOSFET关断。当高端MOSFET关断时，电感电流通过外部二极管放电，直到下一个时钟周期开始。集成的误差放大器和外部补偿构成反馈回路，将输出电压调节到参考电压。误差放大器将FB引脚的电压与0.8V的内部参考电压进行比较。负载电流增加会降低反馈。
商品特性
- 宽输入电压范围：4.5V - 60V
- 高达5A的连续输出电流
- 0.8V ± 1%的反馈参考电压
- 集成83mΩ高端功率MOSFET
- 可调频率100kHz至2.5MHz
- 可与外部时钟同步
- ±6%频率扩展频谱（FSS）
- 轻载时采用脉冲跳跃模式（PSM）实现高效率
- 睡眠模式下静态电流为120μA
- 采用eSOP - 8L封装
应用领域
- 12V、24V、48V工业电源系统
- 工业自动化和电机控制
- 车辆配件
- USB专用充电端口和电池充电器
