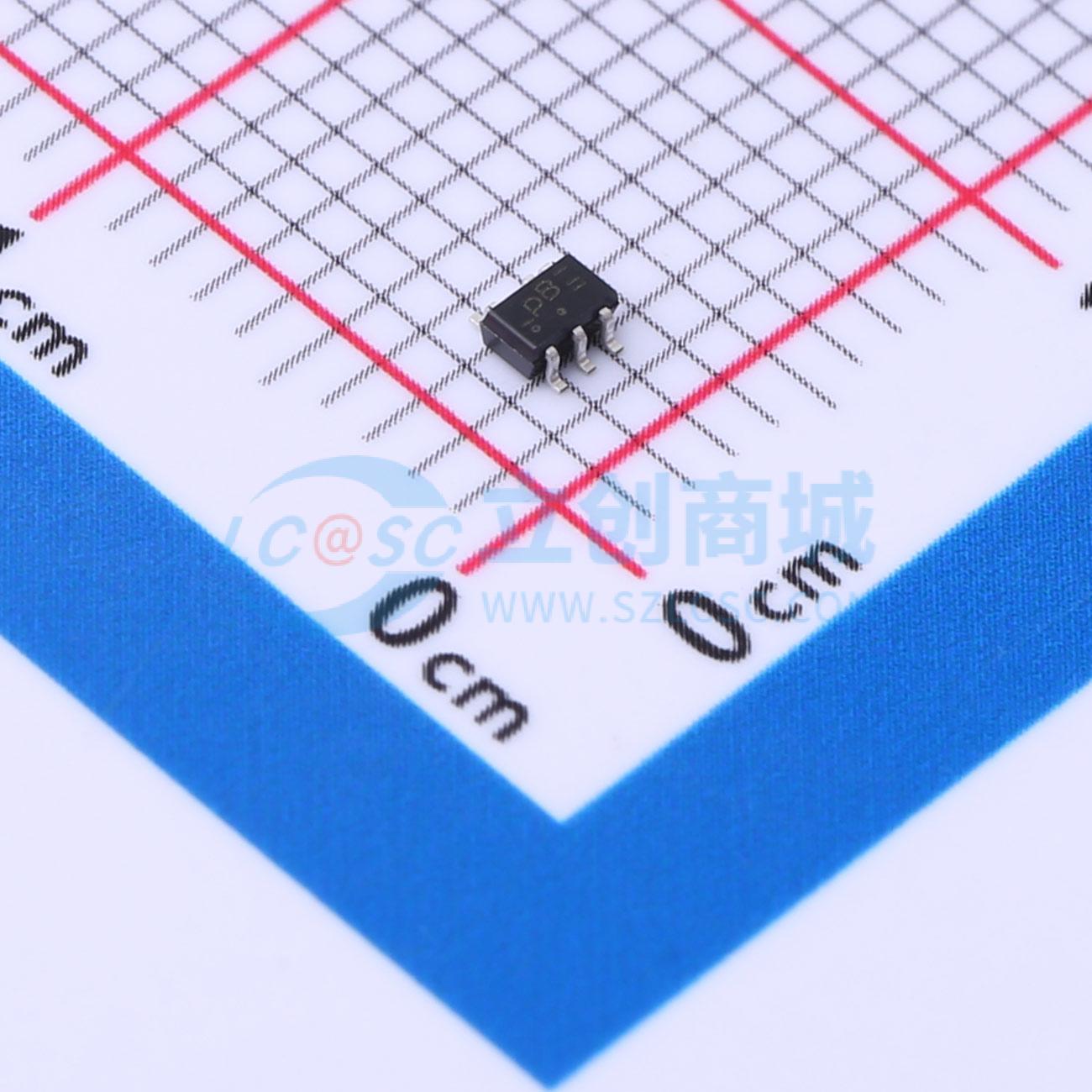

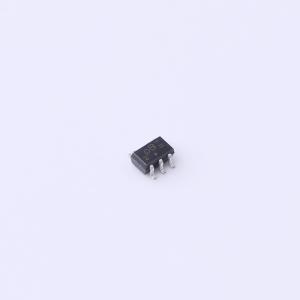

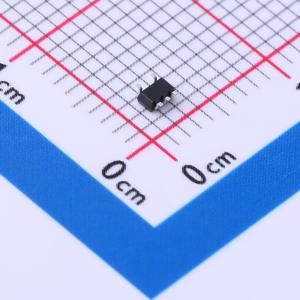

74AUP1G02GW,125
低功耗二输入或非门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AUP1G02 是一款单路 2 输入或非门。所有输入均具备施密特触发器功能,使该电路能够承受较慢的输入上升和下降时间
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AUP1G02GW,125
- 商品编号
- C554901
- 商品封装
- TSSOP-5-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 700mV~900mV | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 6.4ns@3.3V,30pF | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 单2输入NOR门
- 所有输入端具有施密特触发器动作,使电路能够容忍较慢的输入上升和下降时间
- 在整个VCC范围(0.8 V至3.6 V)内确保非常低的静态和动态功耗
- 适用于部分断电应用,使用IOFF电路
- IOFF电路禁用输出,防止设备断电时通过设备的潜在损坏回流电流
- 宽电源电压范围从0.8 V到3.6 V
- CMOS低功耗
- 高噪声免疫
- 超压耐受输入至3.6 V
- 低噪声过冲和下冲<10%的VCC
- IOFF电路提供部分断电模式操作
- 锁存性能超过100 mA每JESD 78 Class II
- 低静态功耗;ICC=0.9 μA(最大)
- 符合JEDEC标准
- JESD8-12 (0.8 V至1.3 V)
- JESD8-11 (0.9 V至1.65 V)
- JESD8-7 (1.2 V至1.95 V)
- JESD8-5 (1.8 V至2.7 V)
- JESD8-B (2.7 V至3.6 V)
- ESD保护
- HBM: ANSI/ESDA/JEDEC JS-001 class 3A 超过5000 V
- CDM: ANSI/ESDA/JEDEC JS-002 class C3 超过1000 V
- 多种封装选项
- 温度范围从-40℃到+85℃和-40℃到+125℃
应用领域
- 适用于部分电源关闭应用
优惠活动
购买数量
(3000个/圆盘,最小起订量 1 个)个
起订量:1 个3000个/圆盘
总价金额:
¥ 0.00近期成交0单
