RT3601EAGQW

带集成驱动器的信号相位PWM控制器，用于IMVP8移动CPU核心电源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 采用G-NAVP™（绿色原生AVP）拓扑，这是从具有电流模式控制的EA放大器的有限直流增益派生而来的专有拓扑，便于设置下垂以满足所有英特尔CPU的AVP（自适应电压定位）要求。基于G-NAVP™拓扑，还具有快速响应机制，可在负载瞬变期间优化AVP性能。支持具有各种运行状态的模式转换功能。内置串行VID（SVID）接口，可与英特尔IMVP8兼容CPU通信
品牌名称: RICHTEK(立锜)
商品型号: RT3601EAGQW
商品编号: C5142748

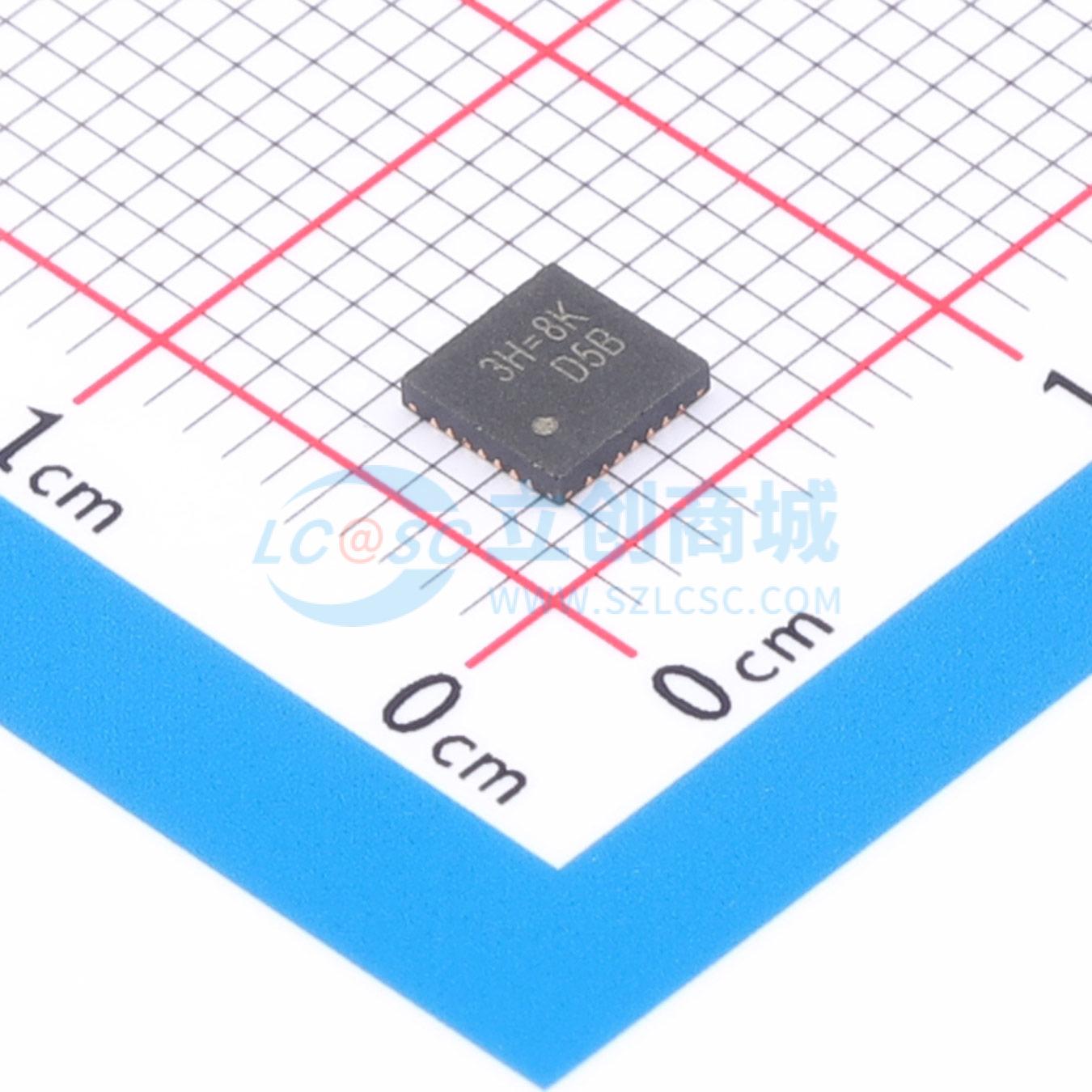

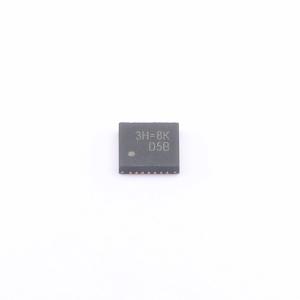

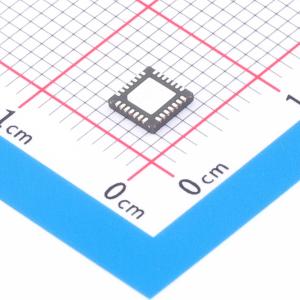

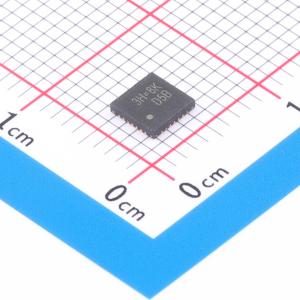

商品封装: WQFN-28(4x4)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

RT3601EA是一款符合IMVP8标准的CPU电源控制器，集成1个驱动器。它采用G-NAVP拓扑，这是立锜科技专有的、源自有限直流增益误差放大器结合电流模式控制的架构，便于设置下垂以满足英特尔CPU对自适应电压定位的所有要求。基于G-NAVP拓扑，RT3601EA还具备快速响应机制，以优化负载瞬态期间的AVP性能。它支持多种工作状态下的模式转换功能。内置串行VID接口，用于与符合英特尔IMVP8标准的CPU通信。RT3601EA支持动态VID功能，提供快、慢和衰减三种不同的转换速率。通过采用G-NAVP拓扑，其工作频率随VID、负载和输入电压变化，即使在连续导通模式下也能进一步提升效率。此外，结合恒流纹波恒定导通时间技术的G-NAVP拓扑，在整个输入/输出电压范围内提供卓越的输出电压纹波性能。内置高精度数模转换器，可将SVID代码转换为0.25V至1.52V的电压，步进为5mV。RT3601EA集成高精度模数转换器，用于平台设置功能，例如快速响应触发电平。此外，该设置功能还支持两路电源轨地址交换。它提供电源就绪输出信号，并具备完整的故障保护功能，包括过压、负压、过流和欠压锁定。RT3601EA采用小尺寸4x4 WQFN-28L封装。

商品特性

兼容英特尔IMVP8串行VID接口的电源管理状态
单相、集成1个MOSFET驱动器的脉宽调制控制器
G-NAVP拓扑
0.5% 数模转换器精度
差分远端电压检测
内置用于平台编程的模数转换器
精确的电流平衡
系统热补偿自适应电压定位
轻载条件下的二极管仿真模式，适用于多相或单相操作
快速瞬态响应
电源就绪指示器
热节流
电流监控输出
过压保护、过流保护、负压保护、欠压锁定
转换速率设置/地址翻转功能
电源轨地址灵活性
动态VID增强

应用领域

IMVP8英特尔核心供电
笔记本/台式电脑/服务器多相CPU核心供电
自适应电压定位降压转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	-
	采样率	-
	通道数	1
	工作电压	4.5V~24V
	接口类型	-
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+125℃

	属性	参数值
	信噪比	-
	时钟/振荡器	外置
	时钟频率(fc)	-
	基准电压源	内置
	可变增益	-
	ADC架构	-
	静态电流	-
	功能特性	软复位；欠压检测；上电复位
