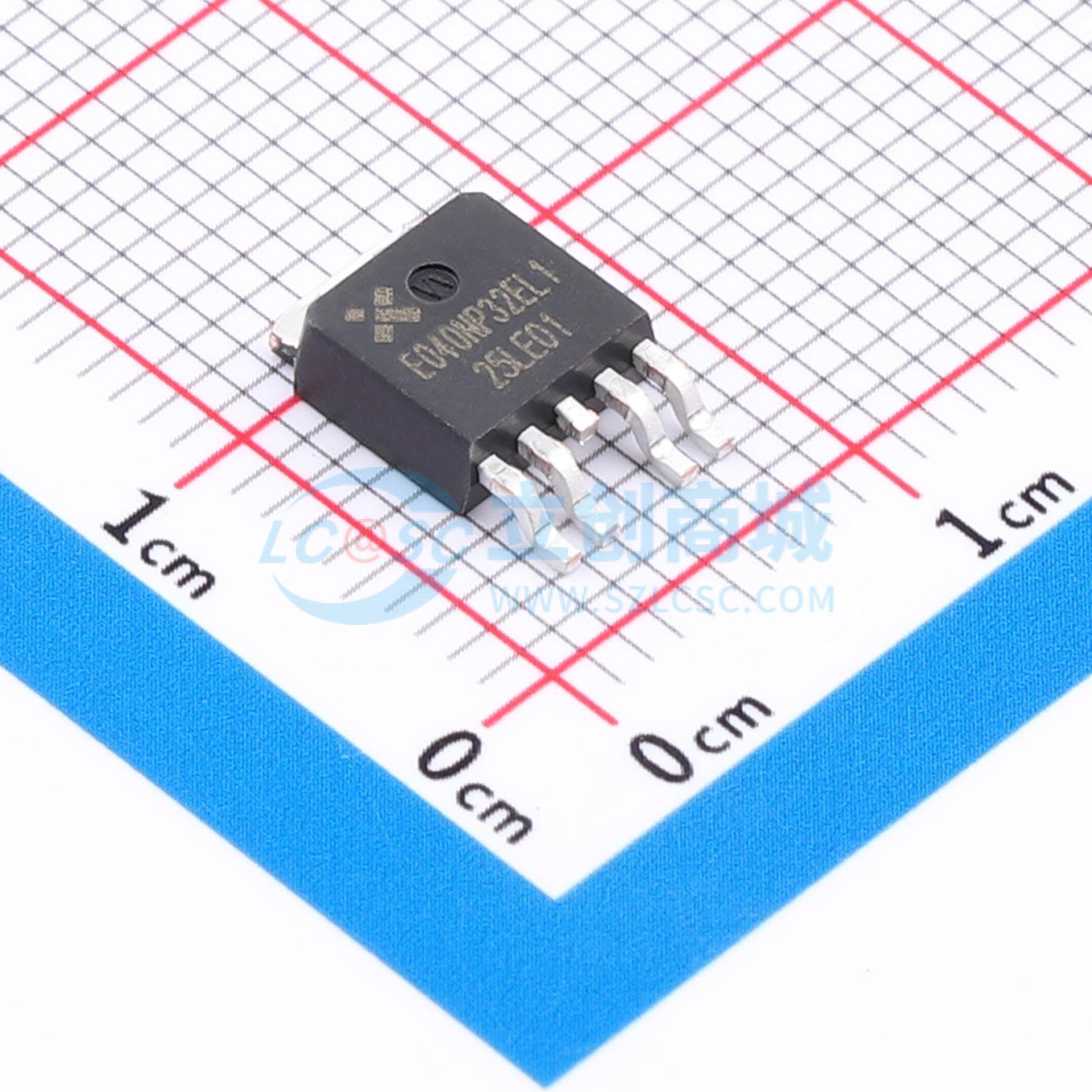

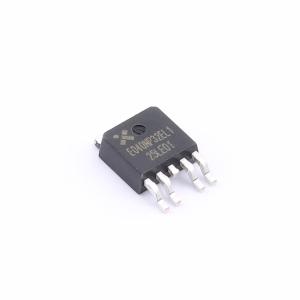

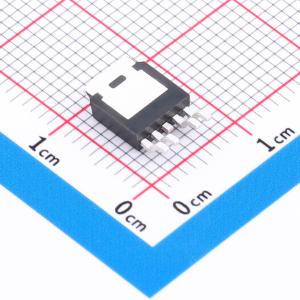

E040NP32EL1
N&P沟道40V MOSFET，低栅极电荷，高功率和电流处理能力，无铅，通过100% UIS和DVDS测试，适用于高频开关和同步整流
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双沟道，N沟道40V,36A,13mΩ@10V；P沟道：-40V,-22A,35mΩ@-10V
- 品牌名称
- Existar(毅芯达)
- 商品型号
- E040NP32EL1
- 商品编号
- C54308612
- 商品封装
- TO-252-4L
- 包装方式
- 编带
- 商品毛重
- 0.53208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 13mΩ@10V | |
| 耗散功率(Pd) | 29W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 34.5nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.16nF | |
| 反向传输电容(Crss) | 170pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 84pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低栅极电荷
- 高功率和电流处理能力
- 产品无铅
- 100%进行UIS测试，100%进行DVDS测试
应用领域
- DC/DC转换器
- 适用于高频开关和同步整流
