温馨提醒：图片仅供参考，商品以实物为准

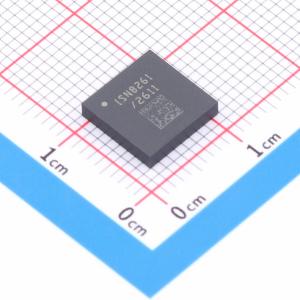

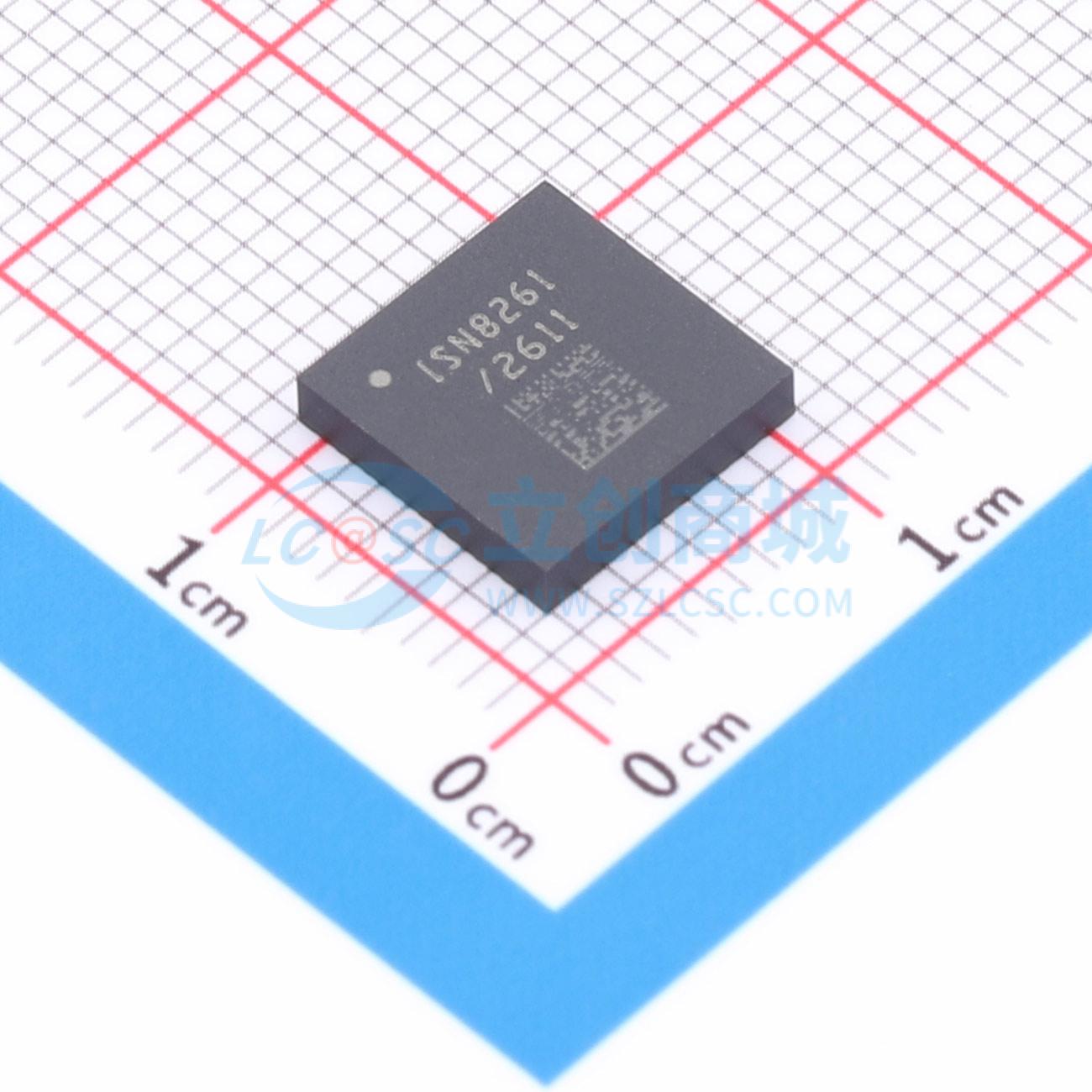

ISN8261-GMIT
以太网工业总线芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ISN8261是一款EtherCAT主站控制器，集成了两个以太网PHY，每个PHIY都包含一个全双工100BASE-TX收发器，并支持100MbpS(100BASE-TX)操作。
- 商品型号
- ISN8261-GMIT
- 商品编号
- C54308519
- 商品封装

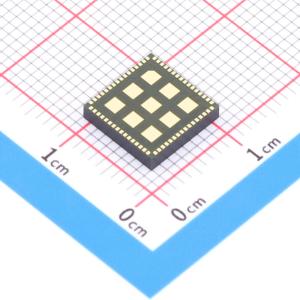

- LGA-64(9x9)
- 包装方式
- 托盘
- 商品毛重
- 2.616克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网控制器 | |
| MAC接口 | MII | |
| 工作电压 | 3.3V | |
| 集成PHY | 是 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 通信接口 | QSPI；HBI | |
| 存储空间 | 8KB | |
| 以太网速率标准 | 100BASE-TX | |
| 功能特性 | 可编程LED指示；上电复位 |
商品概述
ISN8261 是一款带有 2 个集成以太网 PHY 的 EtherCAT 主站控制器，每个 PHY 包含一个全双工 100BASE - TX 收发器，并支持 100Mbps（100BASE - TX）操作。ISN8261 主站控制器支持 1 - 128 台从站组网，并支持非冗余组网与冗余组网两种拓扑模式。在通信过程中，ISN8261 主站控制器发送/接收 EtherCAT 基本数据帧；为保证同步报文的实时性，分别单独实现了异步报文收发控制器和同步报文收发控制器，其中，异步报文收发控制器即时发送微控制器（MCU）传递的报文；而同步报文收发控制器则先缓存报文，然后在同步事件到来后，才发送报文；同步报文收发控制器与异步报文收发控制器分时复用以太网报文收发器，且同步报文收发控制器优先级比异步报文收发控制器高。ISN8261 实现了 64 - bit 分布式时钟（DC），可以达到与从站网络误差为±100ns 的 DC 同步，并产生同步信号协助微控制器 MCU 管理同步报文的收发。ISN8261 实现了 16 - bit 的异步并口和 QSPI 接口，允许微控制器（MCU）高效读写主站控制器的寄存器。其中，QSPI 支持的数据帧格式为：读：0xAA + 2 字节地址 + 3 字节 Dummy + 读数据；写：0x55 + 2 字节地址 + 写数据。
商品特性
- EtherCAT 主站控制器
- 内部集成 2 个百兆以太网 PHY 芯片
- I/O 电压 3.3V
- 内部集成 1.2V 稳压器
- 16 bit 异步并口
- QSPI 接口
- LGA - 64 封装
- 集成式高性能 100 Mbps 以太网收发器
- 符合 IEEE 802.3/802.3u 标准
- 自动极性检测与校正
- 自动线序自适应(Auto - MDIX)
- 1~128 台从站组网
- 异步报文收发
- 同步报文收发
- 1 冗余组网
- 64 - bit 分布式时钟(DC)
- 地址与数据复用
- 支持字节(8 - bit)与字(16 - bit)读写访问
- 支持 SPI MODE0
- 每周期传输 4 bit 数据
- 支持写字节掩码 DM
- 通信频率最高 25MHz
应用领域
运动控制卡
