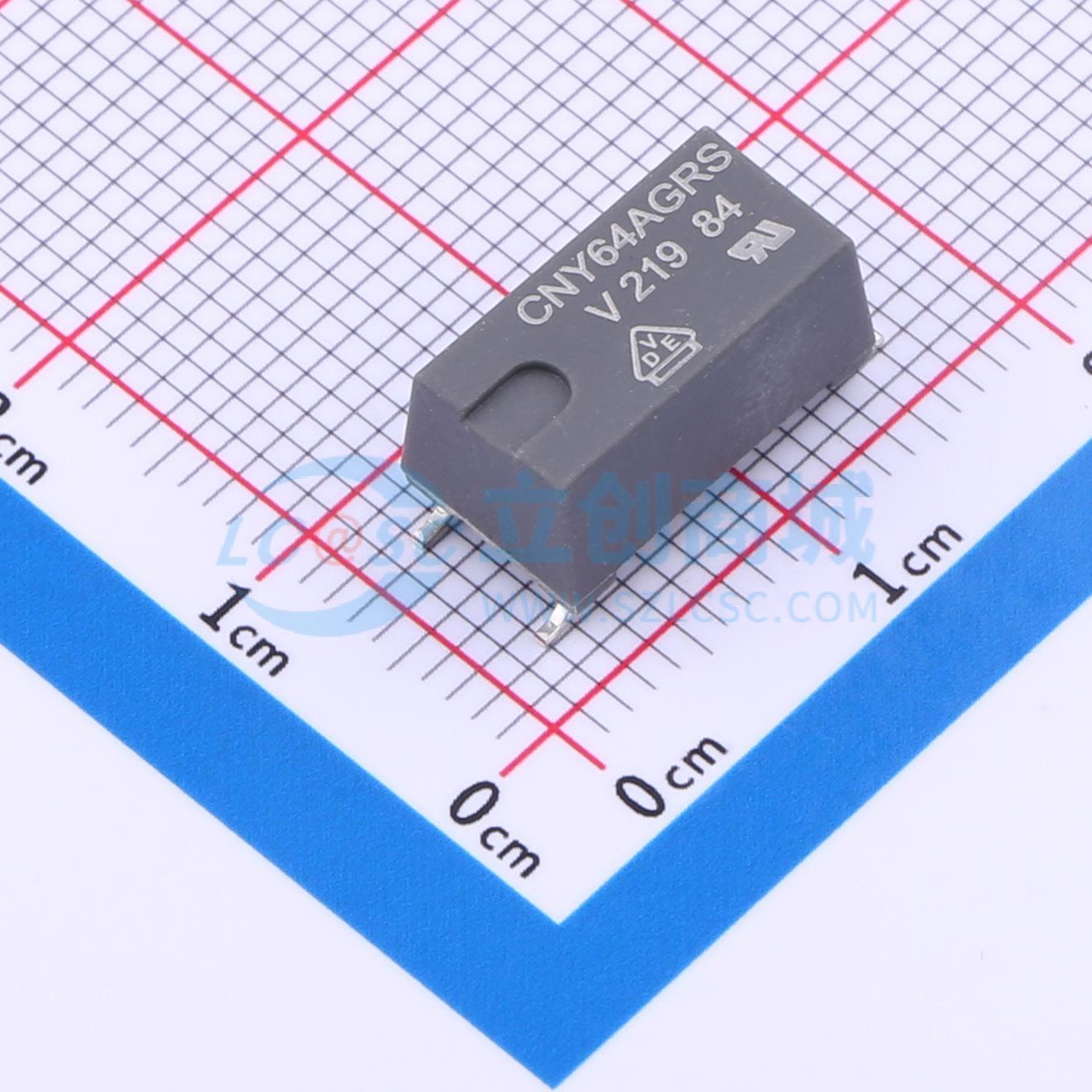

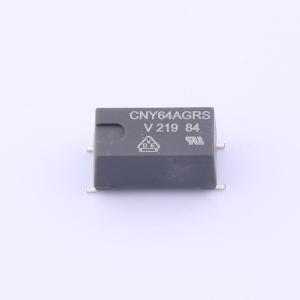

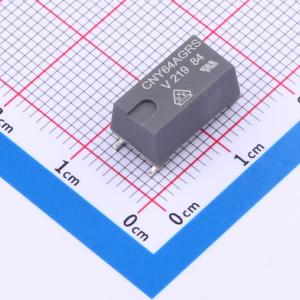

温馨提醒：图片仅供参考，商品以实物为准
CNY64AGRST
光电晶体管输出型光耦合器，极高隔离电压
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CNY6XST，高隔离电压SMD版本光耦合器由一个光电晶体管和一个砷化镓红外发射二极管在一个4引脚塑料封装中光耦合而成。 单个组件彼此相对安装，输入和输出之间的距离大于3mm，以满足最高安全要求。
- 品牌名称
- VISHAY(威世)
- 商品型号
- CNY64AGRST
- 商品编号
- C5142130
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 1.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.32V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 8.2kV | |
| 直流反向耐压(Vr) | 5V | |
| 负载电压 | 32V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@10mA,1mA | |
| 上升时间(tr) | 2.4us | |
| 下降时间 | 2.7us | |
| 工作温度 | -55℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 250mW | |
| 正向电流(If) | 75mA |
商品概述
- CNY6XST，高隔离电压SMD版本光耦合器由一个光电晶体管和一个砷化镓红外发射二极管在一个4引脚塑料封装中光耦合而成。
- 单个组件彼此相对安装，输入和输出之间的距离大于3mm，以满足最高安全要求。
商品特性
- 额定重复峰值电压（重复）ViORM = 1450 Vpeak
- 绝缘厚度 ≥ 3 mm
- 根据VDE 0303 / IEC 60112的耐漏电起痕电流：CTI ≥ 475
- 湿度敏感度等级MSL4
- 遵循定义的存储和焊接要求
应用领域
- 太阳能和风能诊断、监测和通信设备
- 焊接设备
- 高压电机
- 开关模式电源
- 线路接收器
- 计算机外设接口
- 微处理器系统接口
- 根据安全等级II（加强隔离）防止触电的安全保护隔离电路：
- 电源电压 ≤ 300 V时适用于应用等级I至IV
- 电源电压 ≤ 600 V时适用于应用等级I至IV
- 根据DIN EN 60747 - 5 - 5（VDE 0884 - 5），电源电压 ≤ 1000 V时适用于应用等级I至III
