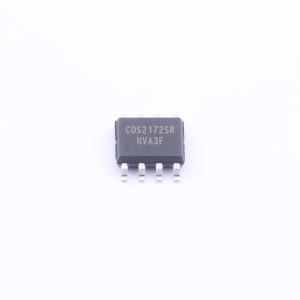

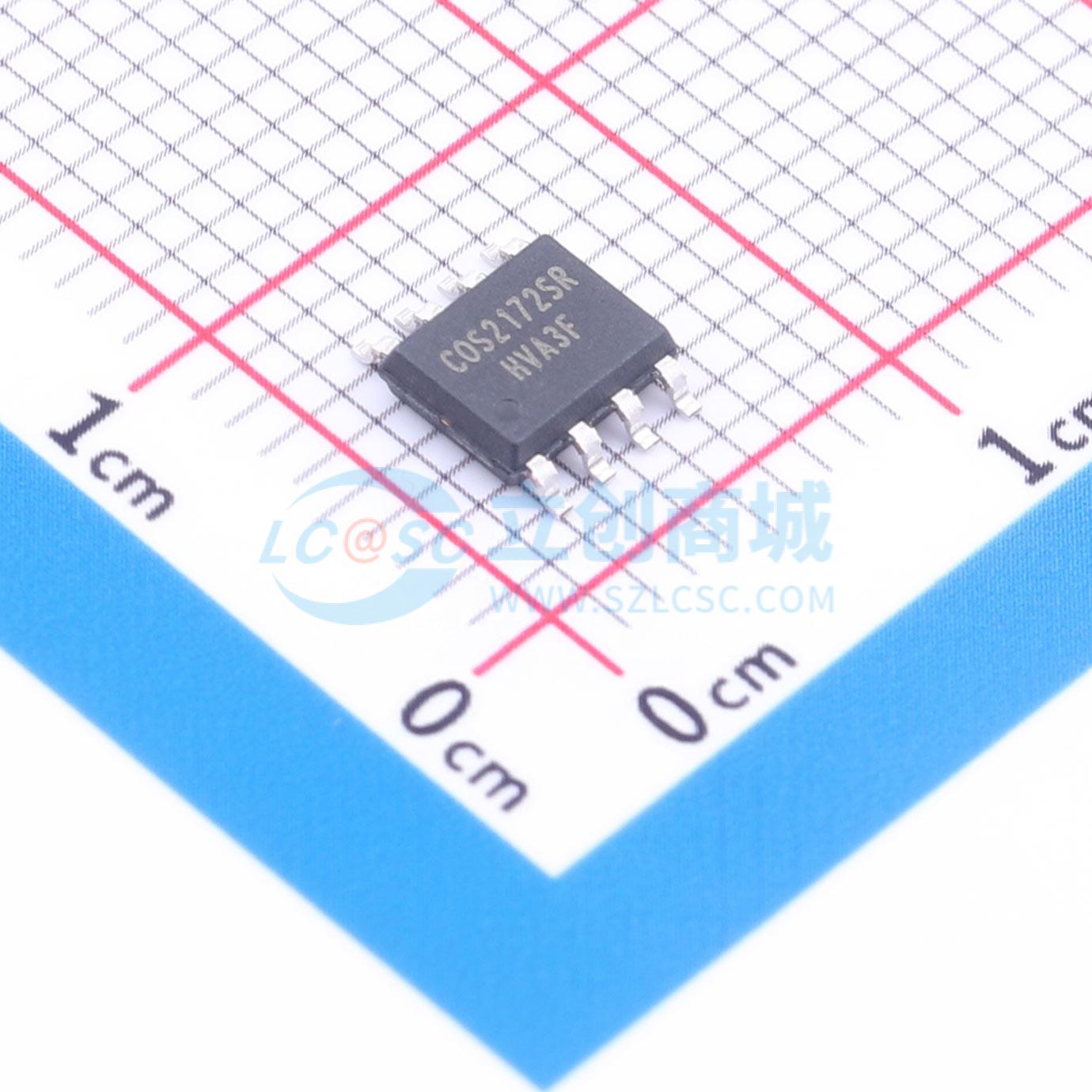

温馨提醒：图片仅供参考，商品以实物为准
COS2172SRC
单电源、轨到轨输入输出运算放大器，单位增益稳定，适用于单电源和电池供电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 40V低功耗轨至轨运放，2CH，4.5V-40V，10MHz， 700uA/ch， RRIO。商城规格书仅供参考，具体参考科山芯创官网最新资料手册。
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS2172SRC
- 商品编号
- C54300414
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1766克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 4.5V~40V | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 增益带宽积(GBW) | 10MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 10nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 10pA | |
| 静态电流(Iq) | 1.2mA | |
| 输出电流 | 40mA | |
| 输入失调电流(Ios) | 4pA | |
| 工作温度 | -40℃~+85℃ |
商品概述
COS172（单通道）、COS2172（双通道）和COS4172（四通道）是单电源、轨到轨输入输出放大器，工作电源范围为4.5V(±2.25V)至40V(±20V)。尽管静态电流较低，但COSx172系列仍具备出色的整体性能和通用性。
COSx172系列具有单位增益稳定性，典型增益带宽积为10MHz。它们具有高共模抑制比（CMRR）和电源抑制比（PSRR）性能，可采用单电源或双电源供电。输入信号可以超出电源轨，且不会引起相位反转。输出电压摆幅可达到距每个电源轨150mV以内，提供了最大的输出动态范围和出色的过载恢复能力。这些特性使COSx172系列非常适合单电源、电池供电的应用。它们可以作为许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围和性能。
商品特性
- 工作电源：单电源4.5V ~ 40V，或双电源±2.25V ~ ±20V
- 低静态电流：1.2mA
- 增益带宽积：10MHz
- 轨到轨输入和输出（RRIO）
- 压摆率：5.0V/μs
- 低失调漂移：±0.3μV/℃（典型值）
- 单位增益稳定
- 无相位反转
- RFI滤波输入
- 低输入偏置电流：10pA
- 扩展温度范围：-40℃至+125℃
- 小封装
- COS172提供SOT23 - 5/SOP - 8封装
- COS2172提供SOP - 8/MSOP - 8封装
- COS4172提供SOP14/TSSOP14封装
应用领域
- 汽车电子
- 传感器调理
- 自动增益控制（AGC）
- 电源模块中的跟踪放大器
- 电池供电仪器
- 测试设备
