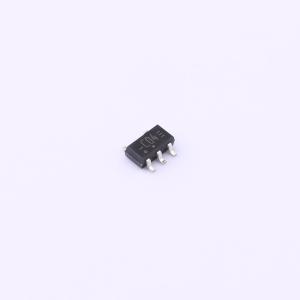

温馨提醒：图片仅供参考，商品以实物为准
74AHCT1G04GV,125
单路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AHC1G04、74AHCT1G04 是单反相器。输入具有过压容限。这一特性允许在混合电压环境中使用这些器件作为电平转换器
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AHCT1G04GV,125
- 商品编号
- C554559
- 商品封装
- SC-74A
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.7V | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 7.7ns@5V,50pF | |
| 系列 | 74AHCT系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 混合电压环境中的电平转换器
- 信号反相
- 低功耗逻辑电路
- 高噪声免疫应用
- 对称输出阻抗和平衡传播延迟要求的应用
- 需要CMOS或TTL输入电平的系统
- 工作温度范围为-40°C至+125°C的应用
- 需要ESD保护的应用
- 适用于多种封装选项的设计
