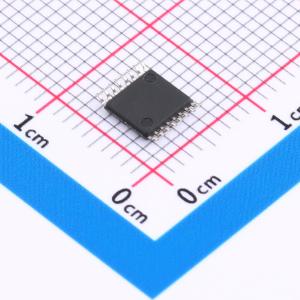

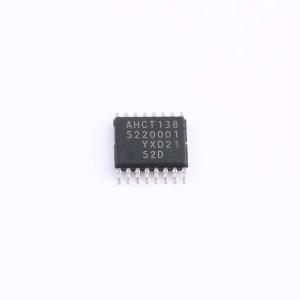

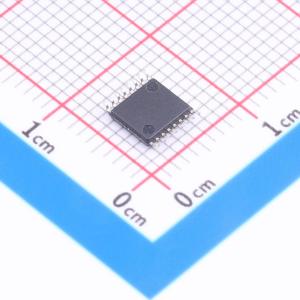

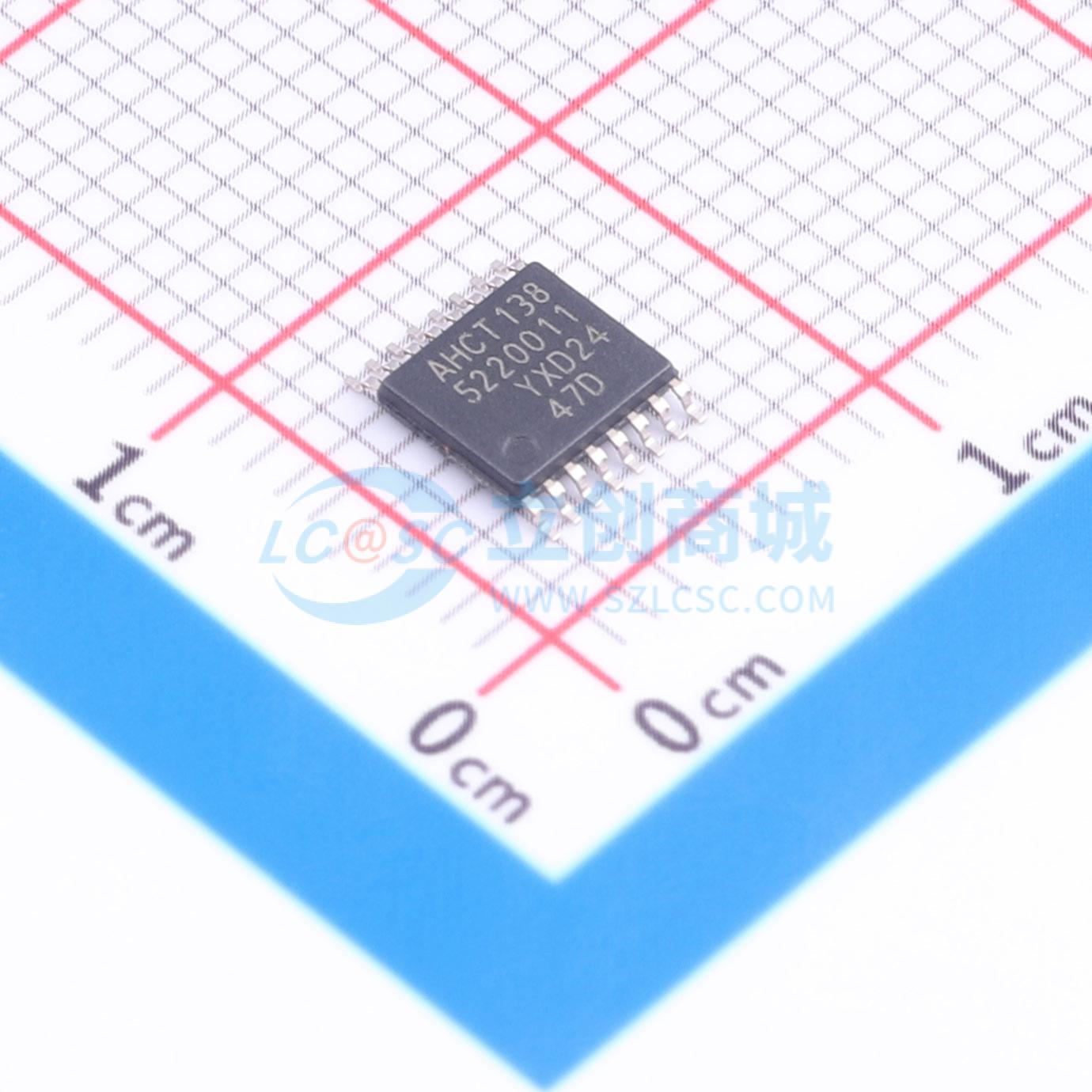

温馨提醒：图片仅供参考，商品以实物为准
74AHCT138PW,118
反相输出，3线-8线译码器/多路分配器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AHC138、74AHCT138是高速硅栅CMOS器件，引脚与低功耗肖特基TTL（LSTTL）兼容。它们符合JEDEC标准7A。74AHC138、74AHCT138是3线 - 8线译码器/多路分配器
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AHCT138PW,118
- 商品编号
- C554525
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 3/8 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 6.2ns@5V,50pF | |
| 静态电流(Iq) | 80uA | |
| 功能 | 反向 |
商品概述
74AHC138; 74AHCT138 是高速硅门CMOS器件，与低功耗肖特基TTL（LSTTL）引脚兼容。它们符合JEDEC标准第7A号规范。74AHC138; 74AHCT138 是一个3至8线解码器/多路信号分离器。它接受三个二进制加权地址输入（A0、A1和A2），当启用时，提供八个互斥的输出（Y0至Y7），当选中时这些输出为低电平。有三个使能输入：两个是低电平有效（E1和E2），一个是高电平有效（E3）。除非E1和E2为低电平且E3为高电平，否则每个输出都将为高电平。此多重使能功能允许通过仅使用四个74AHC138; 74AHCT138器件和一个反相器轻松并行扩展设备到1-of-32（5线至32线）解码器。74AHC138; 74AHCT138可以通过将其中一个低电平有效的使能输入用作数据输入，其余使能输入作为选通脉冲来用作八输出多路信号分离器。未使用的使能输入必须永久连接到其适当的高电平或低电平状态。
优惠活动
购买数量
(2500个/圆盘，最小起订量 1 个)个
起订量：1 个2500个/圆盘
总价金额：
￥ 0.00近期成交3单
