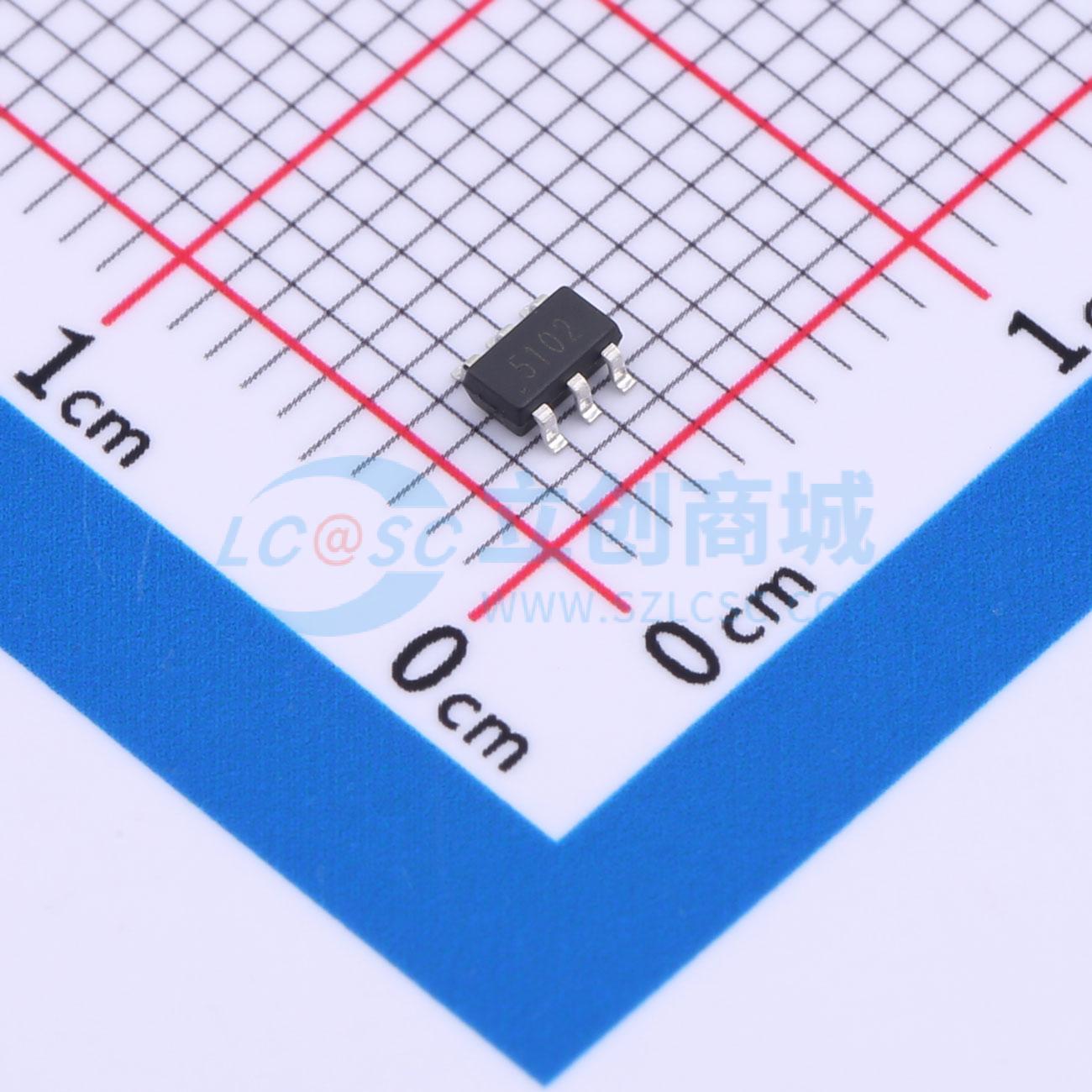

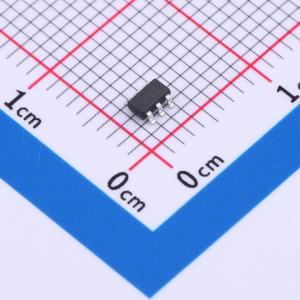

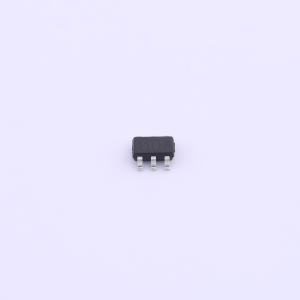

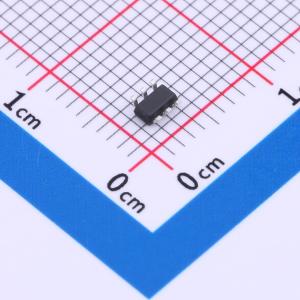

AT5102SG
双USB专用充电端口控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AT5102SG是一款双USB专用充电端口控制器，自动检测USB数据线电压，并根据不同的充电方案提供正确的电气签名。
- 品牌名称
- Agertech(艾吉芯)
- 商品型号
- AT5102SG
- 商品编号
- C5141738
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | 端口保护器 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 220uA |
商品概述
AT5102SG 是一款双 USB 专用充电端口控制器。自动检测功能监控 USB 数据线电压，并根据以下专用充电方案自动在数据线上提供正确的电气信号以对兼容设备进行充电：
- 分压 DCP，需要分别在 D+ 和 D- 线上施加 2 V 和 2.7 V
- BC1.2 DCP，需要将 D+ 线与 D- 线短接
- 中国电信标准 YD/T 1591-2009 短接模式，需要将 D+ 线与 D- 线短接
应用领域
- 车载充电器
- 车载USB电源充电器网络系统
- 其他USB充电器
