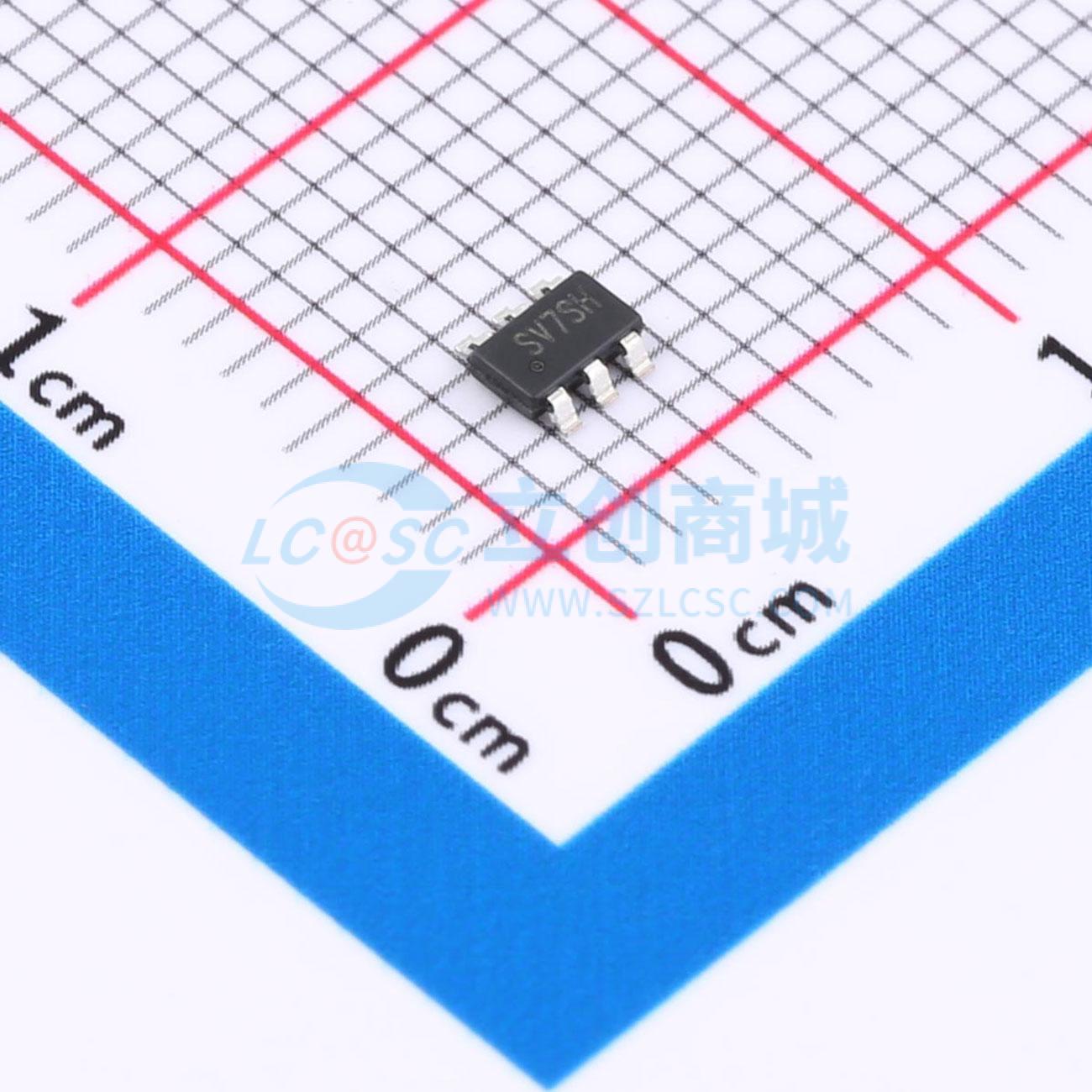

SGM3749YTN6G/TR

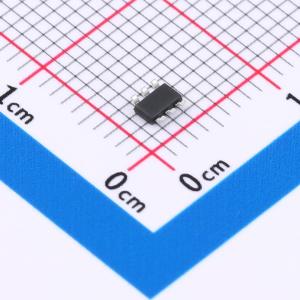

SGM3749YTN6G/TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM3749YTN6G/TR
- 商品编号
- C5141396
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~20V | |
| 开关频率 | 1.25MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 内置软启动；LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
SGM3749是一款带有40V额定集成开关FET的升压转换器，可驱动多达10个串联的LED。该升压转换器以1.25MHz的固定开关频率运行，开关电流限制为1.5A，适用于普通照明中的高亮度LED。默认的白光LED电流通过外部传感电阻R_SET设置，反馈电压调节为200mV，如典型应用所示。在运行过程中，可通过CTRL引脚使用PWM信号控制LED电流，脉冲宽度调制（PWM）信号决定反馈参考电压。在PWM模式下，SGM3749不会使LED电流产生突变，因此不会在输出电容上产生可听噪声。为实现最大程度的保护，该器件具有集成的开路LED保护功能，可在LED开路时禁用SGM3749，防止输出电压超过IC的绝对最大电压额定值。SGM3749采用绿色TDFN - 2×2 - 6L和TSOT - 23 - 6封装，工作环境温度范围为 - 40°C至 + 85°C。
商品特性
- 输入电压范围：3V至20V
- 10个LED的38V开路LED保护
- 200mV参考电压
- CTRL引脚上有600kΩ下拉电阻
- 1.5A开关FET，开关频率为1.25MHz
- PWM亮度控制
- 5kHz至100kHz PWM调光频率范围
- 在超过1:500的PWM范围内调光稳定
- 软启动功能
- 高达90%的效率
- 工作温度范围： - 40°C至 + 85°C
- 采用绿色TDFN - 2×2 - 6L和TSOT - 23 - 6封装
应用领域
- 高亮度LED照明
- 媒体尺寸显示屏的白光LED背光
