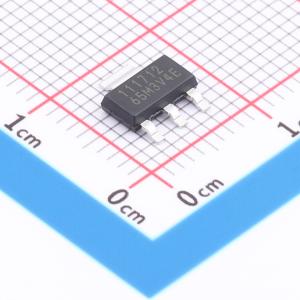

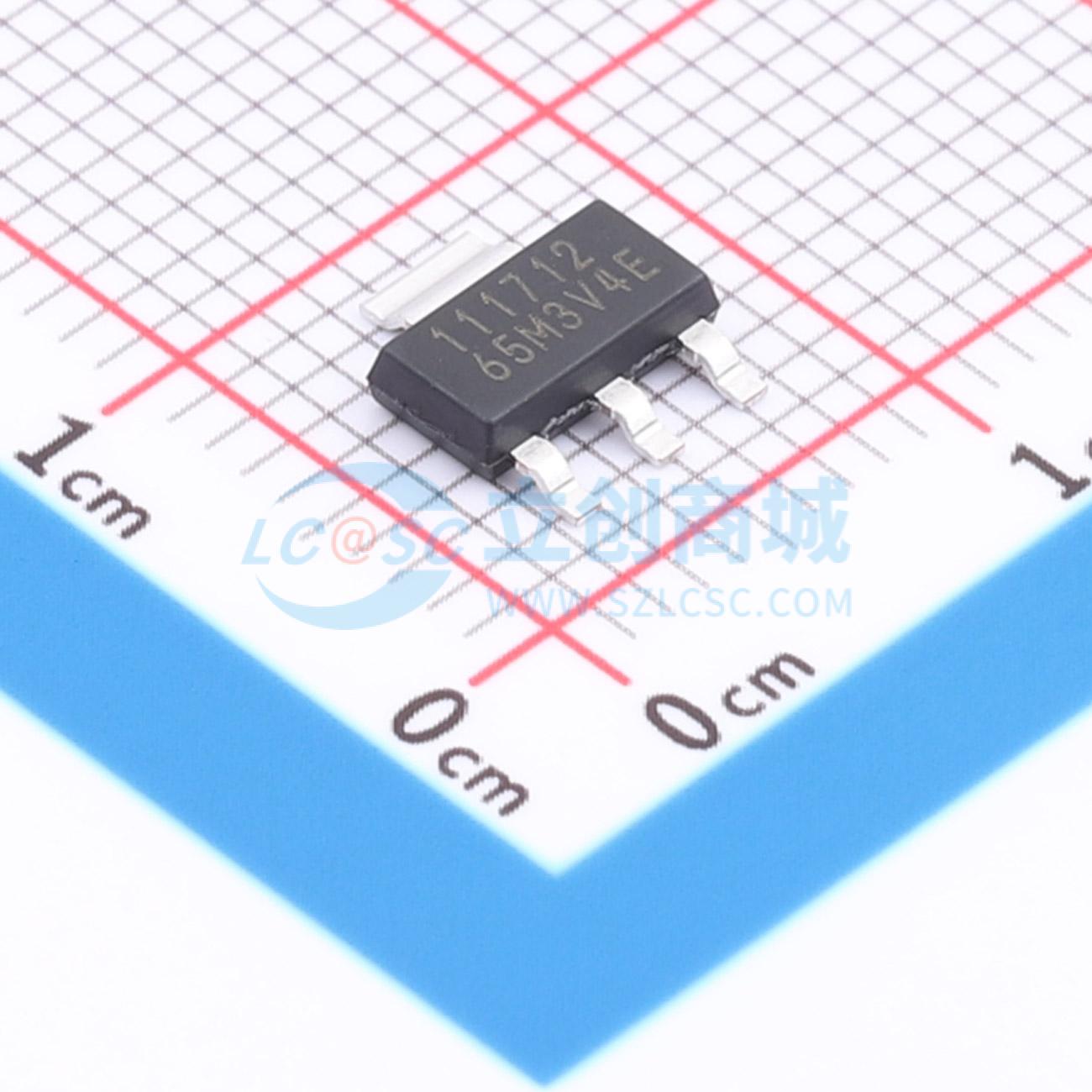

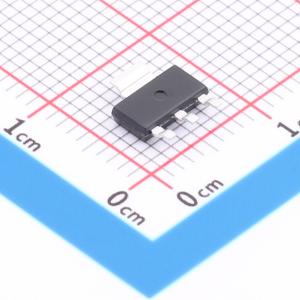

LM111712QDCYRQ1
LM111712QDCYRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM111712QDCYRQ1
- 商品编号
- C54284392
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 1.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 18V | |
| 输出电压 | 1.2V | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 65uA | |
| 功能特性 | 热关断；输出放电；内置软启动；输入欠压保护 | |
| 工作温度 | -40℃~+150℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
LM1117-Q1 是一款符合 AEC-Q100 标准的线性稳压器，适用于汽车应用。与传统的 x1117 稳压器相比，该器件提供了更高的性能、更严格的输出精度和低静态电流 IQ，可将待机功耗降至最低。LM1117-Q1 输入电压范围为 2.5V 至 18V（最大值为 20V）。该器件提供 1.2V、3.3V、5V 和 12V 固定输出电压。LM1117-Q1 的宽带宽 PSRR 性能通常在 1kHz 时大于60dB，在 1MHz 时大于 40dB，这减小了上游直流/直流转换器的开关频率。此外，LM1117-Q1 还具有内部软启动功能，可减少启动期间的浪涌电流，有助于通过尽可能减少输入电容需求来节省设计空间和成本。LM1117-Q1 具有折返电流限制，可在高负载电流故障或短路事件期间减少器件的功率耗散。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 温度等级1工作温度范围:-40℃ 至 +125℃，结温范围:-40℃ 至 +150℃
- 输入电压最大值:20V，工作范围:2.5V 至 18V
- 提供1.2V、3.3V、5V、12V固定输出电压；可根据要求提供0.8V 至 13.0V固定输出（100mV阶跃）
- 输出电流高达 1A
- 低静态电流IQ:典型值65μA
- ±1% 输出精度
- 高PSRR:1kHz 时为 60dB，1MHz 时为 40dB
- 内部软启动时间典型值为 500µs
- 内置折返电流限制和热保护
- 与 1µF 的陶瓷输出电容器搭配使用时可保持稳定
- 提供SOT-223 (DCY)、TO-252 (KVU)封装
应用领域
- 车载充电器
- 牵引逆变器
- 两轮车和三轮车牵引驱动器
- 直流/直流转换器系统
