温馨提醒：图片仅供参考，商品以实物为准

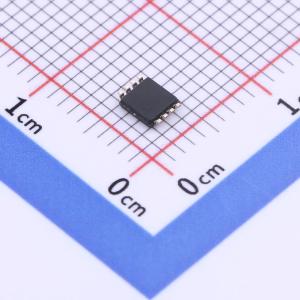

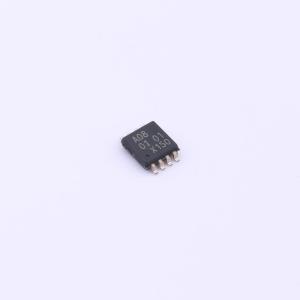

74AHC2G08DP,125
双路二输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74AHC2G08、74AHCT2G08 是双 2 输入与门。输入具有过压容限
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AHC2G08DP,125
- 商品编号
- C554354
- 商品封装
- TSSOP-8-3.0mm
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 3.94V；4.4V~4.5V；2.9V~3V；1.9V~2V | |
| 输出低电平(VOL) | 360mV~550mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.9ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 | |
| 功能特性 | 过压容忍输入 |
应用领域
- 混合电压环境中的电压转换器
- CMOS和TTL电平兼容的逻辑电路
- 高噪声免疫应用
- 低功耗CMOS逻辑电路
