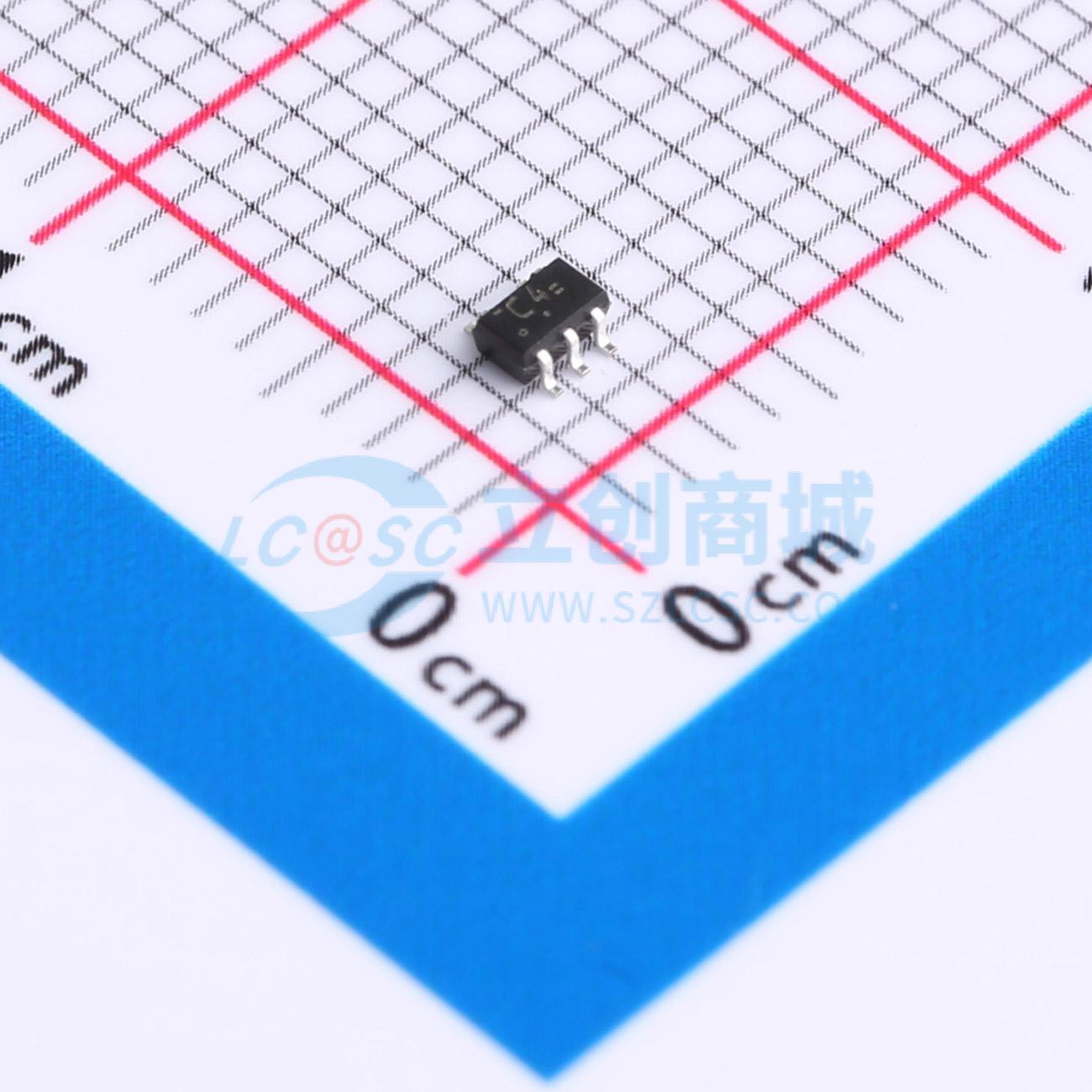

温馨提醒：图片仅供参考，商品以实物为准
74AHC1G4214GWH
14位除以 2计数器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一个14级分频器和振荡器。它由14个触发器组成。每个触发器将前一个触发器的频率除以2，因此该器件最多可计数到2¹⁴ = 16384。单反相级（X1到X2）用作晶体振荡器或外部振荡器的输入缓冲器。当用作缓冲器时，输出X2应悬空。输出（Q）的频率是施加到X1的频率除以16384。分频器在X1的负向转换时推进。X1输入具有过压容限。此特性允许该器件在混合电压环境中用作电压电平转换器。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AHC1G4214GWH
- 商品编号
- C554307
- 商品封装
- TSSOP-5-1.3mm
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | - | |
| 计数方向 | - | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 触发沿 | 下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 复位方式 | - | |
| 计时方式 | - | |
| 计数速率 | 165MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 23ns |
应用领域
- 时钟输入/振荡器引脚 - 适用于晶体振荡器或外部振荡器的输入缓冲
- 分频输出 - 用于频率分频
- 电压电平转换 - 在混合电压环境中作为电压电平转换器
