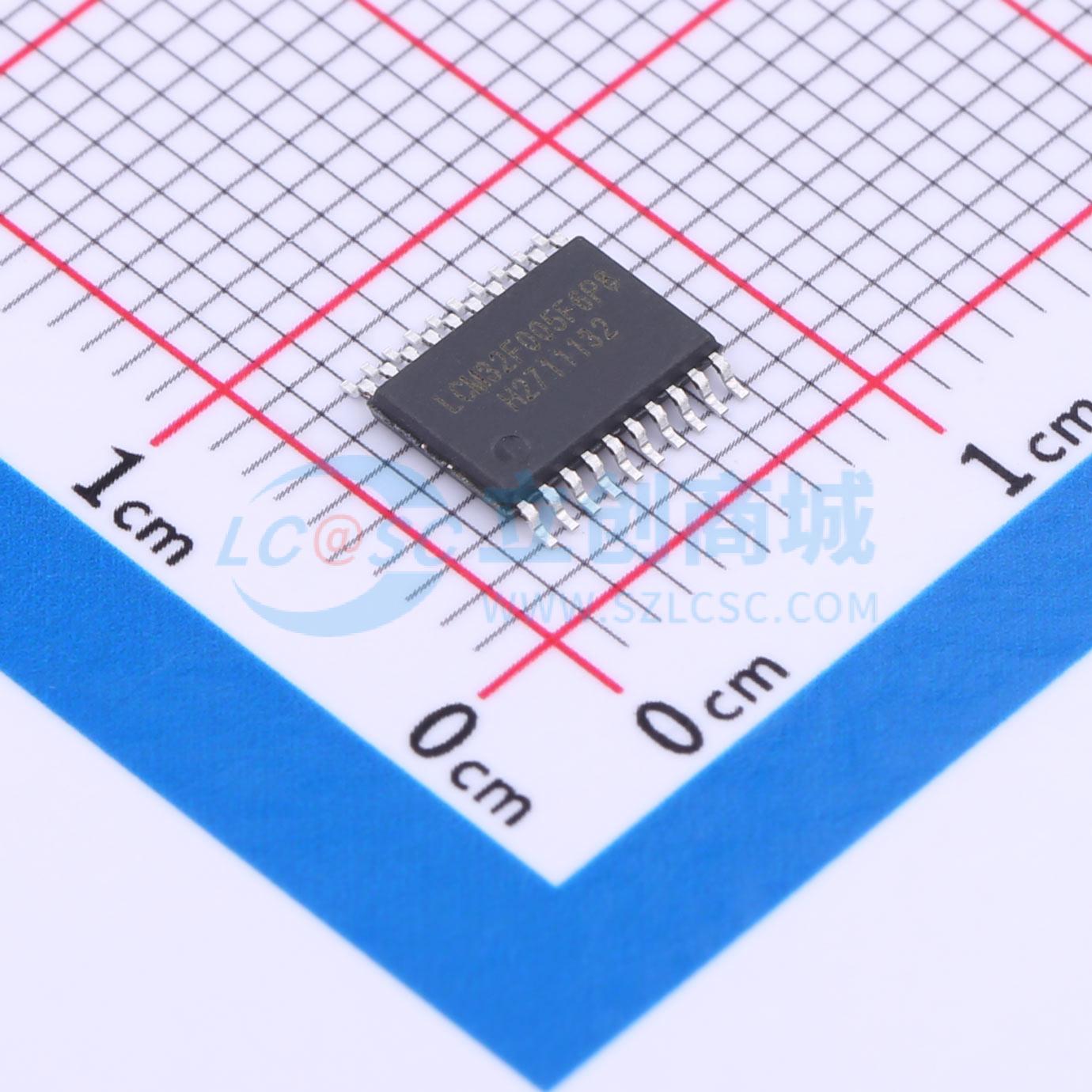

LCM32F005F6P8

32位ARM Cortex - M0 MCU，32KB Flash/4KB RAM，多达18个快速I/O端口，10个定时器，5个通信接口，1个ADC，2个DAC，3个比较器，3个运放，1个反电动势采样电路，1.8~5.5V

• 内核: 32位ARM Cortex - M0 MCU，最高96MHz工作频率，单周期乘法器，硬件除法器
• 32KBytes嵌入式Flash（位宽32bit），支持预取功能和读/写保护
• 4Kbytes SRAM（位宽32bit），分为两个独立分区，每个分区2Kbytes
• 1.8V到5.5V供电和I/O，两个LDO，一个用于低功耗的常开/备份电源域，一个用于系统运行的内核电源域，高精度上电、掉电复位（POR_PDR），可编程低压复位（LVR），8个低压复位点：1.6V、1.8V、2.0V、2.5V、2.8V、3.0V、3.5V、4.0V，可编程电压监测器（LVD），8个电压监测点：2.0V、2.2V、2.4V、2.7V、2.9V、3.1V、3.6V、4.5V
• 4MHz到20MHz的高速晶振（OSCH），内置出厂校准过的16MHz RC振荡器（RCH，1%精度），32KHz的低速晶振（OSCL），内置出厂校准过的24KHz RC振荡器（RCL，10%精度），内置PLL，最高输出144MHz，抖动小于100ps
• 休眠、停机、超低功耗停机，调试模式串行线调试口（SW - DP）
• 支持从Flash、SRAM、System Memory启动
• 支持串行在系统编程（ISP），支持在应用升级（IAP），提供UART、I2C、SSP接口支持
• 多达18个快速I/O端口，所有IO都可映射到16个外部中断，所有IO端口均可容忍5V信号，每个IO支持悬空输入/上拉输入/下拉输入/推挽输出/开漏输出/开源输出，大部分IO支持一到两路模拟通道，每个IO驱动能力和斜率两档可调
• 1个16位高级控制定时器TIM1，4个通道（带3个互补通道），支持输入捕获/输出比较/PWM输出/单脉冲输出，支持正交增量编码输入，支持死区控制和紧急刹车
• 1个16位通用定时器TIM3，4个通道，支持输入捕获/输出比较/PWM输出/单脉冲输出，支持正交增量编码输入
• 1个16位通用定时器TIM14，1个通道，支持输入捕获/输出比较/PWM输出/单脉冲输出
• 1个16位通用定时器TIM15，2个通道（带2个互补通道），支持输入捕获/输出比较/PWM输出/单脉冲输出，支持死区控制和紧急刹车
• 2个16位通用定时器TIM16/TIM17，1个通道（带1个互补通道），支持输入捕获/输出比较/PWM输出/单脉冲输出，支持死区控制和紧急刹车
• 1个16位基本定时器TIM6
• 1个独立看门狗定时器
• 1个窗口看门狗定时器
• 1个24位自减型系统时基定时器，TIM1、TIM15、TIM16和TIM17支持延时触发和防误触发机制
• WT钟表定时器，支持闹钟、周期性唤醒，可配置频率的蜂鸣信号输出
• 4个独立通道通用DMA，支持的外设包括SSP、I2C、UART、ADC、DAC、Timer
• CRC计算单元8位、16位、32位可配置生成多项式
• 1个I2C接口，支持主机/从机模式，支持100Kbps、400Kbps和1Mbps速率，支持7位/10位寻址模式，带FIFO和支持DMA
• 2个UART接口，支持CTS/RTS硬流控，最高波特率为4Mbps，带FIFO和支持DMA
• 2个SSP接口，支持主机/从机模式，支持Motorola SPI、TI SSI和NationalSemiconductor Microwire三种接口协议，4到16位的帧大小，最高速率达32Mbps，带FIFO和支持DMA
• 1个12位A/D转换器，最高转换速率为1.5MSPS，18个通道（16个外部通道，2个内部通道），内置温度传感器，包含两个独立的采样/保持电路，支持内部和外部参考电压：2.5V、3.3V、4V、5V、VDDA
• 2个10位D/A转换器，参考电压2.5V、4V、VDDA可选，DAC支持硬件触发和DMA传输，支持噪声波形和三角波形生成
• 3个模拟比较器，比较器的参考电压来自DAC输出、HALL_MID输出或者外部端口
• 3个运算放大器（OPA），OPA0/1/2放大倍数：1/2/4/6/10/16/20/32
• 反电动势采样电路（HALL_MID），三路外部电压输入采样，可用于电机控制
• 工作温度环境温度： - 40℃~ + 125℃，结温度： - 40℃~ + 125℃
• 96位芯片唯一ID，封装形式：TSSOP20、QFN20

• 电机控制
• 数据传输和存储一致性验证
• 实时操作系统
• 通用定时器应用
• 看门狗功能
• 通信接口（I2C、UART、SSP）
• 模拟信号处理
• 低功耗应用
• 高精度温度监测
• 电压监测和复位管理
• 在线编程和升级
