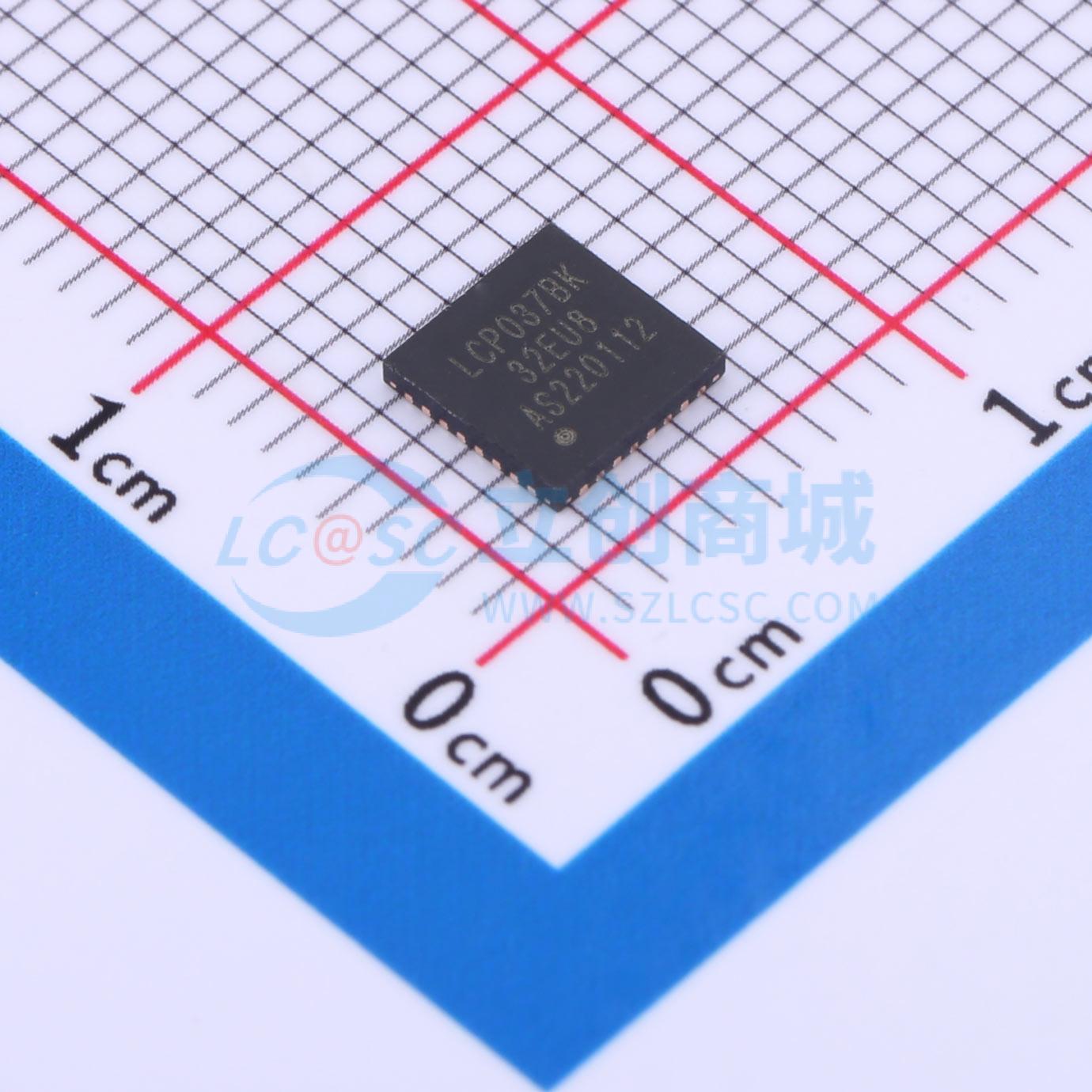

温馨提醒：图片仅供参考，商品以实物为准
LCP037BK32EU8
32位电机专业芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LNCHIP(领芯微)
- 商品型号
- LCP037BK32EU8
- 商品编号
- C5140367
- 商品封装
- QFN-32
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
参数完善中
商品概述
LCP037BK32EU8 是32 位内核的面向电机控制等应用领域的高性能处理器，同时集成了三相半桥栅极驱动模块，可直接驱动6 个N 型MOSFET。 预驱芯片是一款高性价比的大功率 MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压保护电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。芯片高端的工作电压可达 260V，低端 VDDP 的电源电压范围宽 4.5V~20V。该芯片具有闭锁功能防止输出功率管同时导通，输入通道 HIN 和 LIN 内建了下拉电阻，在输入悬空时使上、下功率 MOS 管处于关闭状态，输出电流能力 10+0.8A/-1.2A。
商品特性
- 高端悬浮自举电源设计，耐压高达260V
- 集成三路独立半桥驱动
- 适应5V、3.3V 输入电压
- 最高频率支持500KHz
- 低端VDDP 电压范围7V - 20V
- 输出电流能力 |0 + 0.8A / -1.2A
- VDDP 和VB 带欠压保护
- 内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- HIN 输入通道高电平有效，控制高端HO 输出
- LIN 输入通道高电平有效，控制低端LO 输出
