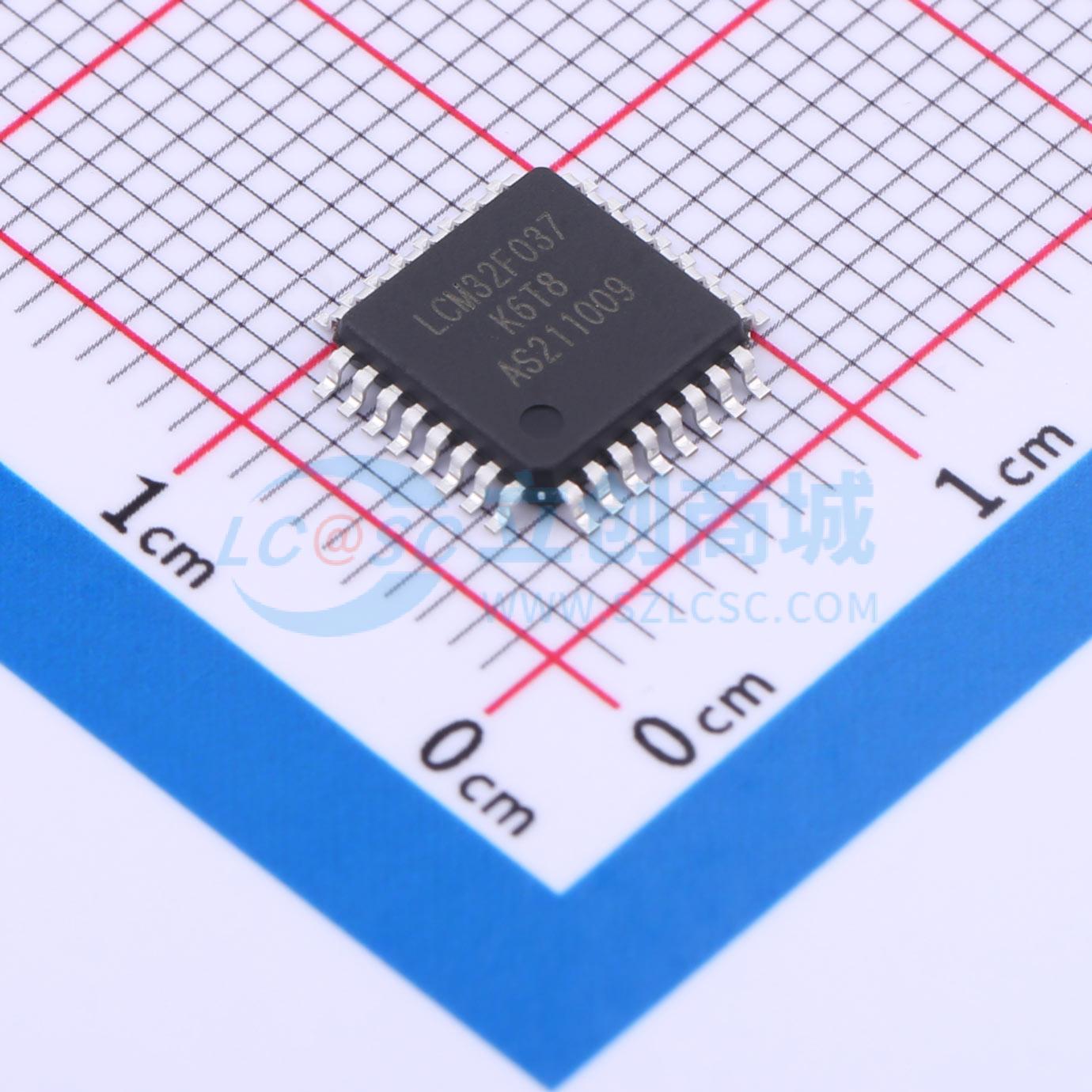

温馨提醒：图片仅供参考，商品以实物为准
LCM32F037K6T8
32位通用微控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- LNCHIP(领芯微)
- 商品型号
- LCM32F037K6T8
- 商品编号
- C5140363
- 商品封装
- LQFP-32
- 包装方式
- 托盘
- 商品毛重
- 3.65克(g)
商品参数
参数完善中
商品概述
32 位ARM Cortex-M0 MCU，32KB Flash/4KB RAM，高达30 个快速I/O，10 个定时器，5 个通信接口，1 个ADC，2 个DAC，3 个比较器，3 个运放，1 个反电动势采样电路，1.8~5.5V
商品特性
- 内核：32 位ARM Cortex-M0 MCU
- 最高96MHz 工作频率
- 单周期乘法器
- 硬件除法器
- 存储器
- 32KBytes 嵌入式Flash（位宽32bit），支持预取功能和读/写保护
- 4Kbytes SRAM（位宽32bit），分为两个独立分区，每个分区2KBytes
- 复位和电源管理
- 1.8V 到5.5V 供电和I/O
- 两个LDO，一个用于低功耗的常开/备份电源域，一个用于系统运行的内核电源域
- 高精度上电、掉电复位（POR_PDR）
- 可编程低压复位（LVR），8 个低压复位点：1.6V、1.8V、2.0V、2.5V、2.8V、3.0V、3.5V、4.0V
- 可编程电压监测器（LVD），8 个电压监测点：2.0V、2.2V、2.4V、2.7V、2.9V、3.1V、3.6V、4.5V
- 时钟系统
- 4MHz 到20MHz 的高速晶振（OSCH）
- 内置出厂校准过的16MHz RC 振荡器（RCH，1% 精度）
- 32KHz 的低速晶振（OSCL）
- 内置出厂校准过的24KHz RC 振荡器（RCL，10% 精度）
- 内置PLL，最高输出144MHz，抖动小于100ps
- 低功耗
- 休眠、停机、超低功耗停机
- 调试模式
- 串行线调试口（SW-DP）
- 启动模式
- 支持从Flash、SRAM、System Memory 启动
- 编程模式
- 支持串行在系统编程（ISP）
- 支持在应用升级（IAP），提供UART、I2C、SSP 接口支持
- 多达30 个快速I/O 端口
- 所有IO 都可映射到16 个外部中断
- 所有IO 端口均可容忍5V 信号
- 每个IO 支持悬空输入/上拉输入/下拉输入/推挽输出/开漏输出/开源输出
- 大部分IO 支持一到两路模拟通道
- 每个IO 驱动能力和斜率两档可调
- 10 个定时器
- 1 个16 位高级控制定时器TIM1，4 个通道（带3 个互补通道），支持输入捕获/输出比较/PWM 输出/单脉冲输出，支持正交增量编码输入，支持死区控制和紧急刹车
- 1 个16 位通用定时器TIM3，4 个通道，支持输入捕获/输出比较/PWM 输出/单脉冲输出，支持正交增量编码输入
- 1 个16 位通用定时器TIM14，1 个通道，支持输入捕获/输出比较/PWM 输出/单脉冲输出
- 1 个16 位通用定时器TIM15，2 个通道（带2 个互补通道），支持输入捕获/输出比较/PWM 输出/单脉冲输出，支持死区控制和紧急刹车
- 2 个16 位通用定时器TIM16/TIM17，1 个通道（带1 个互补通道），支持输入捕获/输出比较/PWM 输出/单脉冲输出，支持死区控制和紧急刹车
- 1 个16 位基本定时器TIM6
- 1 个独立看门狗定时器
- 1 个窗口看门狗定时器
- 1 个24 位自减型系统时基定时器
- TIM1、TIM15、TIM16 和TIM17 支持延时触发和防误触发机制
- WT 钟表定时器
- 支持闹钟、周期性唤醒
- 可配置频率的蜂鸣信号输出
- 通用DMA
- 4 个独立通道
- 支持的外设包括SSP、I2C、UART、ADC、DAC、Timer
- CRC 计算单元8 位、16 位、32 位可配置生成多项式
- 多达5 个通信接口
- 1 个I2C 接口，支持主机/从机模式，支持100Kbps、400Kbps 和1Mbps 速率，支持7 位/10 位寻址模式，带FIFO 和支持DMA
- 2 个UART 接口，支持CTS/RTS 硬流控，最高波特率为4Mbps，带FIFO 和支持DMA
- 2 个SSP 接口，支持主机/从机模式，支持Motorola SPI、TI SSI 和NationalSemiconductor Microwire 三种接口协议，4 到16 位的帧大小，最高速率达32Mbps，带FIFO 和支持DMA
- 1 个12 位A/D 转换器
- 最高转换速率为1.5MSPS
- 18 个通道（16 个外部通道，2 个内部通道）
- 内置温度传感器
- 包含两个独立的采样/保持电路
- 支持内部和外部参考电压：2.5V、3.3V、4V、5V、VDDA
- 高速D/A 转换器和模拟比较器
- 2 个10 位D/A 转换器，参考电压2.5V、4V、VDDA 可选
- DAC 支持硬件触发和DMA 传输，支持噪声波形和三角波形生成
- 3 个模拟比较器，比较器的参考电压来自DAC 输出、HALL_MID 输出或者外部端口
- 反电动势采样电路（HALL_MID）
- 三路外部电压输入采样，可用于电机控制
- 工作温度
- 环境温度：-40℃~+125℃
- 结温度：-40℃~+125℃
- 96 位芯片唯一ID
应用领域
- 电机控制
- 数据传输或存储的一致性验证
- 实时操作系统
- 作为看门狗在发生问题时复位整个系统
- 作为自由运行的定时器为应用程序提供超时管理
- 生成可配置频率的蜂鸣信号输出
- 通过通信接口对Flash进行在应用编程和升级
- 模拟信号处理
- 正交增量编码输入
- 霍尔效应传感器的数字输出处理
- 硬件流控
- 温度监测
