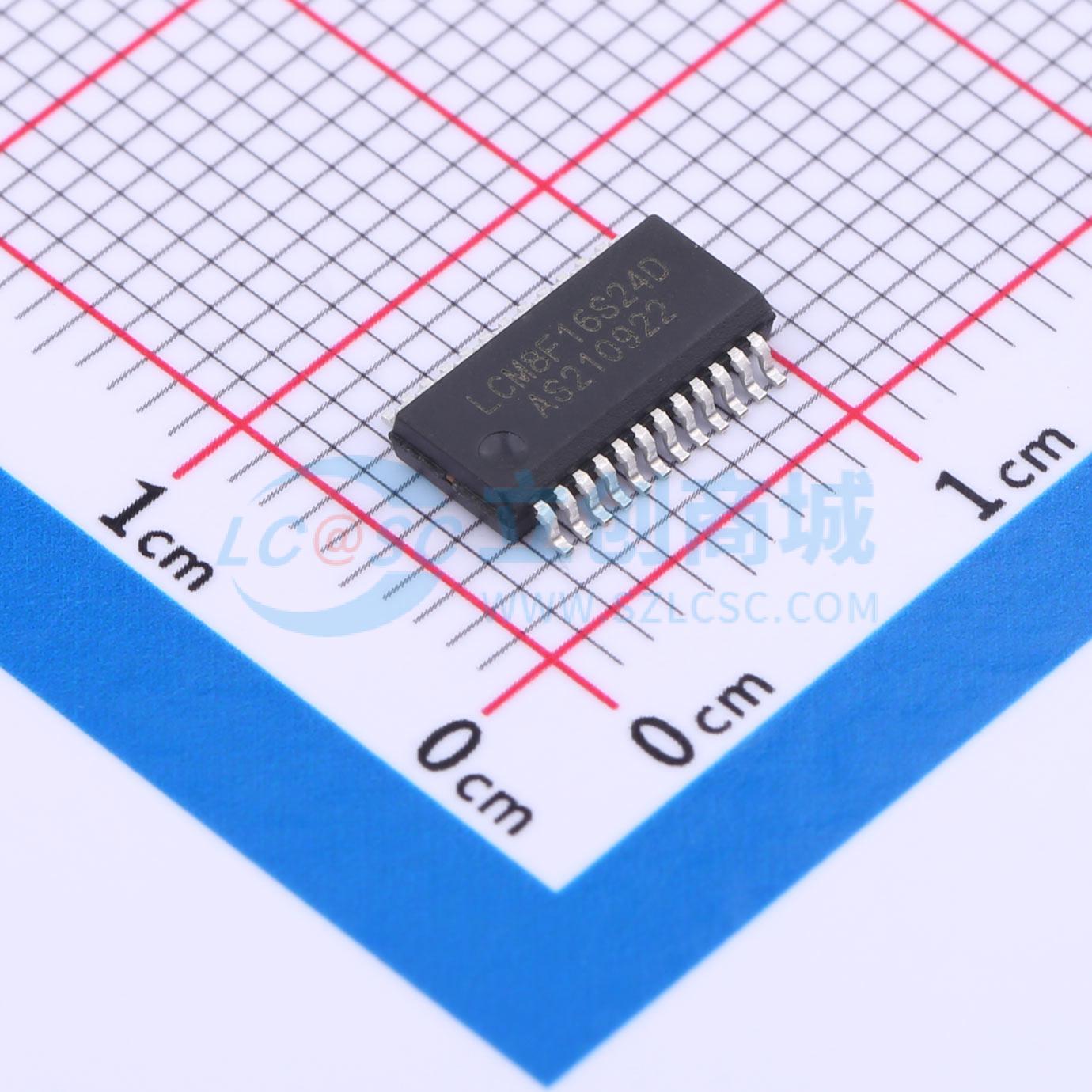

LCM8F16S24D

LCM08F16SS24 是一款集成12 位ADC 的8 位MCU。它采用LC51 核，内置16K 字节Flash、512 字节RAM 及256 字节E2PROM，内置8MHz 高精度RC 振荡、轨到轨的模拟比较器、12 位高精度ADC，具有灵活的时钟系统、丰富的定时器资源和通讯接口，使其适合多种控制应用。2.0V~5.5V 的工作电压范围、极低待机显示电流、超低停机电流，使其特别适合电池供电应用的系统。

• 8 位LC51 CPU：兼容MCS51 指令集；双DPTR；增加软件陷阱指令
• 片上存储器：16K + 64 字节FLASH，数据保持时间大于10 年，写周期 > 1000 次；256 字节EEPROM，数据保持时间大于10 年，写周期 > 10000 次；512 字节RAM；支持在系统编程（ISP），仅需5 个管脚（包括VDD 和VSS 在内）；支持FLASH 分页加密，每512 字节单独读写可控
• 电源和复位：工作电压：VDD = 2.0V~5.5V；内置上电复位电路（POR）；内置低压复位电路（LVR），8 个复位点可选：1.8V、2.0V、2.5V、2.6V、2.8V、3.0V、3.5V、4.0V；内置低压检测电路（LVD），8 个检测点可选：2.2V、2.4V、2.5V、2.7V、2.9V、3.1V、3.65V、4.5V；内置看门狗定时器（WDT）
• 时钟系统：内置32KHz 低频RCL；内置8MHz 高精度RCH，精度±1.5% @ VDD = 2.0~5.5V，TA = -40℃~105℃；外部高频振荡1~8MHz，或者外部低频振荡32.768KHz，两者复用同一组管脚，由信息区配置；系统时钟分频：8/4/2/1 MHz；CPU 最高主频8MHz @ VDD = 2.5V~5V；4MHz @ VDD = 2.0~2.5V
• 模拟：1 路轨到轨的模拟比较器（ACMP），内置16 级电阻分压参考电平，内置基准电压可被选为电阻分压源
• 内置电阻型LCD 驱动器，电阻型LCD 对比度8 级可调，3 种驱动能力可选，具有快速充电模式；最大可支持4x11 段，6x9 段；1/2，1/3 偏置可选
• 输入/输出：最大支持24 个I/O 端口；每个IO 都可设置成4 种模式：悬空输入/上拉输入/推挽输出/开漏输出；I/O 驱动能力和斜率可调节；P0/P1/P2/P3 口具有键盘中断唤醒功能；中断极性可设；2 路外部中断输入；中断极性可设

• 电池供电应用的系统
• 多种控制应用
