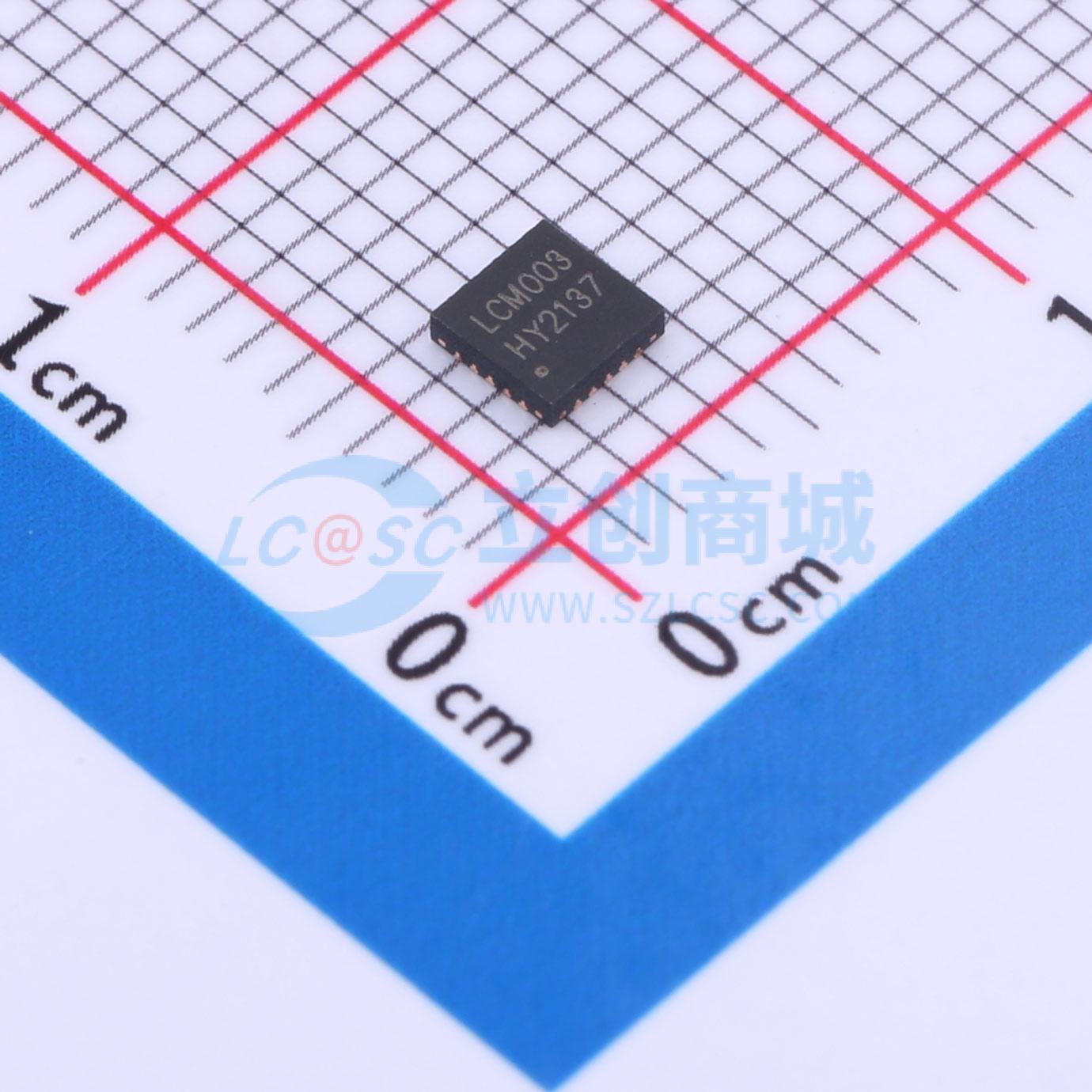

LCM08F003GQ20
8位通用微控制器
- 品牌名称
- LNCHIP(领芯微)
- 商品型号
- LCM08F003GQ20
- 商品编号
- C5140359
- 商品封装
- QFN-20
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
参数完善中
商品概述
LCM08F003G是一款集成前端模拟信号处理的增强型8位8051内核微控制器(1T工作模式),指令集与标准的80C51完全兼容。 内置16K的Flash用于存储程序代码(APROM),256字节E2PROM用于保存用户特定配置信息,这两个区域支持在应用编程(IAP)功能。APROM区还可划出2K区域,作为引导代码区域(LDROM),该区域和APROM区域均具有独立的地址空间、中断向量表,任何时刻CPU只能工作在一个区域,但可以通过IAP相互读写,LDROM区通常存放用于系统编程(ISP)的引导代码(Boot Code),串口通常作为ISP编程的通讯接口。整个Flash区域支持两线ICP烧录(在电路烧录),并和调试接口复用,可通过加密位对Flash加密。此外,还内置256字节SRAM、768字节XRAM及256字节E2PROM,最多可达22个标准管脚,调试时钟引脚与Reset复用,调试与下载程序只需占用2个引脚。 提供了丰富的功能模块,包括:两个标准16位定时器T0/T1,兼容传统MCS51功能,T0支持方波输出,T1支持PWM输出;一个带有4路捕获功能和1对互补PPG输出功能的16位定时器T2,支持死区控制;一个高级定时器T3(Advanced Timer),支持4通道捕获功能,4对互补PWM输出,支持死区控制和其它模块的灵活同步;一个独立看门口(IWDT)和一个窗式看门狗(WWDT);1个8位WT定时器,可产生8/4/2/1 KHz四种频率蜂鸣信号,支持系统的低功耗自动唤醒;两个标准串行口(UART),支持波特率的灵活配置和同步工作模式;1个内置低失调运算放大器OPA,支持25/50倍固定放大和用户的自定义放大;一个SPI,一个I2C,一个16通道的12位ADC和一个DAC;支持4路外部中断和键盘(KBI)中断,全引脚覆盖。 支持3组时钟源输入,最高工作频率16MHz,所有时钟源支持软件切换立即生效(on-the-fly)。3组时钟源包括: 外部晶振(支持高低晶振),32KHz内部RCL振荡时钟和精度为±1.5%的16MHz内部高频时钟。提供多个电源检测模块,支持上电复位、低压复位、低压检测,以及专门的低功耗低压检测模块,用于停机(Stop)模式下,电源电压的检测。 可运行在三种工作模式:正常工作(Run)模式、休眠(Sleep)模式和停机(Stop)模式。正常工作模式时,可以通过调节工作频率、关闭空闲模块等方式减少系统功耗。休眠(Sleep)模式时,芯片主时钟关闭,处理器停止运行但部分功能模块仍能够正常工作。停机(Stop)模式下芯片全部时钟关闭确保芯片功耗达到最低。高能效、丰富的功能模块使LCM08F003G可以灵活用于各种家电产品、无线充电、马达控制等应用场合。
商品特性
- 8位单周期8051内核CPU,兼容MCS51指令集,双DPTR,增加软件陷阱指令
- 片上存储器:16K + 64字节FLASH,数据保持时间大于10年,写周期 > 1000次;256字节EEPROM,数据保持时间大于10年,写周期 > 10000次;1024字节SRAM(256字节SRAM,768字节XRAM);支持在系统编程(ISP),仅需4个管脚(包括VDD和VSS在内);支持FLASH/EEPROM的单字节写操作;支持FLASH分页加密,每512字节单独读写可控
- 电源和复位:工作电压:VDD = 1.8V ~ 5.5V;内置上电复位电路(POR);内置低压复位电路(LVR),8个复位点可选:1.8V、2.0V、2.5V、2.6V、2.8V、3.0V、3.5V、4.0V;内置低压检测电路(LVD),8个检测点可选:2.2V、2.4V、2.5V、2.7V、2.9V、3.1V、3.65V、4.5V;内置低功耗低压复位/检测电路(LPLVD),8个检测点可选:2V、2.2V、2.5V、2.8V、3V、3.5V、4V、4.5V,停机模式(Stop)下可用
- 时钟系统:内置32KHz低频RCL;内置16MHz高精度RCH,精度±1.5%,TA = -40℃ ~ +105℃;支持外部输入外部高频振荡4 ~ 16MHz,或者外部低频振荡32.768KHz,两者复用同一组管脚,由信息区配置,默认为32.768KHz振荡;系统时钟分频:16/8/4/2/1/0.5/0.25/MHz;CPU最高主频为16MHz,16MHz@4.0 ~ 5.5V;8MHz@2.8 ~ 5.0V;4MHz@2.0 ~ 5.0V;Flash访问时钟周期数根据时钟频率和电压配置
- 输入/输出:最大支持18个I/O;每个I/O都可设置成4种模式:悬空输入/上拉输入/推挽输出/开漏输出;I/O驱动能力和斜率可调节;P0/P1/P2均具有键盘中断唤醒功能,中断极性可设;4路外部中断输入,覆盖所有引脚,中断极性可设
- 串行通信口:2路UART通讯口,可配置高精度波特率及同步工作模式;1路I2C,支持100Kbps和400Kbps传输速率,支持Stop模式下的地址匹配和系统唤醒;1路SPI通讯口,最高支持8M数据传输速率(MCLK = 16MHz)
- 定时器:2个16位定时器(T0、T1),兼容传统MCS51功能,且T0支持方波输出,T1支持PWM输出;1个带捕获功能的16位定时器T2,支持4路捕获通道,支持1对互补PWM波输出,占空比可以任意配置,支持死区控制;1个高级控制定时器(T3):16位精度,支持4路捕获通道,4对互补PWM输出,支持刹车和死区控制;1个8位WT定时器,可产生四种频率蜂鸣信号:8/4/2/1 KHz,支持定时自动唤醒系统;内置独立看门狗(IWDT)和窗口看门狗(WWDT)
- 模拟模块:2路轨到轨的模拟比较器(ACMP),内置16级电阻分压参考电平,内置基准电压可被选为电阻分压源;内置16通道的12位精度ADC,支持内部OPA输出,VBG电压和VTS采样,支持外部13路外部信号采样,最高采样频率1Mbps@4.5V,支持外部引脚触、定时器触发等多种工作模式;内置10位精度DAC;内置1个轨到轨的运算放大器OPA,内置调零功能,支持多种工作模式:固定放大模式(25/50倍),自定义放大模式;内置温度传感器(VTS),精度4mV/℃
- 工作模式:正常工作(Run)模式、休眠(Sleep)模式、停机(Stop)模式
- 工作温度:环境温度:-40℃ ~ +105℃
应用领域
- 家电产品
- 无线充电
- 马达控制
