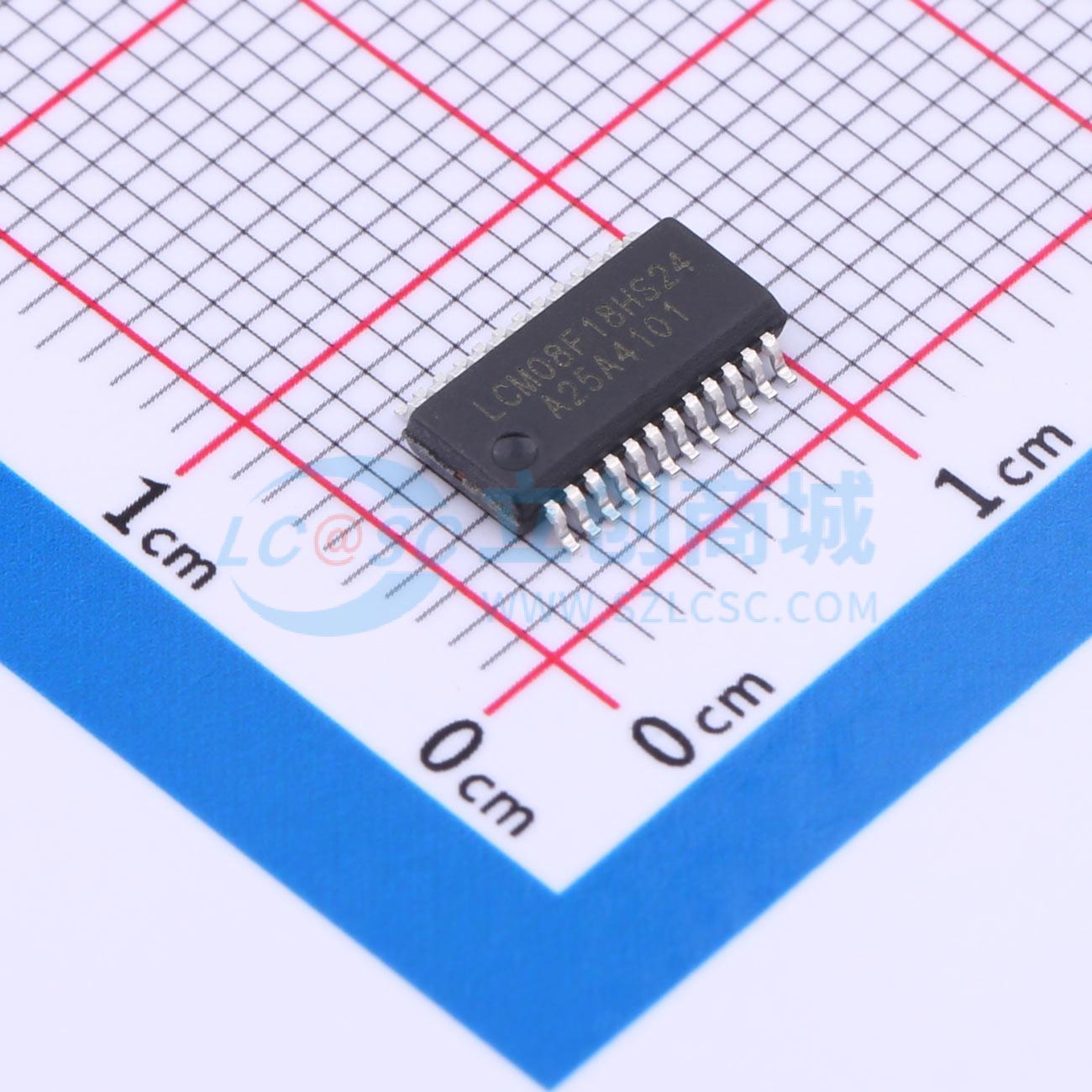

LCM08F18HS24

LCM08F18G(H)系列芯片是一款集成前端模拟信号处理的增强型8位8051内核微控制器（1T工作模式），指令集与标准的80C51完全兼容。内置16K的Flash用于存储程序代码（APROM），256字节E2PROM用于保存用户特定配置信息，这两个区域支持在应用编程（IAP）功能，即用户可在程序中配置程序区和E2PROM区。APROM区还可划出2K区域，作为引导代码区域（LDROM），该区域一旦划定以后，和APROM区域均具有独立的地址空间、中断向量表，任何时刻CPU只能工作在一个区域，但可以通过IAP相互读写，LDROM区通常存放用于系统编程（ISP）的引导代码（Boot Code），串口通常作为ISP编程的通讯接口。为了方便烧录和校验，整个Flash区域支持两线ICP烧录（在电路烧录），并和调试接口复用。可通过加密位对Flash加密，保障代码的安全。此外，LCM08F18G(H)还内置256字节SRAM、768字节XRAM及256字节E2PROM，最多可达22个标准管脚，调试时钟引脚与Reset复用，调试与下载程序只需占用2个引脚。

LCM08F18G(H)提供了丰富的功能模块，包括两个标准16位定时器T0/T1，兼容传统MCS51功能，T0支持方波输出，T1支持PWM输出。一个带有4路捕获功能和1对互补PPG输出功能的16位定时器T2，支持死区控制。一个高级定时器T3（Advanced Timer），支持4通道捕获功能，4对互补PWM输出，支持死区控制和其它模块的灵活同步。一个独立看门口（IWDT）和一个窗式看门狗（WWDT）。1个8位WT定时器，可产生8K/4K/2K/1KHz四种频率蜂鸣信号，支持系统的低功耗自动唤醒。两个标准串行口（UART），支持波特率的灵活配置和同步工作模式。2个内置低失调运算放大器OPA，支持25/50倍固定放大和用户的自定义放大。一个SPI，一个I2C，一个16通道的12位ADC和一个DAC。支持4路外部中断和键盘（KBI）中断，全引脚覆盖。

LCM08F18G(H)支持3组时钟源输入，最高工作频率16MHz，所有时钟源支持软件切换立即生效（on-the-fly）。3组时钟源包括: 外部晶振（支持高低晶振），32KHz内部RCL振荡时钟和精度为±1.5%的16MHz内部高频时钟。LCM08F18G(H)提供多个电源检测模块，支持上电复位、低压复位、低压检测，以及专门的低功耗低压检测模块，用于停机（Stop）模式下，电源电压的检测。

LCM08F18G(H)可运行在三种工作模式：正常工作（Run）模式、休眠（Sleep）模式和停机（Stop）模式。正常工作模式时，可以通过调节工作频率、关闭空闲模块等方式减少系统功耗。休眠（Sleep）模式时，芯片主时钟关闭，处理器停止运行但部分功能模块仍能够正常工作。停机（Stop）模式下芯片全部时钟关闭确保芯片功耗达到最低。高能效、丰富的功能模块使LCM08F18G(H)可以灵活用于各种家电产品、无线充电、马达控制等应用场合。

• 高能效、丰富的功能模块使LCM08F18G(H)可以灵活用于各种家电产品
• 无线充电
• 马达控制
