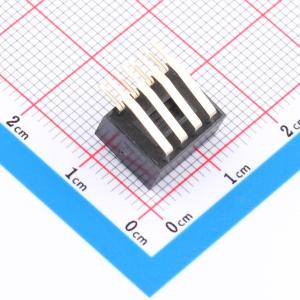

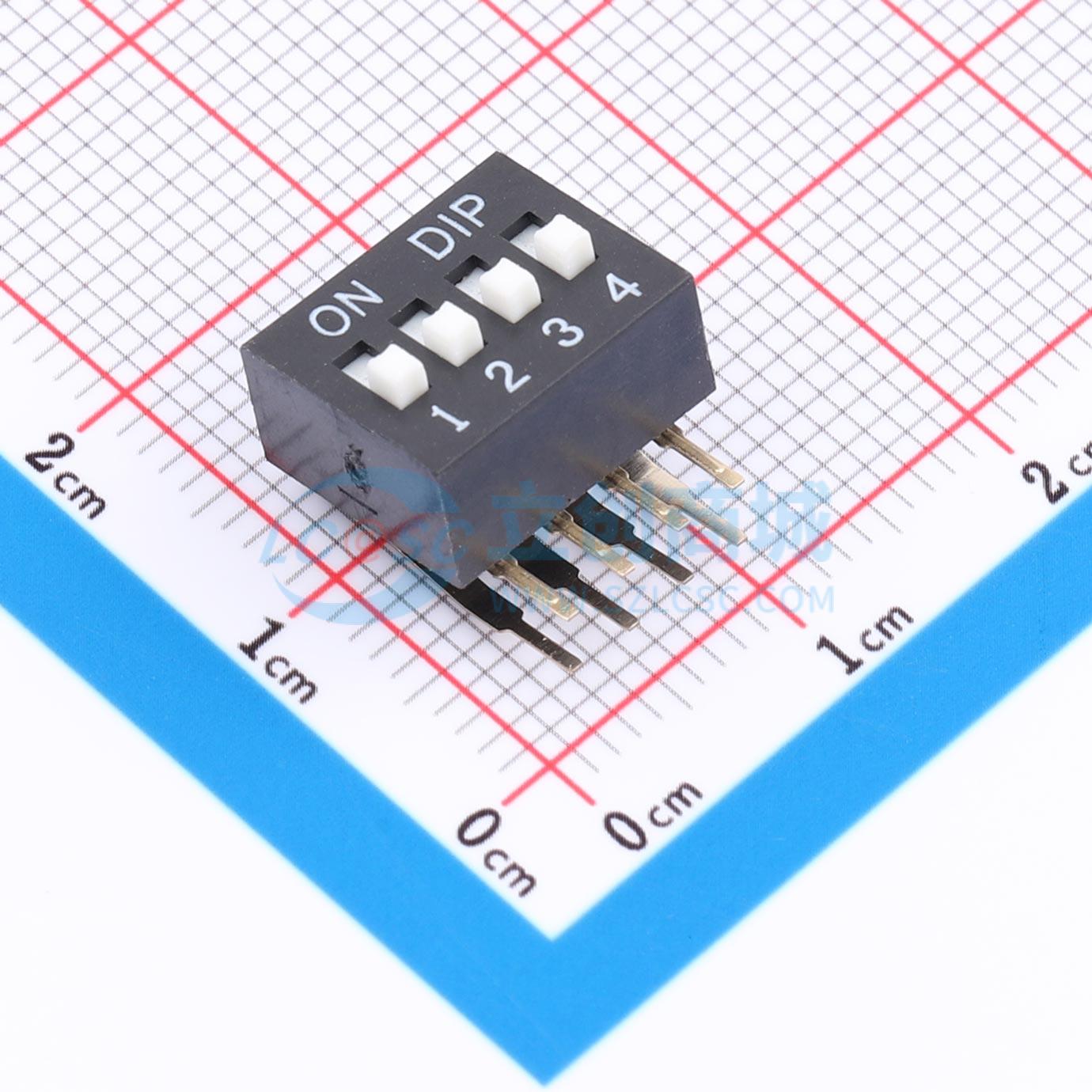

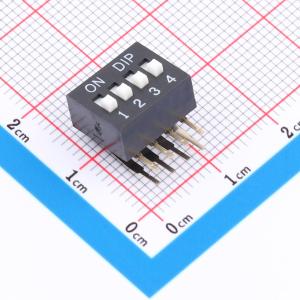

KAE04NGA

4位卧插拨码开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Khon(康宏电子)
商品型号: KAE04NGA
商品编号: C54277953
商品封装: 插件,P=2.54mm
包装方式: 管装
商品毛重: 1.7275克(g)

商品参数

商品概述

工作方式为 ON - OFF，安装方式为直立插式。机械性能方面，动作力最大为 1000 gf，电气寿命为 2000 次。工作环境温度范围为 -20 ~ 85℃，在 40℃ 时环境湿度 ≤ 95%RH。电气性能方面，额定电负荷为无切换时 100mA @ 50V DC，切换时 25mA @ 24V DC，耐电压最小为 500V AC，接触电阻最大为 100mΩ，绝缘电阻最小为 100MΩ。物料包括 7 端子套（PBT UL94 - V0）、6 灌封胶（环氧树脂）、5 开关座（PBT UL94 - V0）、4 动簧片（磷铜镀金）、3 静簧片（磷铜镀金）、2 开关盖（PBT UL94 - V0）、1 拨动柄（PBT UL94 - V0）。包装方面，内包装为塑料袋，外包装为纸箱。

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	拨码开关
	类型	平拨,凸起式
	电路结构	单刀单掷
	开关位数	4位
	引脚样式	PC引脚

	属性	参数值
	脚间距	2.54mm
	额定电流	100mA
	额定电压	50V
	工作温度	-40℃~+85℃
	工作寿命	2千次
