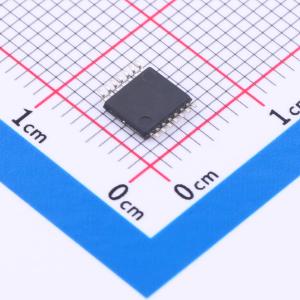

温馨提醒：图片仅供参考，商品以实物为准
74AHC04PW,118
74AHC04PW,118
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74AHC04、74AHCT04是高速硅栅CMOS器件，引脚与低功耗肖特基TTL（LSTTL）兼容。该器件符合JEDEC标准7 - A。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74AHC04PW,118
- 商品编号
- C554203
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出高电平(VOH) | 3.7V；4.4V；2.9V；1.9V | |
| 低电平范围(VOL) | 550mV；100mV | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74AHC系列 | |
| 工作温度 | -40℃~+125℃ |
应用领域
- 逻辑电平转换
- 信号缓冲
- 信号反相
