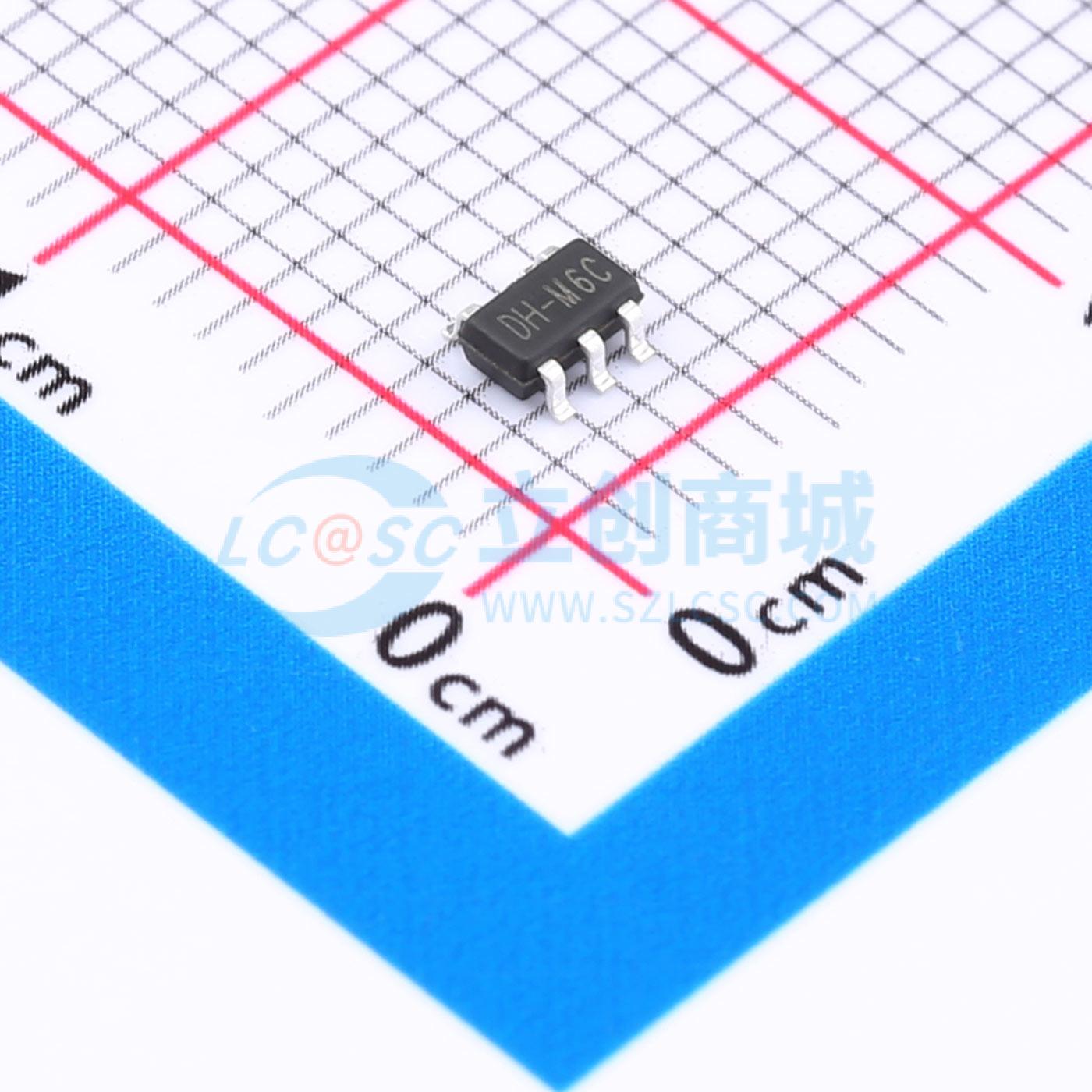

温馨提醒：图片仅供参考，商品以实物为准
CL9193A25L5M
300mA超低噪声超快响应LDO线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CL9193系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流（70μA Typ.），它们能在输入、输出电压差极小的情况下提300mA的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL9193A25L5M
- 商品编号
- C5140057
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 7V | |
| 输出电压 | 2.5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 70uA | |
| 噪声 | 50uVrms | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CL9193系列是高纹波抑制率、低功耗、低压差，具有过流和短路保护的CMOS降压型电压稳压器。这些器件具有很低的静态偏置电流（70μA Typ.），它们能在输入、输出电压差极小的情况下提300mA的输出电流，并且仍能保持良好的调整率。由于输入输出间的电压差很小和静态偏置电流很小，这些器件特别适用于希望延长有用电池寿命的电池供电类产品，如计算机、消费类产品和工业设备等。
商品特性
- 输出范围：1.2V - 3.6V
- 300mA输出电流
- 高电源抑制比：70分贝1千赫
- 极低的静态偏置电流: 70uA (典型)
- 在关机模式下小于1μA
- 交界处的温度运作为 -40°C至 +85°C
应用领域
- CDMA / GSM移动电话
- PDAS/MP3
- WLAN和蓝牙设备
- 无绳电话
- 电池供电系统
