3.5折

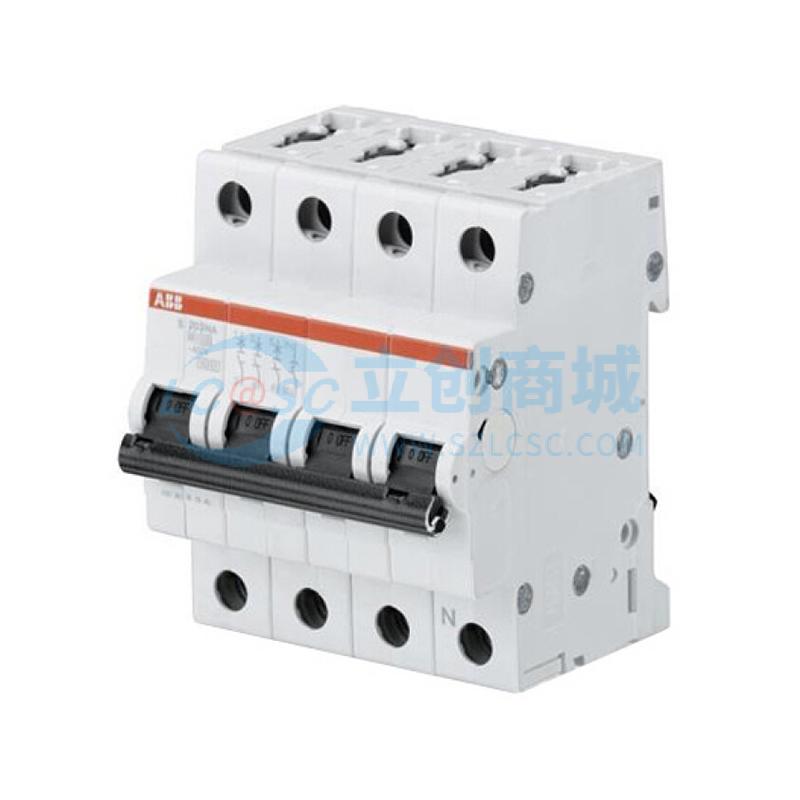

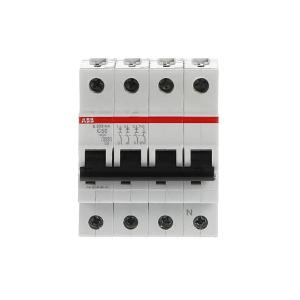

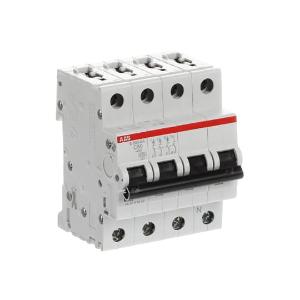

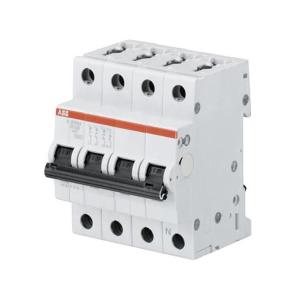

ABB S200 微型断路器 S203-D50NA

工业品

价格：￥120.1795

原价：￥ 343.37

品牌名称: ABB
商品型号: S203-D50NA
商品编号: C5139995
商品毛重: 472.34克(g)

广东仓1

购买数量

个

(3个/盒，最小起订量1个，递增量：1)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

ABB S203-D50NA微型断路器是S200系列中的一款高分断能力微型断路器，具备以下核心特点：

1 采用热磁脱扣技术，提供过载和短路双重保护，适用于住宅、商业及工业配电系统。

2 额定电流为50A，极数为3极带中性极（3P+N），适合三相四线制电路的保护需求。

3 分断能力达到10kA，能够有效应对突发短路故障，确保线路安全。

4 支持多种脱扣特性，包括C特性（适用于阻性负载和低感照明负载）以及D特性（适用于高冲击电流负载，如电动机启动场景），满足不同应用环境的需求。

5 产品符合IEC/EN 60898-1、GB 10963.1等国际标准，具有良好的电气性能和可靠性。

6 设计紧凑，支持DIN导轨安装，便于集成到配电箱或控制柜中，提升布线效率。

7 拥柱型提升端子设计，允许上下进线，且具备防误接线功能，提高接线安全性与便捷性。

8 不带台肩结构，增加50%的接线空间，优化布线可视性和操作便利性。

9 可选配辅助触头、信号触头、分励脱扣器、欠电压脱扣器等多种附件，实现远程监控与自动化控制。

10 具备专利底部安装卡设计，无需工具即可快速拆卸，特别适合多极并装时中间产品的维护更换。

使用场景 APPLICATIONS

该产品广泛应用于需要高可靠性和强分断能力的电力系统中，具体适用场景包括：

1 筑物配电系统中的主回路或分支回路保护，尤其适用于住宅、办公楼、商场等场所的照明、插座及空调等设备供电线路。

2 工业领域中对电机、变压器、应急灯具等具有较高启动电流的负载进行过载和短路保护。

3 数据中心、医院、机场等对供电连续性要求较高的场所，作为关键负载的保护装置。

4 配电箱内与其他元器件（如剩余电流动作装置、隔离开关）配合使用，构建完整的终端配电保护方案。

5 在需要频繁操作或远程控制的场合，可通过附加的辅助触头和电动操作机构实现状态监测与自动切换。

注意事项 PRECAUTIONS

1 安装置前，请确认电源已完全断开，并采取必要的安全防护措施以防止意外触电。

2 确保所选型号的额定电流、极数、脱扣特性与实际负载匹配，避免因选型不当导致保护失效或误动作。

3 接线时应严格遵循说明书指导，正确连接相线与中性线，注意区分上进线与下进线方式，确保端子紧固力矩符合规范（通常为2.8Nm），避免接触不良引发发热甚至火灾风险。

4 多台断路器并排安装时，需考虑散热影响，建议在超过6台以上时适当降低容量使用，或保持足够的通风间隙。

5 当工作环境温度高于基准温度（30℃）时，应根据温度修正系数调整载流能力，以免发生过热损坏。

6 使用于海拔高度超过2000米的地区时，由于空气密度降低会影响绝缘性能，必须降级使用，例如将额定电压按比例下调至原值的88.7%左右。

7 若用于直流系统，仅限于不超过125V DC的应用；对于更高电压等级的直流系统，应选用专用的S200MDC系列直流型断路器。

8 在存在强烈电磁干扰的环境中，推荐选择带有AP-R（抗瞬态干扰型）特性的产品，以减少因脉冲干扰引起的误跳闸现象。

9 定期检查手柄位置指示是否正常，测试按钮能否有效触发脱扣机制，保证设备始终处于良好运行状态。

规格书

放大查看下载PDF
